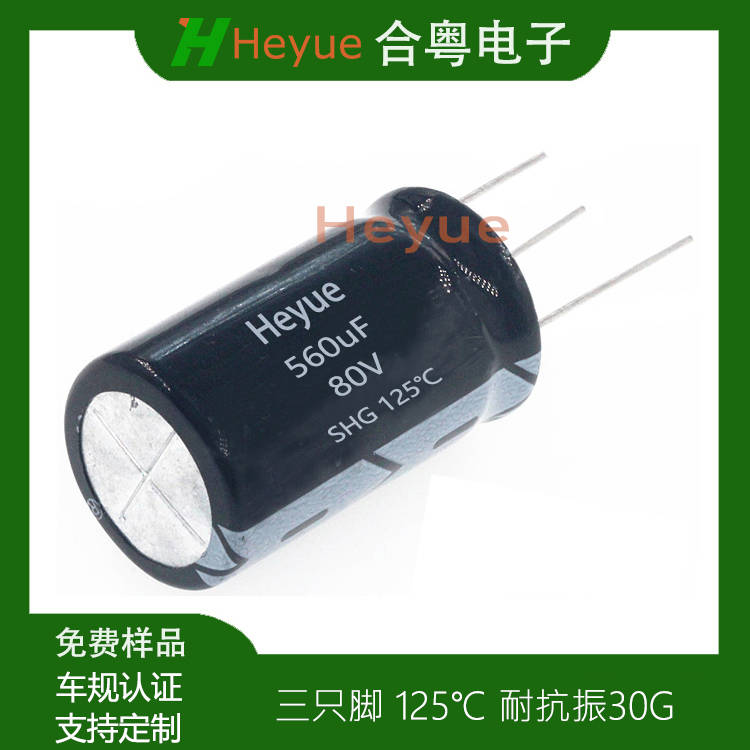

• 【安装方式】
• 三支脚
• 【寿命】
• 5000H
• 【耐温】
• 125℃
• 【电压】
• 80V

工作温度范围-40～125 ℃

额定电压80 Vdc

静电容量560 μF

静电容量容许差-20～20%(M) / 20℃, 120Hz

尺寸⌀ D18mm尺寸L25mm额定纹波电流1600mArms / 125℃ / 100kHz

ESR0.13Ω max / 20℃ / 100kHz

漏电流470μA max / 20℃, 2 分値

损失角正切值 (tanδ)0.20 max / 20℃, 120Hz耐久性 规定温度/规定时间/负荷125℃ / 5000hrs / DC

高温无负荷特性 规定时间/规定温度125℃ / 5000hrs

一、核心参数匹配性

1. 容量与电压
2. SHG系列插件电解电容标称容量为560μF，耐压80V，符合需求中“560UF80V”的核心参数要求。此类电容通常采用高比容铝箔和导电聚合物电解质，可在80V电压下稳定工作，且容量衰减率低（如120Hz测试下±20%容差）。
3. 温度与寿命

• 耐温125°C：SHG系列通过高温设计（如电解液配方优化、阳极氧化层增厚），可在125°C环境下长期使用，寿命达4000小时（部分型号可达10000小时）。
• 寿命计算：根据电容寿命加速定律（温度每升高10°C寿命减半），若在125°C下寿命为4000小时，则105°C环境下寿命可延长至8000小时，适合车载电子、工业电源等高温场景。

1. 抗振性能

• 结构加固：SHG系列采用三脚（3P/3针）插件设计，通过增加引脚数量提升机械稳定性，同时引脚与PCB的焊接面积增大，可有效分散振动应力。
• 抗震测试：车规级电容需通过AEC-Q200标准中的振动测试（如随机振动15Grms，10-2000Hz），SHG系列通过此类测试，可抵御汽车行驶中的振动冲击。

1. 封装尺寸
2. 封装尺寸为18×25mm（直径×高度），属于中型插件电容，适合空间受限的电路板布局，同时引脚间距（如5mm）符合PCB设计规范，便于自动化焊接。

二、应用场景适配性

1. 车载电子

• BMS（电池管理系统）：SHG系列电容用于BMS的电源滤波环节，可承受发动机舱的高温（125°C）和振动（如碎石冲击），同时低ESR（等效串联电阻）特性可减少纹波电流，提升电池充放电稳定性。
• 车载充电机：在80V高压充电模块中，SHG系列电容可抑制开关电源产生的高频噪声，保护后级电路。

1. 工业电源

• 伺服驱动器：SHG系列电容用于伺服驱动器的直流母线滤波，可承受电机启停时的电流冲击（如峰值电流达数十安培），同时耐高温特性适应工业环境（如冶金、化工行业）。
• UPS（不间断电源）：在UPS的逆变电路中，SHG系列电容可提供稳定的能量储备，确保断电时设备持续运行。

1. 新能源领域

• 光伏逆变器：SHG系列电容用于光伏逆变器的DC-DC升压环节，可承受户外高温环境（如沙漠光伏电站），同时抗振性能适应风力振动。
• 储能系统：在储能电池组的BMS中，SHG系列电容可过滤电池充放电时的电流波动，延长电池寿命。
