在工业大功率稳压器安装过程中，接线图是保障操作安全与设备稳定的核心依据。不少电工因误读接线图导致接线错误，引发设备烧毁或电力故障，因此掌握大功率稳压器接线图的识读方法至关重要。正规厂家会随设备提供清晰的接线图，其中标注的端子功能、导线规格等信息，是规范接线的关键参考。

一、大功率稳压器接线图的核心构成

标准的大功率稳压器接线图主要包含三部分内容。一是端子标识区，明确标注输入（L1/L2/L3）、输出（U/V/W）、零线（N）、接地（PE）等端子位置，常州创稳电气等厂家的接线图会用不同颜色线条区分相线（黄、绿、红）与零线（淡蓝）、接地线（黄绿双色），直观性更强。二是导线规格标注，根据稳压器功率标注推荐线径，如100KVA设备输入线建议选用35mm²铜芯线，输出线选用25mm²铜芯线。三是保护元件示意，标注断路器、熔断器等保护装置的连接位置，提醒用户不可省略保护环节。

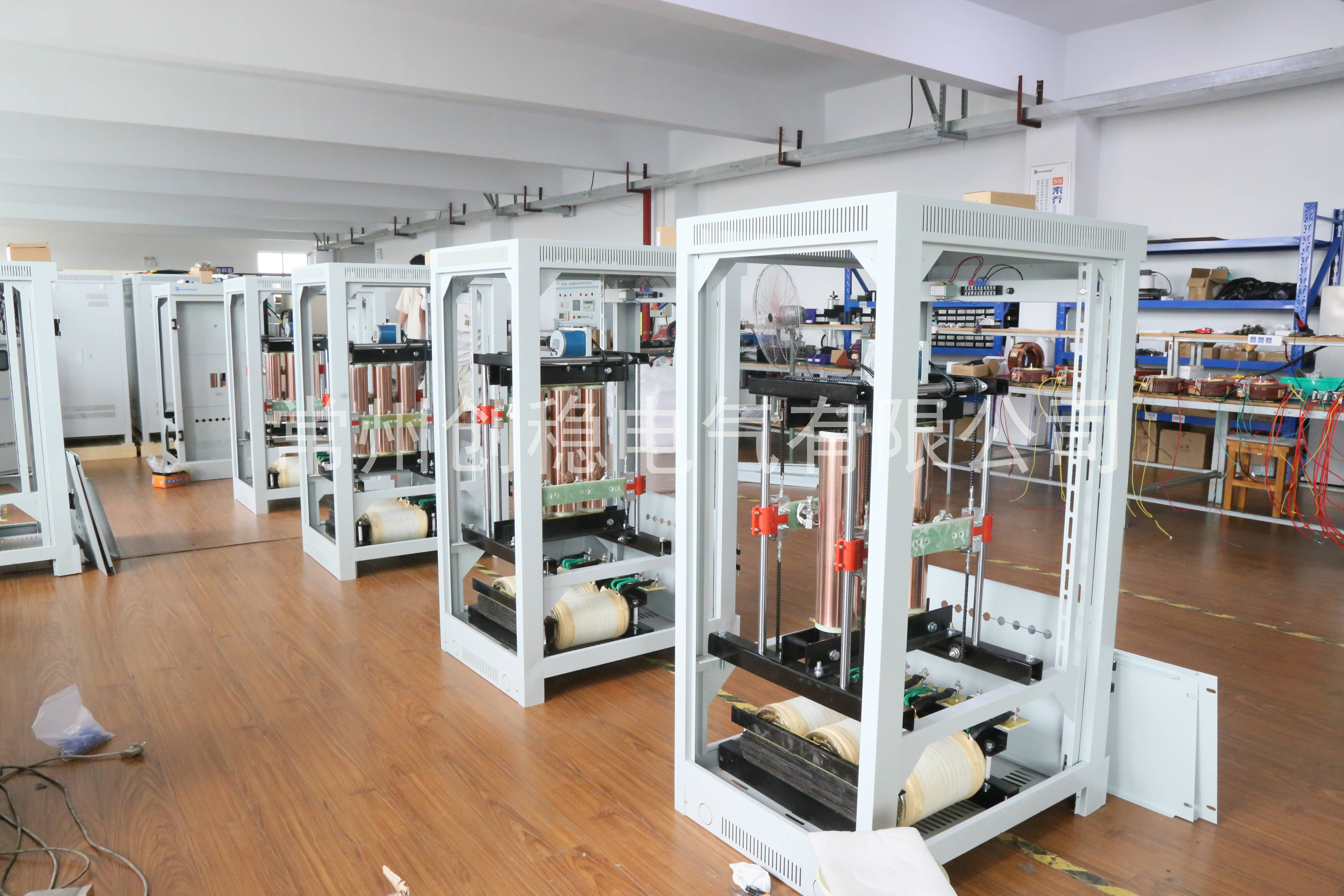

创稳电气稳压器

二、大功率稳压器接线图识读步骤

识读大功率稳压器接线图需遵循“先看标识，再对线路”的原则。第一步确认电源类型，三相四线制接线图会明确标注零线端子，三相三线制则无此标识，需根据实际电网类型匹配。第二步对应端子功能，将电网侧导线与接线图“输入”端标识对应，负载侧导线与“输出”端标识对应，切勿混淆输入输出端子。第三步检查保护回路，确认接线图中保护元件的连接方式，如断路器需串联在输入侧，确保故障时能及时切断电源。

三、不同场景接线图的适配要点

工业场景中大功率稳压器接线图需根据负载类型调整。电机类负载接线图会标注“星三角启动”或“直接启动”的接线方式，避免启动电流过大冲击稳压器；精密电子设备接线图则会强调接地端子的独立连接，防止干扰信号影响设备精度。对于多台稳压器并联运行的场景，接线图会明确标注同步信号端子的连接方法，确保各设备输出电压同步。某光伏电站使用常州创稳电气大功率稳压器时，依据其提供的并网接线图，实现了与电网的稳定连接，电压波动控制在±0.3%以内。

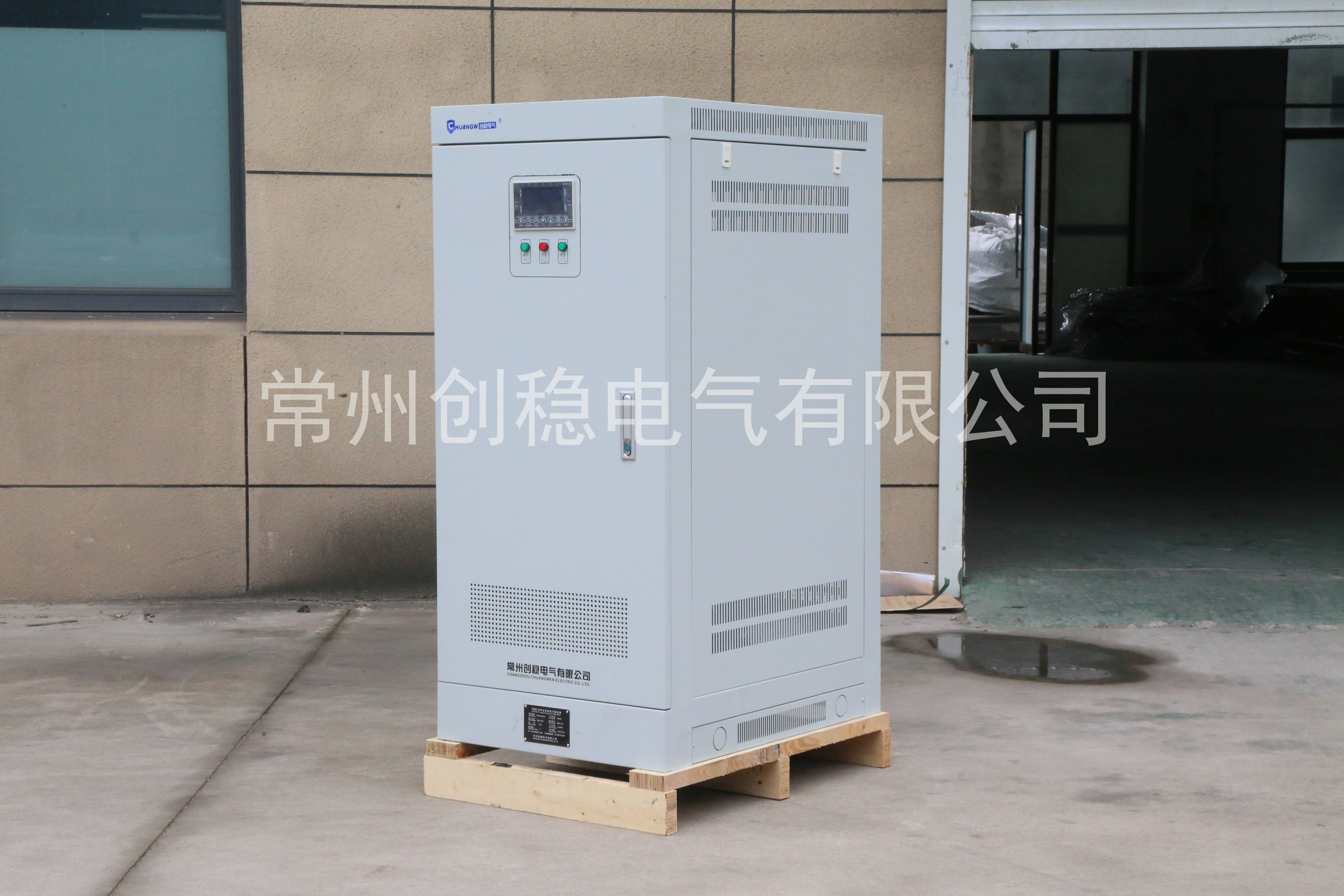

稳压器

四、接线图使用的安全注意事项

使用大功率稳压器接线图时，需注意三点安全规范。一是严禁带电操作，接线图首页会明确标注“断电操作”警示，操作前需用万用表确认电源已断开。二是严格按线径要求接线，不可用细导线替代标注规格，避免导线过热引发火灾。三是接线后对照图纸复查，重点检查端子螺丝是否拧紧、相线是否接错、接地是否可靠。若对图纸内容有疑问，应联系厂家技术人员。

总之，大功率稳压器接线图是设备安装的“说明书”，只有准确识读并严格遵循，才能保障电力系统安全稳定运行。实际操作中需结合设备型号与场景需求，必要时寻求专业指导，让接线图真正发挥安全保障作用。
