产品概览

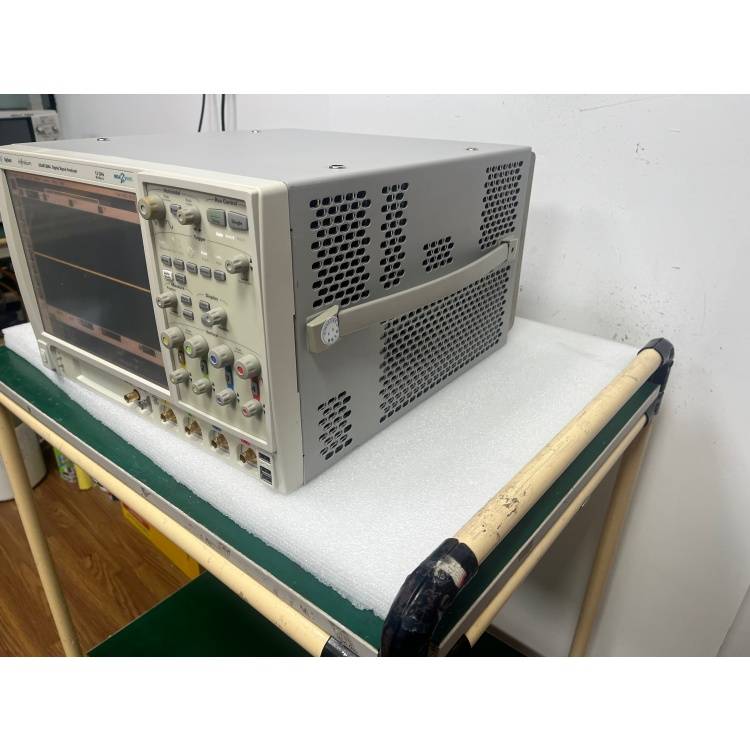

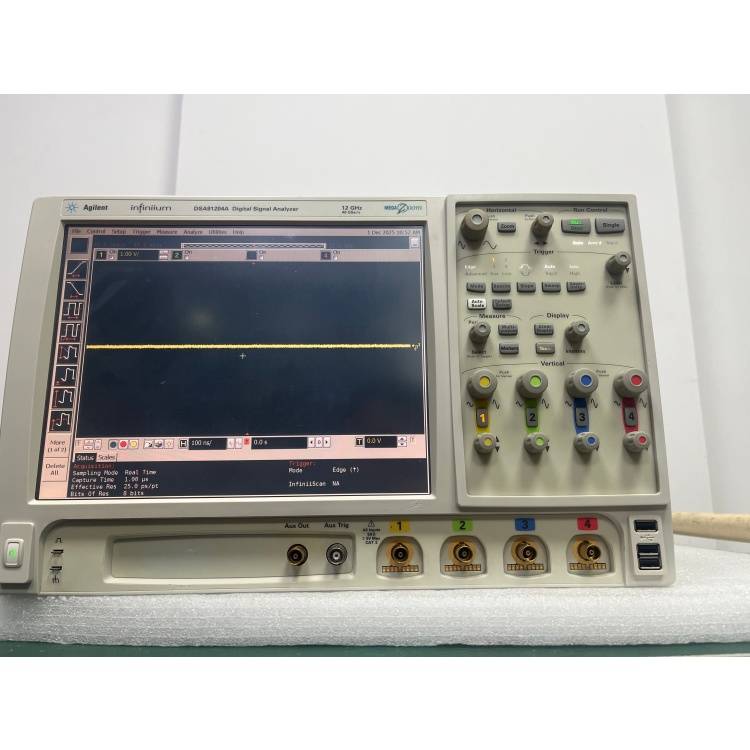

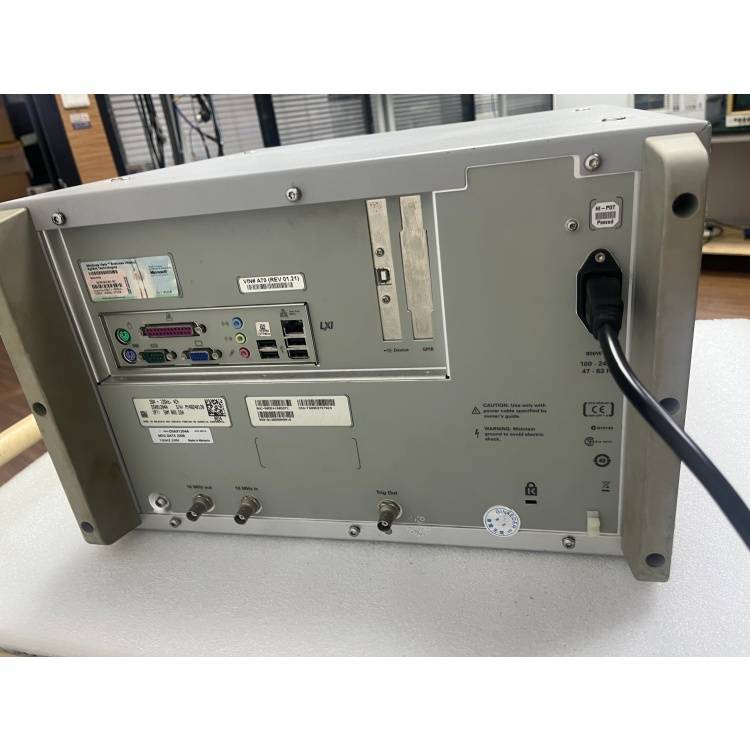

Keysight（原 Agilent）DSA91204A 属于 Infiniium DSA90000A 系列的高性能数字示波器，面向高速数字设计与一致性测试。

关键规格：12 GHz 带宽、4 个模拟通道、每通道最高 40 GSa/s 采样率、标配每通道 50 Mpts 存储器（可升级至 1 Gpts）。

提供深入的抖动分析（EZJIT）与串行数据分析应用，支持多种高速总线与存储接口的测试与调试6。

核心规格一览

项目 规格要点

带宽 12 GHz

通道数 4 模拟通道

采样率 每通道最高 40 GSa/s

存储器 每通道 50 Mpts 标配，可升级至 1 Gpts

本底噪声 典型值：1.45 mVrms @ 50 mV/div；另有标注 1.73 mVrms @ 50 mV/div、2.80 mVrms @ 100 mV/div（不同配置/条件）

上升/下降时间 35 ps（10–90%），25 ps（20–80%）

显示 12.1 英寸 XGA 触摸屏

波形更新速率 1,000 wfms/s

ADC 位数 8 bits

触发 InfiniiScan、A–B 硬件触发

协议支持 可选：以太网 1000Base‑T、PCIe Gen2/Gen3、SATA Gen3、USB 2.0、DDR3/LPDDR3、DDR4/LPDDR4、MIPI

应用与系统 一致性/调试/分析软件（如 SATA、PCIe、HDMI、以太网、DDR 等），支持用户自定义应用；操作系统 Windows 7

主要特性与优势

信号完整性与抖动：低本底噪声与深入的抖动分析（含 PRBS23、实时 Tj/Rj 特征），适合 ≤8.5 Gb/s 数据速率的精确评估。

去嵌入与探测：硬件加速去嵌入，可补偿探头、夹具与通道效应；配套 InfiniiMax 探测系统（约 1.5–12 GHz），提升全带宽范围内的信号保真度。

合规与自动化：提供 30+ 合规性/调试/分析应用（如 SATA 6G、PCIe、HDMI、以太网、DDR 等），支持预定义测试套件与报告；可通过用户定义应用与 My Infiniium 实现测量自动化与界面定制。

典型应用

高速总线与接口一致性测试与调试：PCIe Gen2/Gen3、SATA Gen3、USB 2.0、以太网 1000Base‑T。

存储器与移动内存：DDR3/LPDDR3、DDR4/LPDDR4。

移动与高速串行：MIPI 等高速差分链路
