一、来源行业与产生环节

PCB 废水、废气、粉尘并非来自单一行业，而是贯穿“电子基础材料—覆铜板—线路板—终端电子”整个链条。覆铜板厂、线路板厂、代工 SMT 厂、半导体封装厂、军工及汽车电子车间都会同时产生这三类废弃物，只是比例不同。线路板厂是产生强度最高、种类最全的节点：钻孔与锣边贡献 70 % 以上的粉尘；蚀刻、电镀、沉铜、沉金贡献 90 % 以上的重金属废水和酸性废气；显影、退膜、字符印刷则贡献 80 % 以上的有机废水与 VOCs 废气。由此形成“机械加工产粉尘、湿法化学产废水、热风溶剂产废气”的并行格局。

二、共性特点与危害

三类废弃物均呈现“三高一杂”——高浓度、高毒性、高波动、成分复杂。粉尘以环氧-玻璃-铜三元复合颗粒为主，粒径 5–50 µm，导电率低于 10⁸ Ω·cm，浓度达到 30 g/m³ 时遇明火可爆燃；废气中酸性气溶胶与 VOCs 并存，pH 值可低于 1，同时含甲醛、丙酮、含氰配体，具有强腐蚀与“三致”风险；废水则集重金属、络合剂、有机溶剂、酸碱于一体，COD 峰值 8000 mg/L、铜离子峰值 10 g/L，常规生化几乎无法启动。三者交叉污染后还会形成“气-液-固”相态迁移，造成设备二次腐蚀、烟囱“白烟拖尾”及污泥危废量倍增。

三、治理难点

分质困难：同一条生产线排放点多且交替排放，高铜、高 COD、高氨氮、含氰、含镍五股水瞬时切换，混合后络合体稳定，传统硫化或氢氧化物沉淀失效。

破络与深度去除矛盾：硫化法破络把 EDTA-Cu 转化为 CuS，却带来残留 S²⁻，导致出水 COD 反弹；树脂深度吸附铜又容易被氰、氨竞争中毒。

粉尘导电易短路：布袋若覆膜不导电，静电堆积产生火花；若整体导电，铜粉又在脉冲反吹时二次氧化发热，形成“粉尘自燃-布袋烧毁-废气直排”连锁事故。

零排放与资源回收冲突：蒸发结晶得到硫酸铵-硫酸钠混盐，线路板厂无化肥资质，只能按危废填埋，导致“零排”变“零利”，企业积极性受挫。

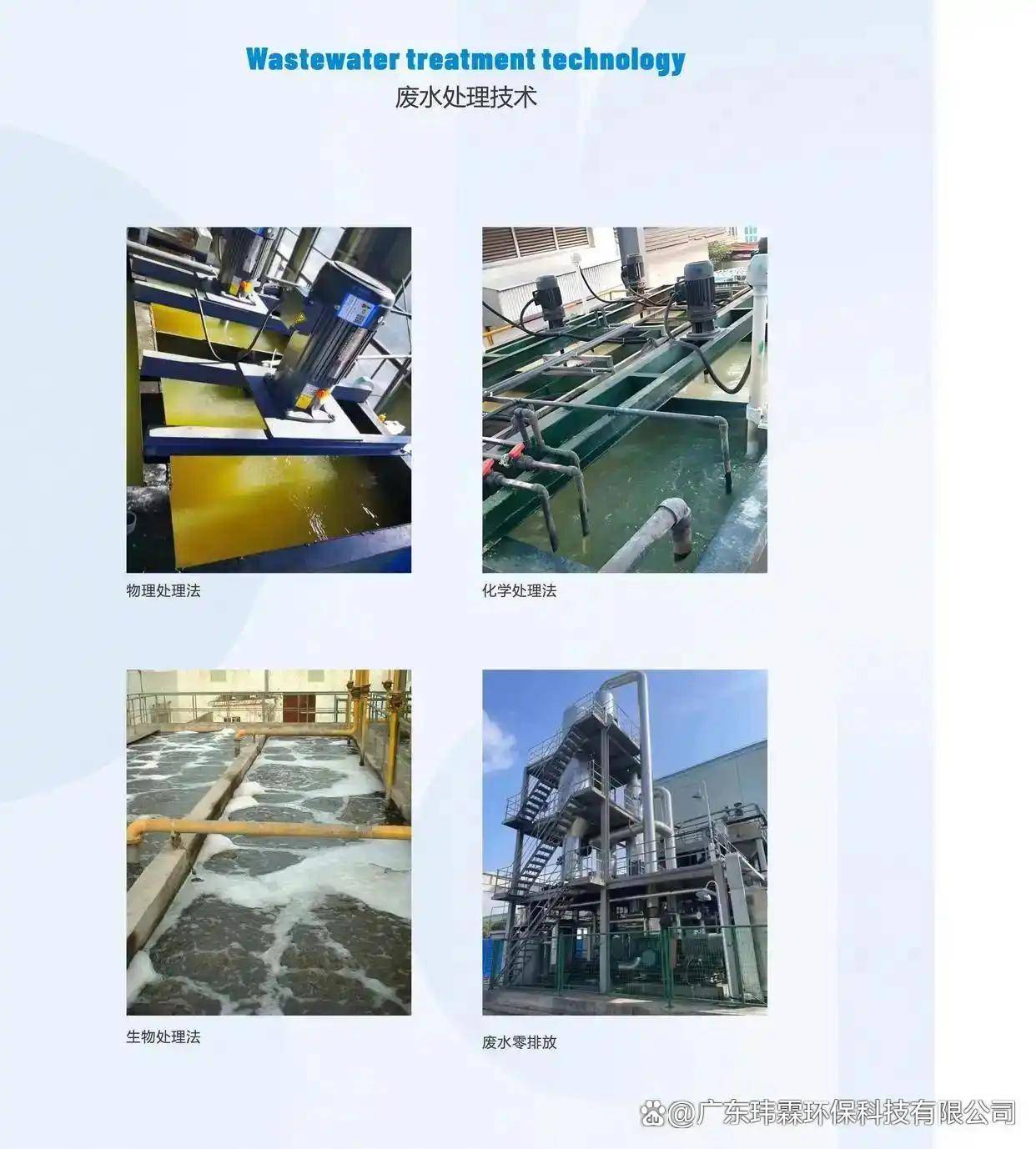

四、针对性技术路线

废水“先分后混、物化-生化-膜浓缩-蒸发”四段式：

① 分质预处理——含铜水化学沉淀、含氰水碱性氯折点、有机水芬顿/微电解；

② MBR 生化——兼氧-好氧耦合，内置帘式膜保障 85 % COD 去除；

③ 膜富集——中压 RO+DTRO 把铜浓缩到 8 g/L，淡水回用率 ≥ 65 %；

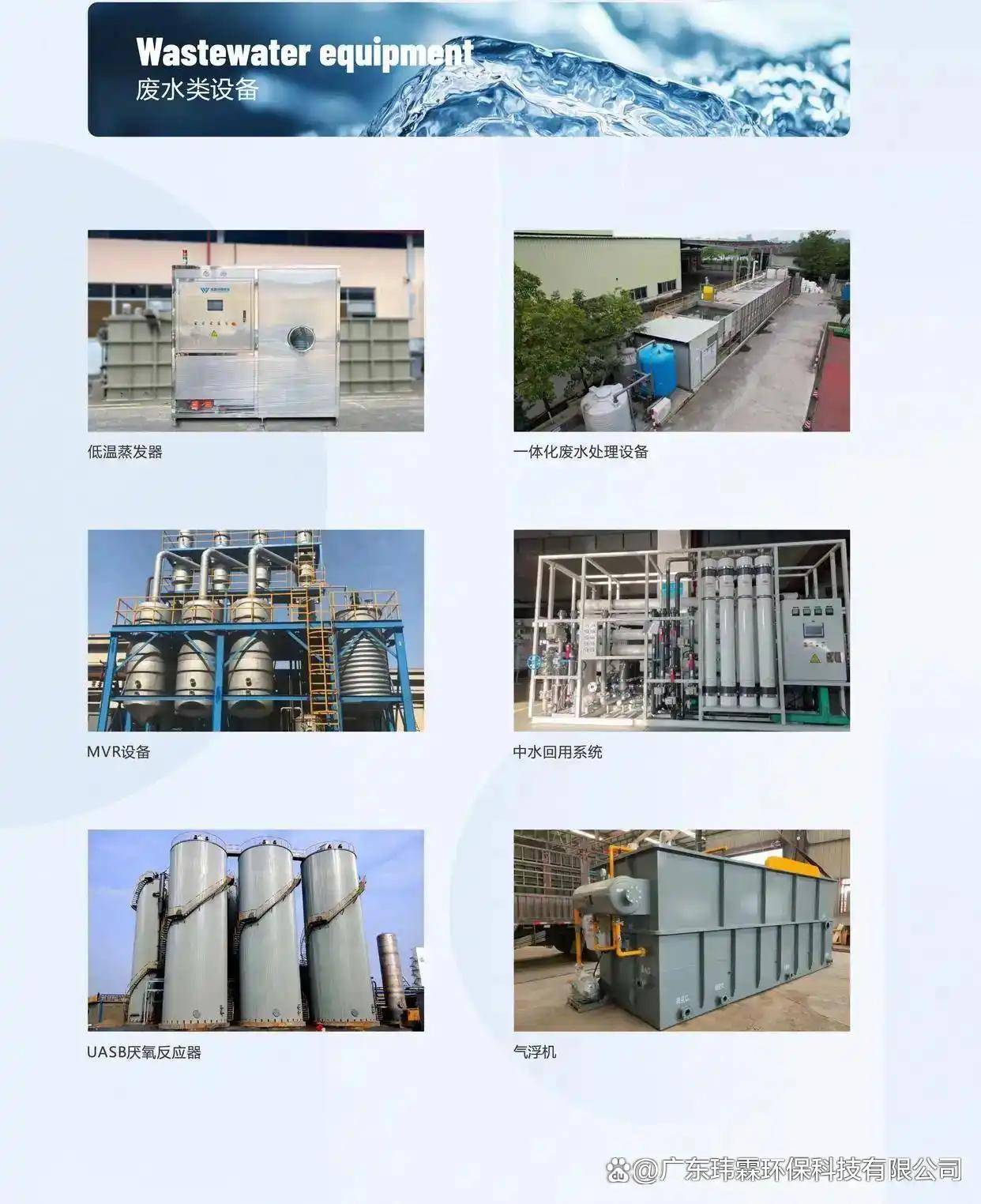

④ 负压蒸发+MVR——产出硫酸铜晶体（Cu≥24 %），外售冶炼厂，母液回流蒸发，实现“水回用+盐转商品”。

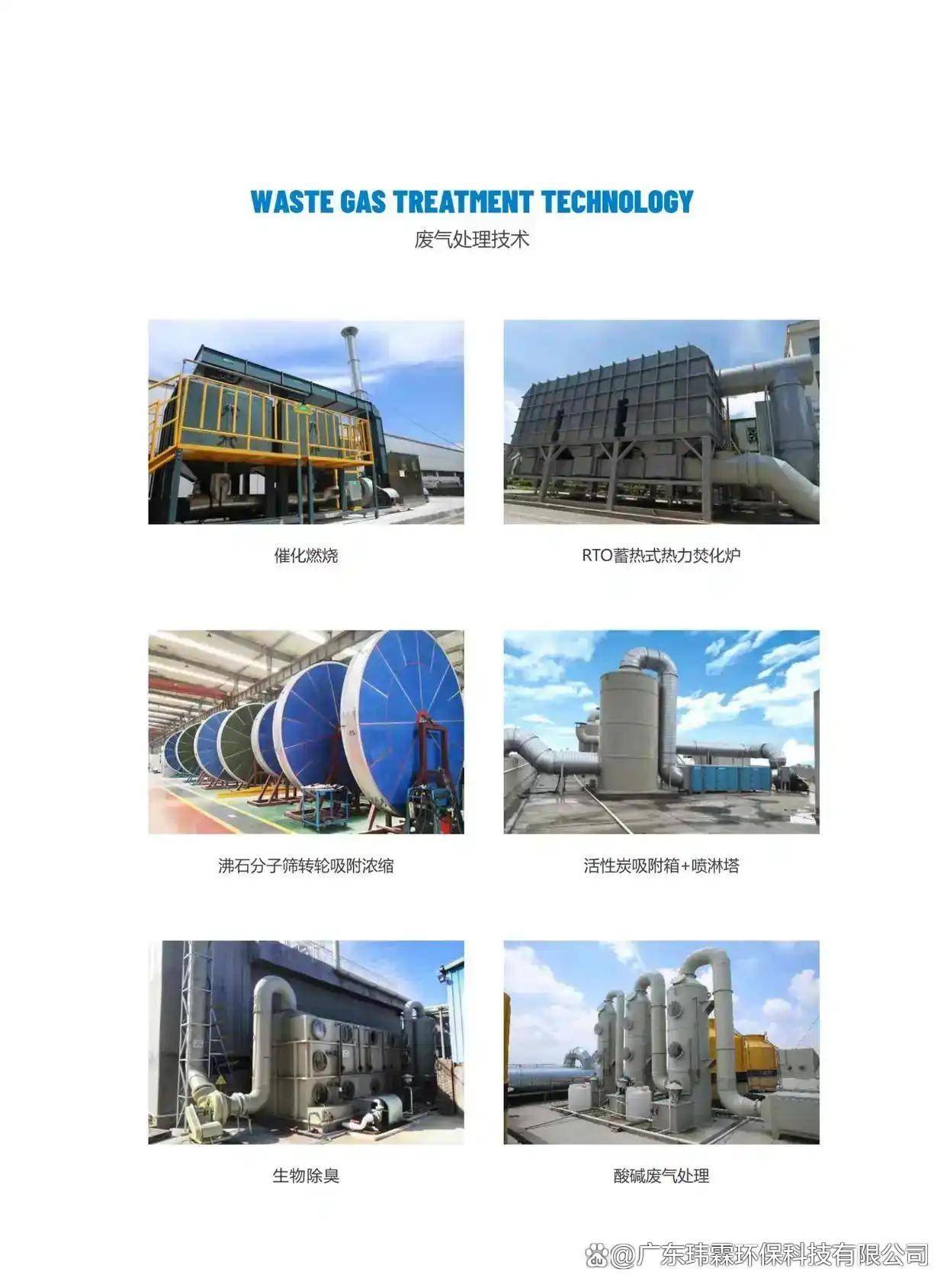

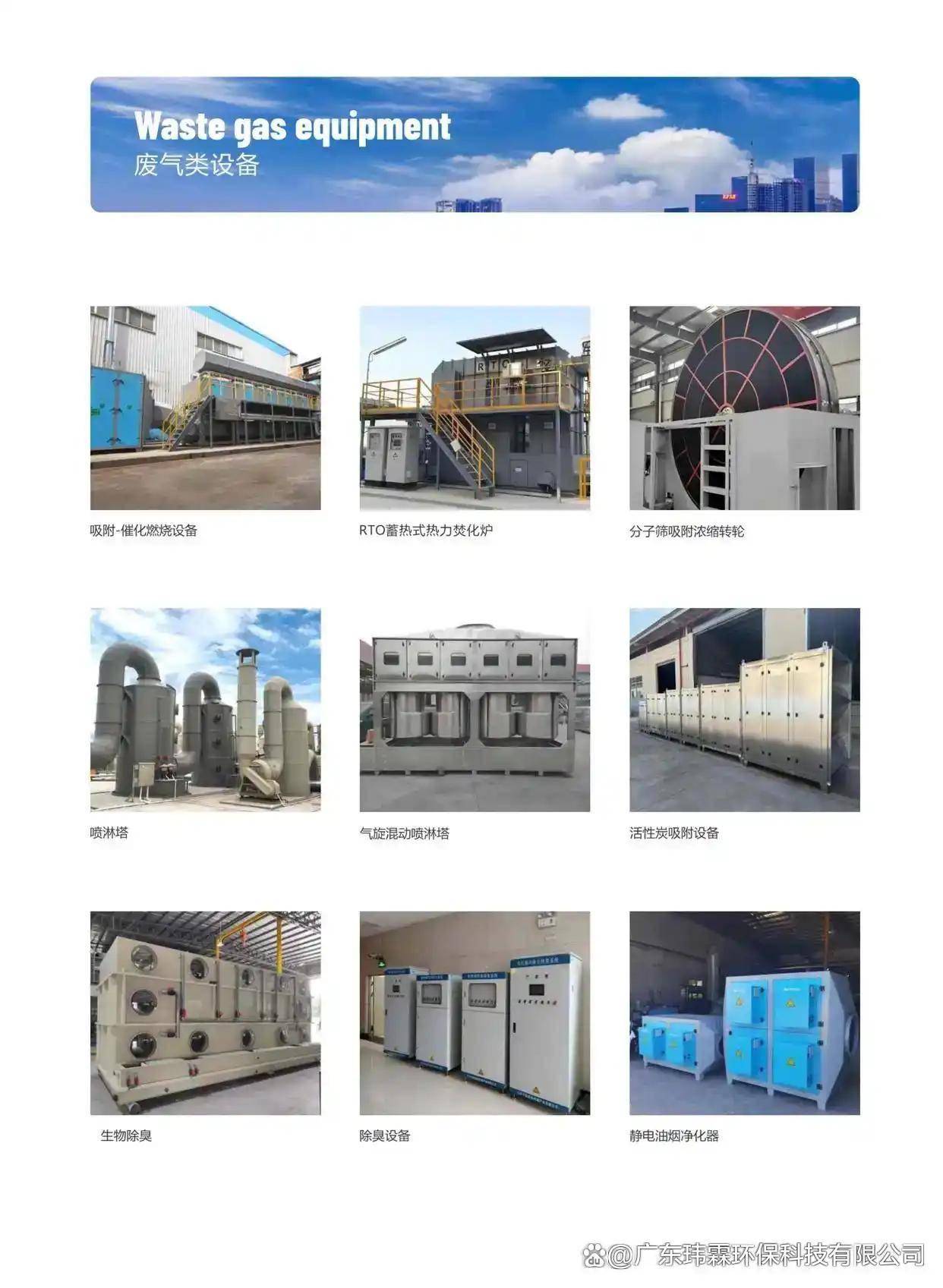

废气“分类收集、酸碱-有机双塔、末端湿电+等离子”：

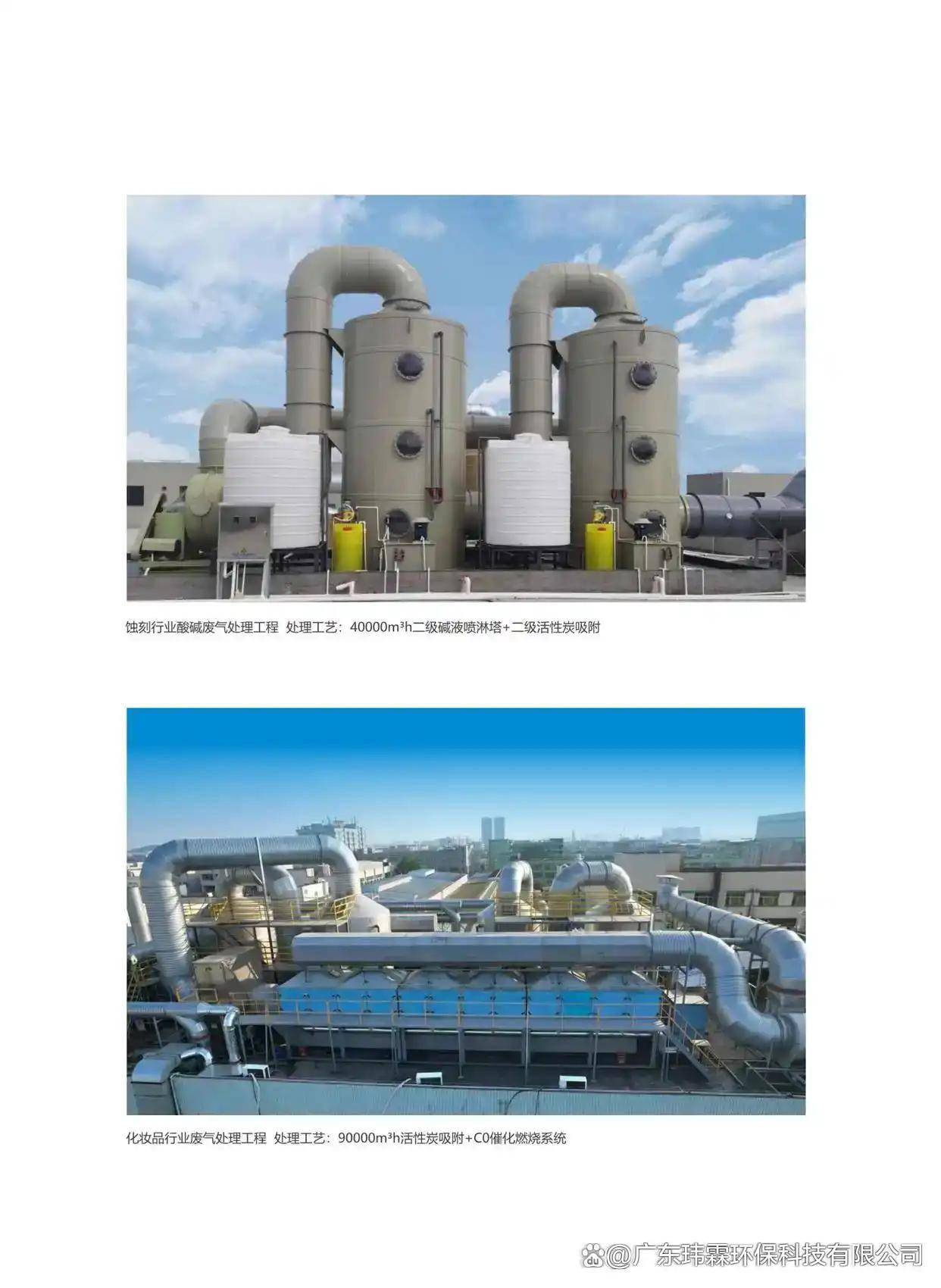

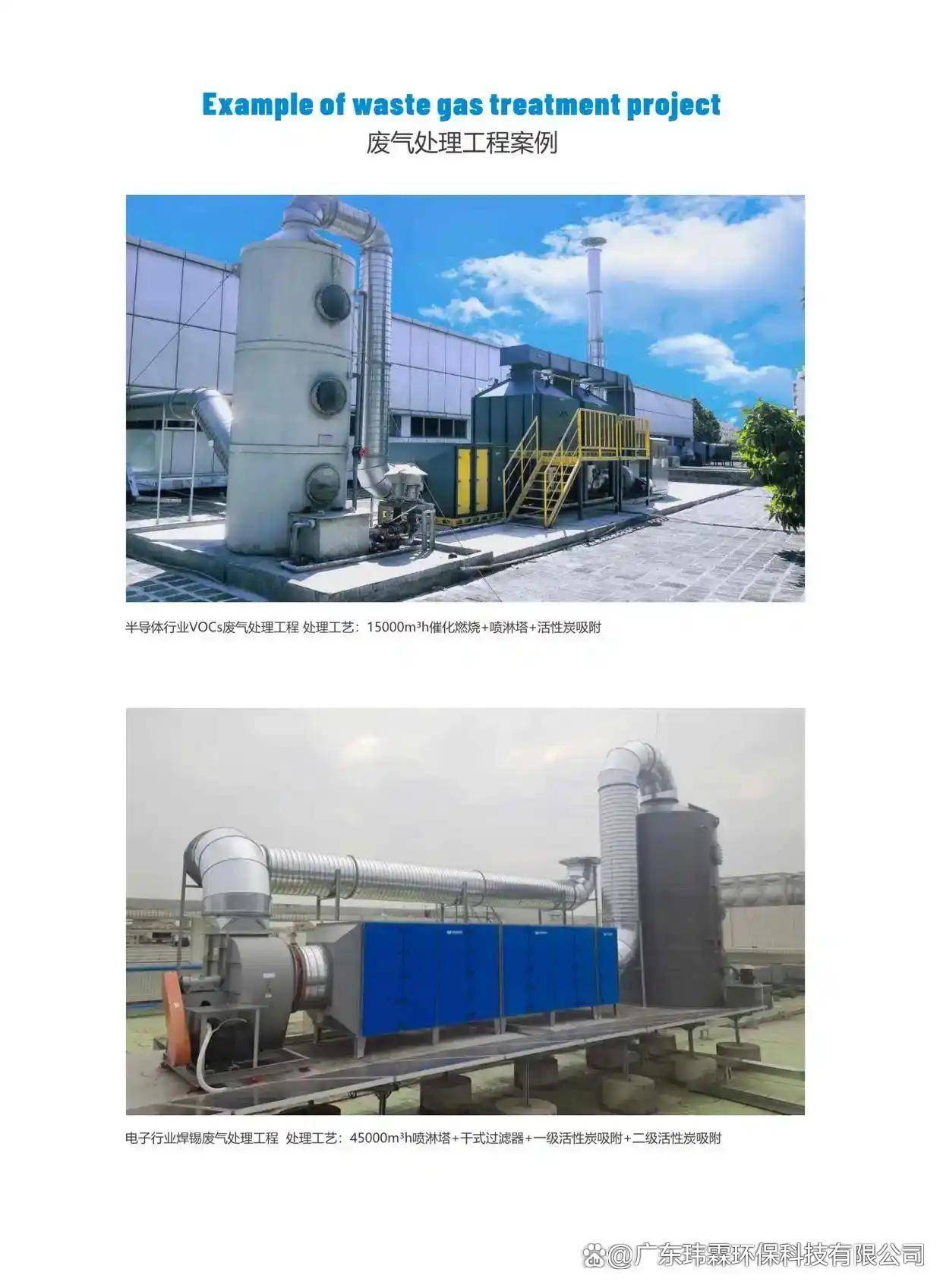

酸性气先经湍球碱洗（pH≥10），VOCs 再经多级除雾+微波等离子体裂解（电子能量 12 eV），最后湿式静电除雾（电极电压 80 kV）解决白烟，整体去除率 95 % 以上。

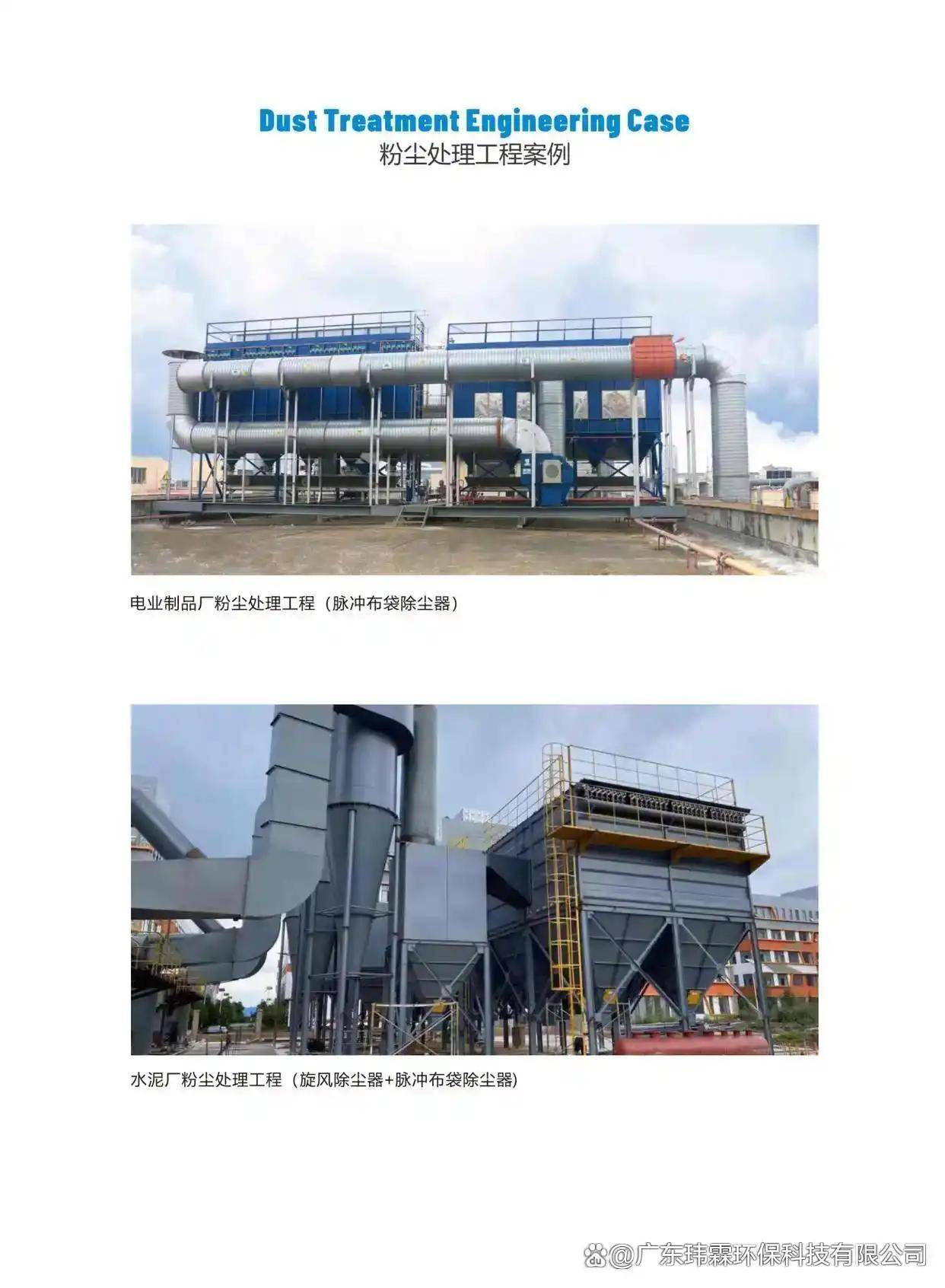

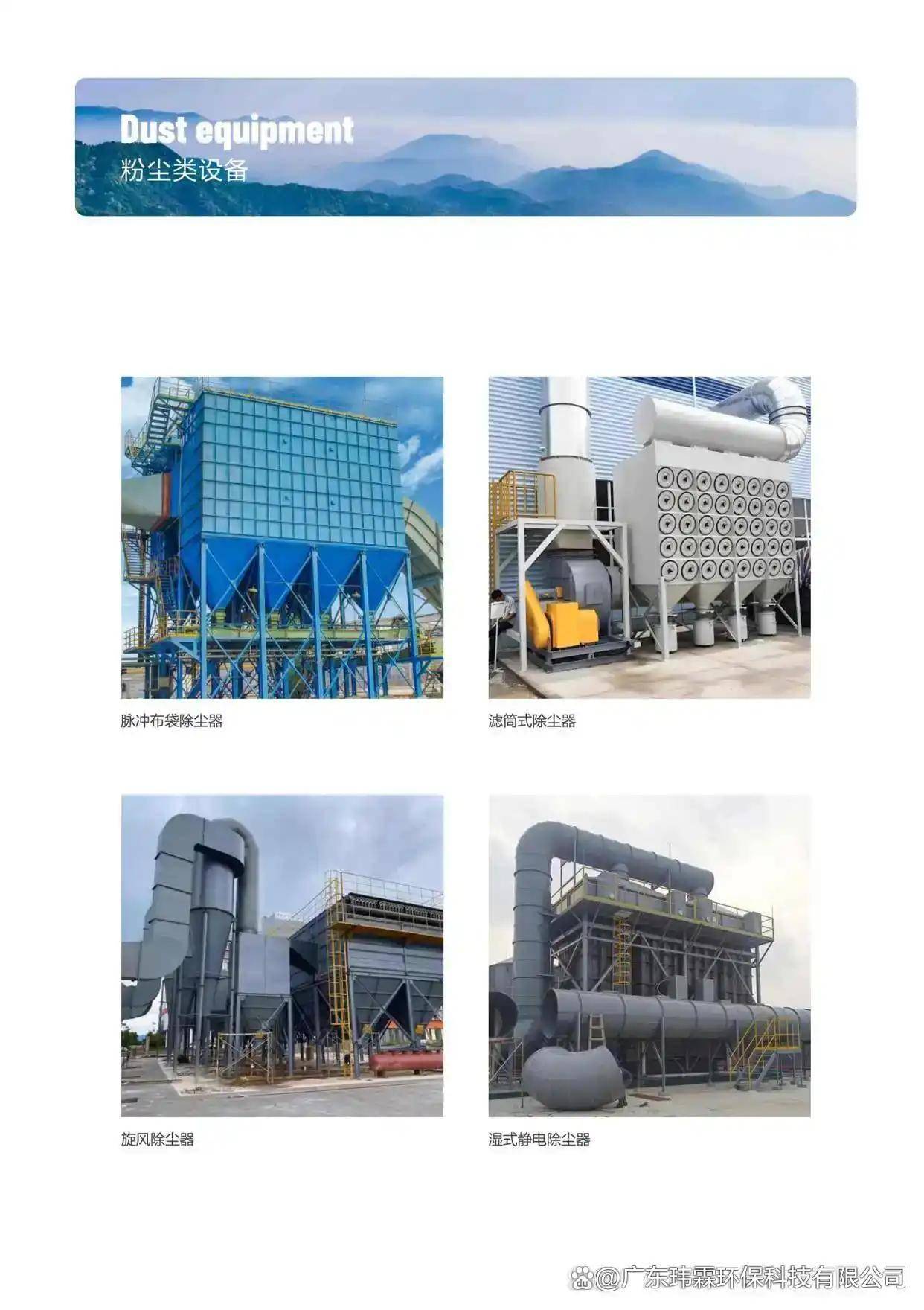

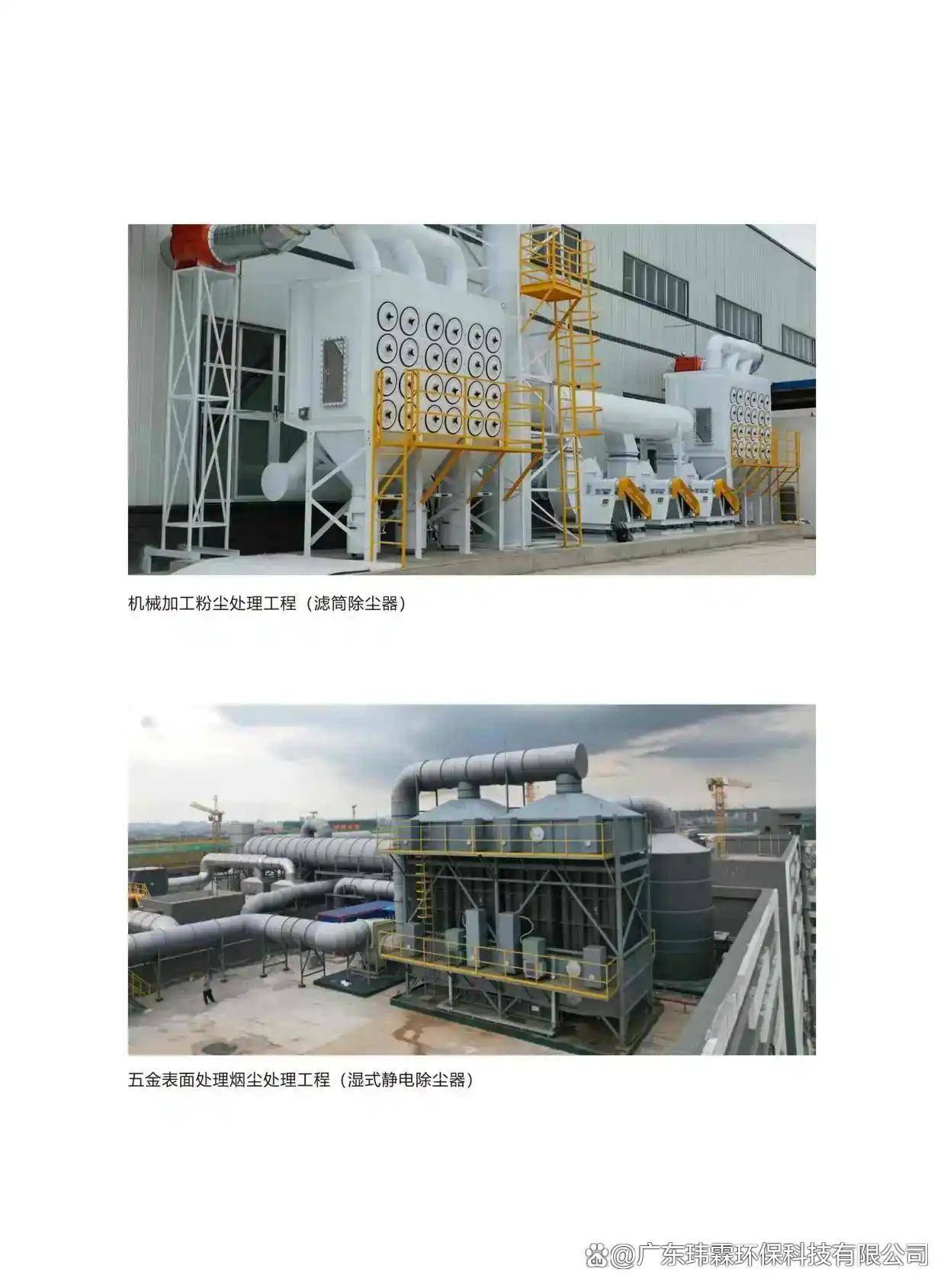

粉尘“源头湿法抑尘+末端防爆收尘”：

钻孔机台封闭抽湿，加微量植物性抑尘剂，使颗粒表面形成水化膜；收尘端采用覆膜抗静电涤纶针刺毡，间隔条植入不锈钢丝，连续接地，脉冲喷吹压力降至 0.3 MPa，既防燃爆又把排放浓度压到 <10 mg/m³。

五、经典案例

案例 1：广东珠海某 HDI 板厂（年产 120 万 m²）

工艺升级：

① 车间内新建 5 类架空管网，把高铜、高 COD、含镍、含氰、综合水分流至 5 座 30 m³ 调节池；

② 高铜水采用“硫酸亚铁+氢氧化钠”共沉，污泥含铜 18 %，直接外售铜杆厂；

③ 有机水经“芬顿+ BAF”后 COD 由 3200 mg/L 降至 180 mg/L；

④ 末端采用“RO+DTRO+MVR”组合，淡水回用于磨板与喷淋塔，硫酸铜结晶 2100 t/a，按 5200 元/t 外售，年创收 1092 万元；

⑤ 系统占地仅 480 m²，较传统扩建方案节省 60 % 土地。

效果：出水 Cu 0.15 mg/L、COD 42 mg/L，吨水运行成本 4.8 元，较原来降低 1.9 元；三年即收回 3200 万元投资，企业因此拿到苹果绿色供应链“白名单”，订单溢价 5 %。

案例 2：江西抚州某汽车 PCB 园区（8 家企业 450 万 m²/a 集中治污）

背景：园区位于抚河上游，地方要求“零排放”，但各厂单打独斗蒸发成本 >18 元/t。

统一模式：

① 管委会建设“废水-废气-粉尘”三中心：

– 废水中心采用“分质预处理+生化+膜+MVR”公用工程，处理能力 1.2 万 t/d；

– 废气中心 4 套“酸洗+等离子+湿电”塔，总风量 28 万 m³/h；

– 粉尘中心集中收集 18 条钻孔线，防爆袋式除尘+料仓气流输送，铜粉品位 92 %，直接卖给本地铜箔厂。

② 建立“盐-水-热”内部循环：MVR 二次蒸汽用于酸洗槽保温，冷凝水作为纯水原水；硫酸铜与氯化钠分离纯度分别达到 98 % 与 97 %，前者外售，后者用于园区道路融雪。

效果：园区整体削减 Cu 99.1 %、COD 96 %、VOCs 95 %，粉尘 <5 mg/m³；企业只需把废水拉到中心，吨水付费 6.5 元，比自己上蒸发节省 11.5 元，每年为 8 家企业合计节约运行费用 4200 万元；园区因此获评国家级绿色电子制造示范基地，土地指标溢价 30 %，带动上下游新增投资 15 亿元。

案例 3：江苏昆山某柔性板厂（FPC 年产 30 万 m²）

背景：柔性板使用聚酰亚胺，粉尘更细（0.3–3 µm），且含石墨导电层，传统布袋易烧；废气中 DMAc 溶剂异味投诉不断。

改造方案：

① 钻孔机台加装“水帘-真空”复合捕尘，循环水中加阳离子助凝，使石墨颗粒团聚 >10 µm，再经 50 µm 刮刀过滤器回收，铜-石墨粉卖给电池负极厂 3600 元/t；

② 废气采用“树脂吸附-蒸汽脱附”现场再生，DMAc 回收率 94 %，年回收 102 t，按 1.2 万元/t 计算，折 122 万元；

③ 末端加装微波等离子体，对残留异味分子进行断键，厂界臭气浓度由 33 降至 12（无量纲），低于《恶臭》新厂二级标准。

效果：粉尘排放浓度 4.5 mg/m³，较改造前降低 92 %；废气 DMAc 排放速率 0.08 kg/h，削减 96 %；回收的铜-石墨粉与 DMAc 每年合计收益 224 万元，项目总投入 580 万元，两年半收回投资，企业顺利拿到特斯拉长期供货协议。

六、小结

PCB 行业废水、废气、粉尘之所以长期被视为“硬骨头”，在于其化学-机械-热力三种过程高度耦合，单一手段往往顾此失彼。上述案例表明，只要抓住“分质分流、有价提取、园区共享、末端耦合”四个关键词，就能把环保投入转化为资源收益，实现环境效益与经济效益的同向放大。
