一、用途

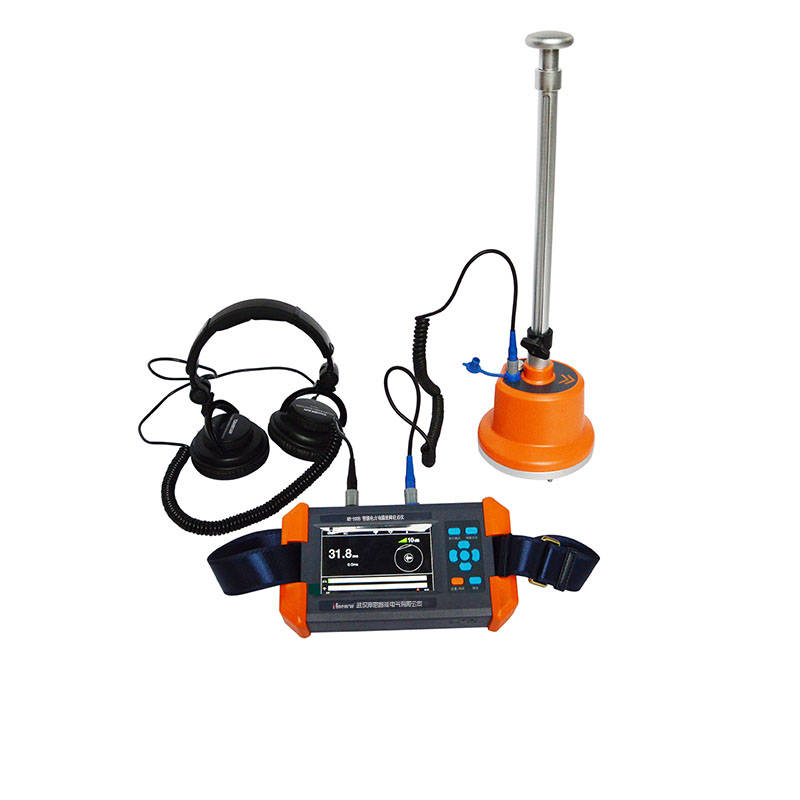

ME-920B 智能电力电缆故障定点仪，需搭配高压信号发生器协同使用，是一款具备便携属性与智能检测能力的电力电缆故障定位设备。其核心应用场景为电力电缆故障点的精准查找，可适配多种规格电力电缆的故障检测需求，助力相关工作人员快速定位故障位置，为电缆维修作业提供有力支撑。

二、功能特点

1. 搭载背景降噪功能相关技术，能够有效滤除检测环境中的各类干扰噪声，让故障位置产生的放电声音更清晰，便于工作人员准确捕捉故障信号。

2. 采用智能定点方式，借助内置智能算法可直接输出声磁延时数值，无需工作人员进行复杂的手动计算，大幅降低了对测试人员专业操作能力的要求，即使是经验较少的操作人员也能顺利开展定点工作。

3. 具备自动哑音功能，在移动传感器的过程中设备会自动进入静音状态，可有效避免移动传感器时产生的噪音对工作人员耳朵造成不适，提升操作过程中的舒适度与安全性。

4. 内置电子罗盘功能，能够直观显示电缆铺设方向与传感器之间的左右相对位置及角度关系，帮助工作人员快速掌握电缆走向，提升故障定位的效率。

5. 声音通道滤波参数支持手动调节，工作人员可根据实际检测环境的噪声情况，选择合适的滤波器参数，进一步增强对环境噪音的抑制效果，保障故障信号检测的准确性。

6. 配备自动增益功能，可根据磁场触发情况自动调节增益大小，无需人工频繁调整，让定点操作更加便捷高效，提升整体检测效率。

7. 搭配高性能抗噪监听耳机，能够进一步隔绝环境干扰，清晰传递故障放电声音，为工作人员精准判断故障位置提供可靠的听觉支持。

8. 标准配置长探针，可实现跨步电压法检测，通过该检测方式能够进一步提升故障定位的精准度，确保工作人员能够准确找到故障点，为电缆维修提供精准的位置依据。

三、技术指标

1.声磁同步定点功能：

（1）声音通道

a)带宽

全通：80Hz~1500Hz。

低通：80Hz~400Hz。

高通：200Hz~1500Hz。

带通：150Hz~600Hz。

b)信号最大增益：>=80dB。

c)定点精度：0.1m。

（2）磁场通道

a)信号最大增益：>80db

2.声磁同步背景降噪模式：支持强降噪，自适应降噪，无降噪三种模式。

3.电源：

a)电池：内置锂离子电池组，标称电压3.7V，容量6700mAH。

b)使用时间，可连续使用时间>9小时；

c)充电器：输入AC100-240V，50/60Hz；输出5V/2A

d)充电时间：<5小时

四、工作原理

当高压发生器对故障电缆进行直流高压冲击，使故障点击穿放电，放电产生的机械振动传到地面，振动信号被高灵敏度的传感器拾取，经放大后用耳机监听，便可以听到“啪、啪”的声音。这就是传统的声测法定点的基本原理

传统声测法经改进后即为声磁同步法，利用磁场传播速度远远高于声音传播速度的原理，高压冲击放电的瞬间同时产生强大电磁场信号和放点声音信号，通过检测电磁信号和声音信号之间的时间差，可以判断故障点的远近。当不断移动传感器，找到声磁时间差最小的点，则其下方就是故障点。应该指出，由于很难知道声音在电缆周围介质中的传播速度，也不知道电缆埋设的具体深度，所以不可能确切计算出传感器和故障点之间的水平距离。
