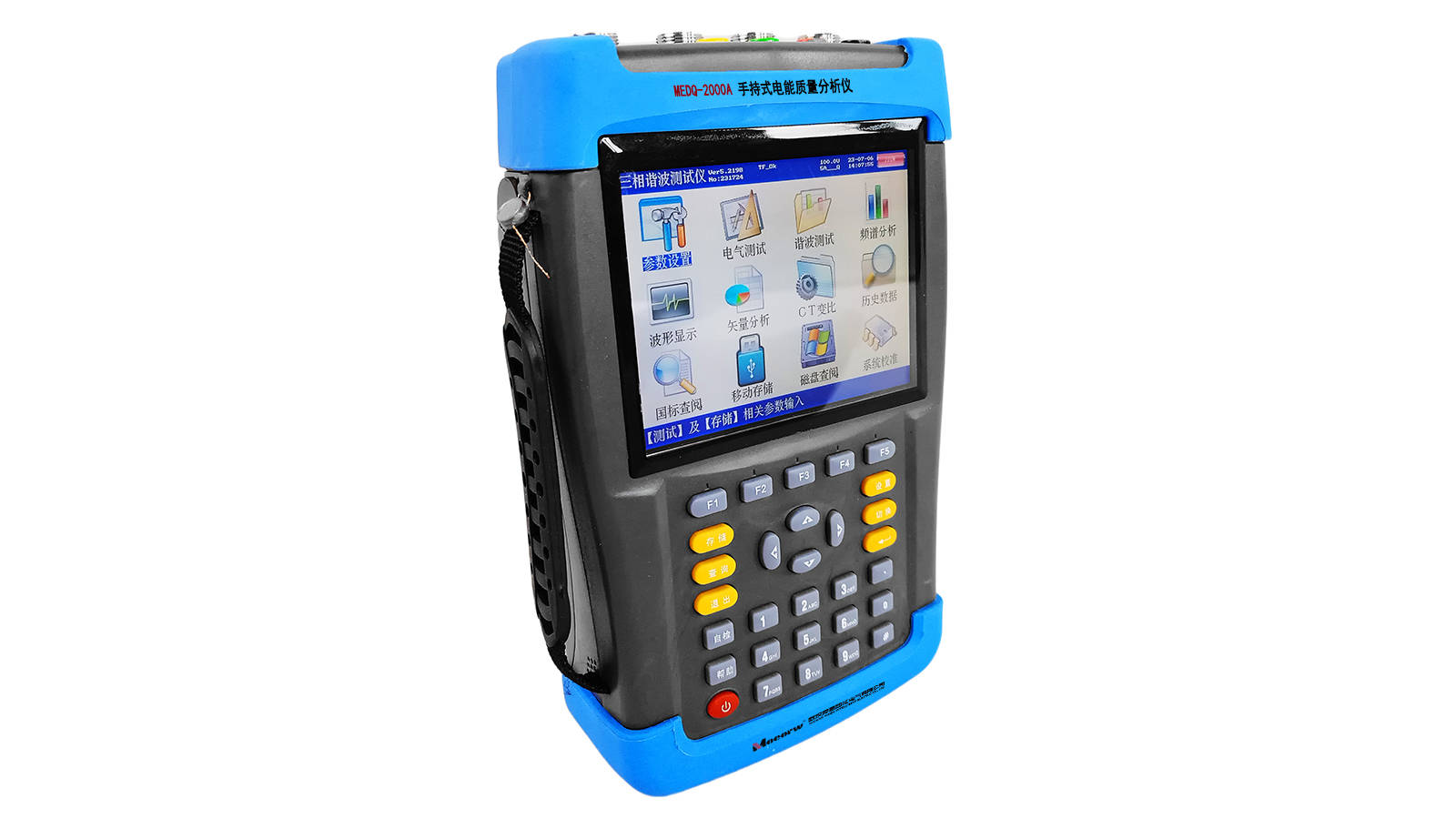

MEDQ-2000A 手持式电能质量分析仪

MEDQ-2000A 手持式电能质量分析仪技术指标

1、输入特性

电压测量范围：0～800V，自动切档。

电流测量范围：

钳形互感器 （三种）： 5A/25A（标配）

100A/500A（选配）

400A/2000A（选配）

相角测量范围：0~359.99°。

频率测量范围：45~55Hz。

电压通道数：三通道（UA、UB、UC）。

电流通道数：三通道（IA、IB、IC）。

最大谐波分析次数：63次。

1分钟间隔最大连续存储周期：18个月。

2、准确度

电参量测量部分：

电压：±0.1%

频率：±0.01Hz

电流、功率：±0.5%

相位：±0.2°

电能质量部分：

基波电压允许误差≤0.5％F.S.

基波电流允许误差: ≤1％F.S.

基波电压和电流之间相位差的测量误差：≤0.2°

谐波电压含有率测量误差：≤0.1％

谐波电流含有率测量误差：≤0.2％

三相电压不平衡度误差：≤0.2％

电压偏差误差：≤0.2％

电压变动误差：≤0.2％

3、工作温度：－10℃~ +40℃

4、充电电源：AC220V、频率45Hz-55Hz

5、主机功耗：≤3VA

6、电池最大工作时间：≤10小时

7、绝缘：

⑴、电压、电流输入端对机壳的绝缘电阻≤100MΩ。

⑵、工作电源输入端对外壳之间承受工频1.5KV（有效值），历时1分钟实验。

MEDQ-2000A 手持式电能质量分析仪功能特点

仪器为检测电网内波形畸变、谐波含量、电压波动与闪变以及三相不平衡等电能质量问题而设计，属于高精度测试仪器，同时兼具电参量测试与矢量分析功能。

能够精确测量电压、电流、有功功率、无功功率、相角、功率因数、频率等诸多电参量。

可展示被测电压和电流的矢量图，用户借助对矢量图的分析，能判断计量设备接线是否正确。

电流测量支持钳形互感器和直接接入这两种方式。采用钳形电流互感器测量时，操作人员无需断开电流回路，就能便捷、安全地开展测量；若要获取更高精度的数值，可选择直接接线方式，以此最大程度保障测试数据的准确性。

可以测量分析公用电网输送至用户端的交流电能质量，具体涵盖频率偏差、电压偏差、电压波动、闪变、三相电压允许不平衡度以及电网谐波等方面的测量分析。

既能显示单相电压、电流波形，也可同时显示三相电压、电流波形。

所有测试界面均设有屏幕锁定功能，便于用户读数以及对数据进行分析。

具备负荷波动监视功能：可测量分析各类用电设备在不同运行状态下对公用电网电能质量产生的波动，定时记录并存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数的变化趋势。

能对电力设备调整及运行过程进行动态监视，助力用户解决设备调整及投运过程中出现的问题。

可以测试分析电力系统中无功补偿及滤波装置的动态参数，并对其功能和技术指标作出定量评价。

可设置不同的存储间隔时间，依照所设时间间隔连续存储数据。

内置大容量数据存储器，若按 1 分钟的时间间隔存储，可连续存储 18 个月以上，足以满足长期监测试验点的需求。

仪器配备 USB 接口，方便将数据直接拷贝至后台管理计算机。

与功能强大的数据管理软件相配合，可把实时采样数据直接上传至后台管理计算机，便于在后台进行更全面、更迅速的处理。

采用大屏幕彩色液晶显示器，操作界面为中文，配有汉字提示信息，呈现多参量显示的液晶显示界面，人机对话友好。

若 3 分钟无操作，液晶显示会自动关闭，以此最大程度延长电池工作时间。

配置导电硅胶按键，手感舒适、使用寿命长、设计合理，操作便捷。

内置大容量、高性能锂离子充电电池，充满电后可连续工作 10 小时以上。

仪器体积小巧、重量较轻，便于携带。
