系列型号：

单相

WY-35A1电压继电器；WY-35B1电压继电器；WY-35C1电压继电器；WY-31A1电压继电器；WY-31B1电压继电器；

WY-31C1电压继电器；JY-45A1电压继电器；JY-45B1电压继电器；JY-45C1电压继电器；JY-45D1电压继电器；

JY-41A1电压继电器；JY-41B1电压继电器；JY-41C1电压继电器；JY-41D1电压继电器；

两相

WY-35A3电压继电器；WY-35B3电压继电器；WY-35C3电压继电器；WY-31A3电压继电器；WY-31B3电压继电器；

WY-31C3电压继电器；JY-45A3电压继电器；JY-45B3电压继电器；JY-45C3电压继电器；JY-45D3电压继电器；

JY-41A3电压继电器；JY-41B3电压继电器；JY-41C3电压继电器；JY-41D3电压继电器；

三相

WY-35A4电压继电器；WY-35B4电压继电器；WY-35C4电压继电器；WY-31A4电压继电器；WY-31B4电压继电器；

WY-31C4电压继电器；JY-45A4电压继电器；JY-45B4电压继电器；JY-45C4电压继电器；JY-45D4电压继电器；

JY-45A4D电压继电器；JY-45A4T电压继电器；JY-45B4D电压继电器；JY-45B4T电压继电器；JY-45C4D电压继电器；

JY-45C4T电压继电器；JY-45D4D电压继电器；JY-45D4T电压继电器；JY-41A4电压继电器；JY-41B4电压继电器；

JY-41C4电压继电器；JY-41D4电压继电器；JY-41A4D电压继电器；JY-41A4T电压继电器；JY-41B4D电压继电器；

JY-41B4T电压继电器；JY-41C4D电压继电器；JY-41C4T电压继电器；JY-41D4D电压继电器；JY-41D4T电压继电器；

WY-35A4D电压继电器；WY-35A4T电压继电器；WY-35B4D电压继电器；WY-35B4T电压继电器；

WY-35C4D电压继电器；WY-35C4T电压继电器；WY-35D4D电压继电器；WY-35D4T电压继电器；

WY-31A4电压继电器；WY-31B4电压继电器；WY-31C4电压继电器；WY-31D4电压继电器；

WY-31A4D电压继电器；WY-31A4T电压继电器；WY-31B4D电压继电器；WY-31B4T电压继电器；

WY-31C4D电压继电器；WY-31C4T电压继电器；WY-31D4D电压继电器；WY-31D4T电压继电器；

一、核心功能

过电压保护

当电路电压超过额定电压的105%~120%（如200V系统超过210V~240V）时，继电器动作，切断电路或触发报警，防止设备因过电压损坏。

欠电压保护

当电路电压低于额定电压的40%~70%（如200V系统低于80V~140V）时，继电器动作，防止设备在欠电压状态下运行，避免性能下降或损坏。

延时功能

延时范围0.1~99.9秒，精度为2%±50ms，避免因电压短暂波动导致误动作，提升系统稳定性。

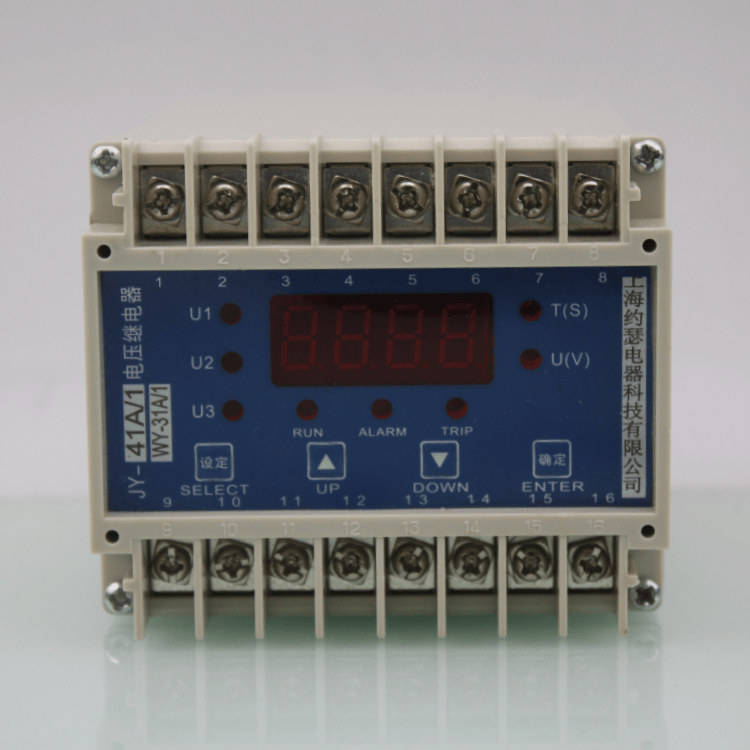

数字显示与实时监测

采用液晶显示屏，实时测量并显示当前电压值，方便用户监控电路状态。

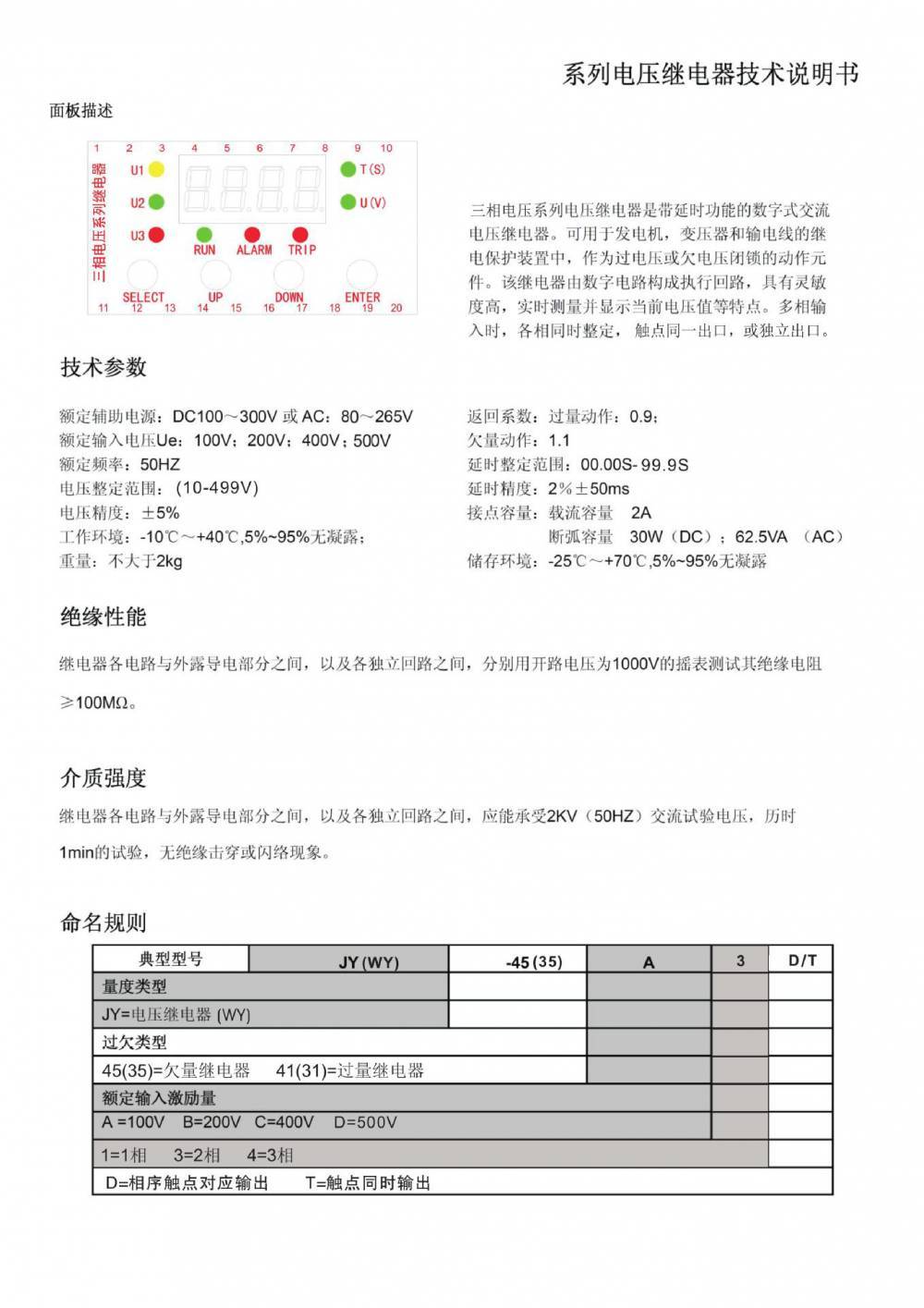

二、技术参数

额定参数

电压：交流200V（可选100V、400V），直流辅助电源范围DC88V~370V（AC85V~265V）。

电流：额定电流5A，触点负载能力250V/6A。

频率：50Hz（适用于工频系统）。

功耗：≤5W（低功耗设计）。

动作与返回系数

过电压：动作阈值105%~120%额定电压，返回系数0.9（电压降至动作值的90%时返回）。

欠电压：动作阈值40%~70%额定电压，返回系数1.1（电压升至动作值的110%时返回）。

绝缘性能

绝缘电阻：≥10MΩ（500V兆欧表测量）。

绝缘耐压：2kV（有效值）、50Hz，1分钟无击穿，确保电气安全。

环境适应性

温度：工作范围-15℃~55℃，存储范围-25℃~+70℃。

湿度：5%~95%RH（无凝露），防潮设计。

海拔：≤2500米，适用于高原地区。

三、应用场景

电力系统：用于发电机、变压器、输电线路的继电保护装置中，作为过电压或欠电压闭锁的动作元件。

工业控制：适用于需要电压监测与保护的工业设备，如电机、压缩机等。

能源管理：在分布式能源系统中，监测光伏、风电等设备的输出电压，确保稳定运行。

四、结构与安装

触点形式：二开二闭（2对常开触点，2对常闭触点），支持交流6A@250VAC（功率因数0.4，250VA）和直流6A@30VDC（有感负载，时间常数5ms，50W）。

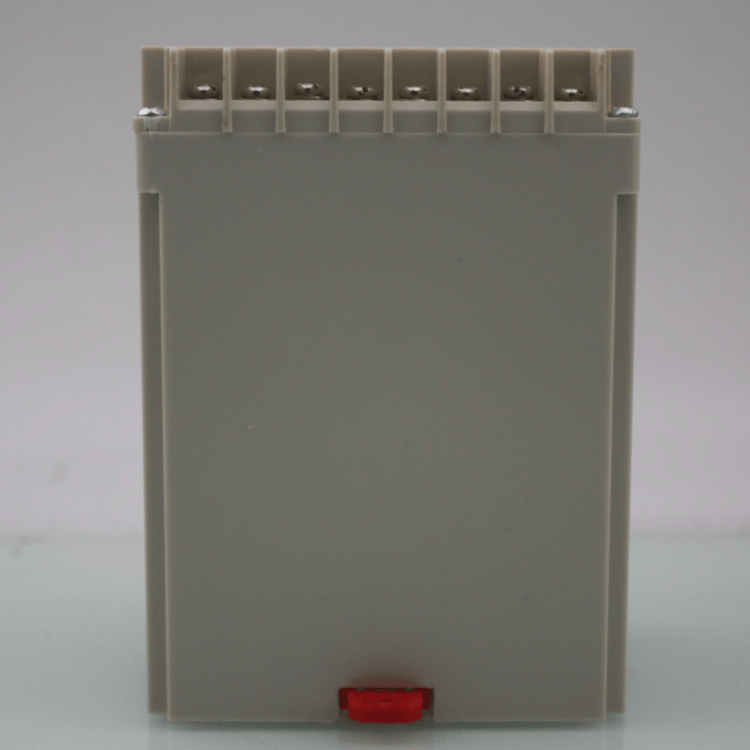

安装方式：导轨安装，节省柜体空间，便于快速部署。

整定方式：三位拨码开关整定电压值，级差1V，无需校验，简化调试流程。
