是德科技N4693N校准件是一款为射频和微波测量设计的高精度校准工具，可快速、准确地校准矢量网络分析仪（VNA），确保测试结果。以下从功能参数到操作维护的全解析，助您轻松掌握这台“测量基石”的使用方法。

一、核心功能与参数：50GHz频段的校准

1. 基础参数

- 频率范围：10 MHz至50 GHz（支持DC至50 GHz选件），覆盖从低频信号到毫米波频段的全场景需求。

- 连接器类型：2.4 mm（兼容3.5 mm通过适配器），适配主流网络分析仪端口。

- 校准类型：支持全双端口校准（包括开路、短路、负载、直通等标准），可消除系统误差（如方向性、串扰、源匹配等）。

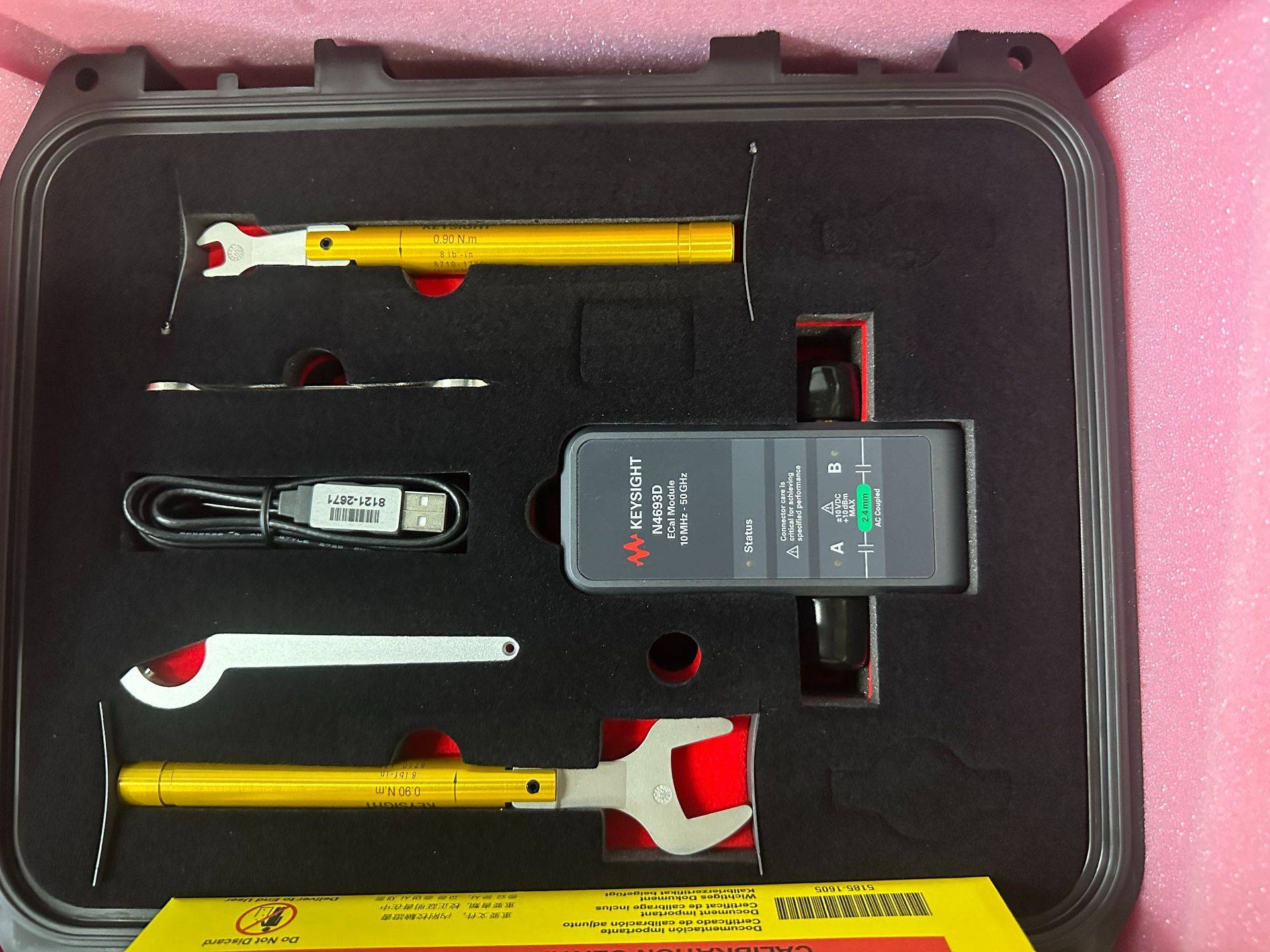

是德科技N4693D 4431B 4691B微波电子校准件

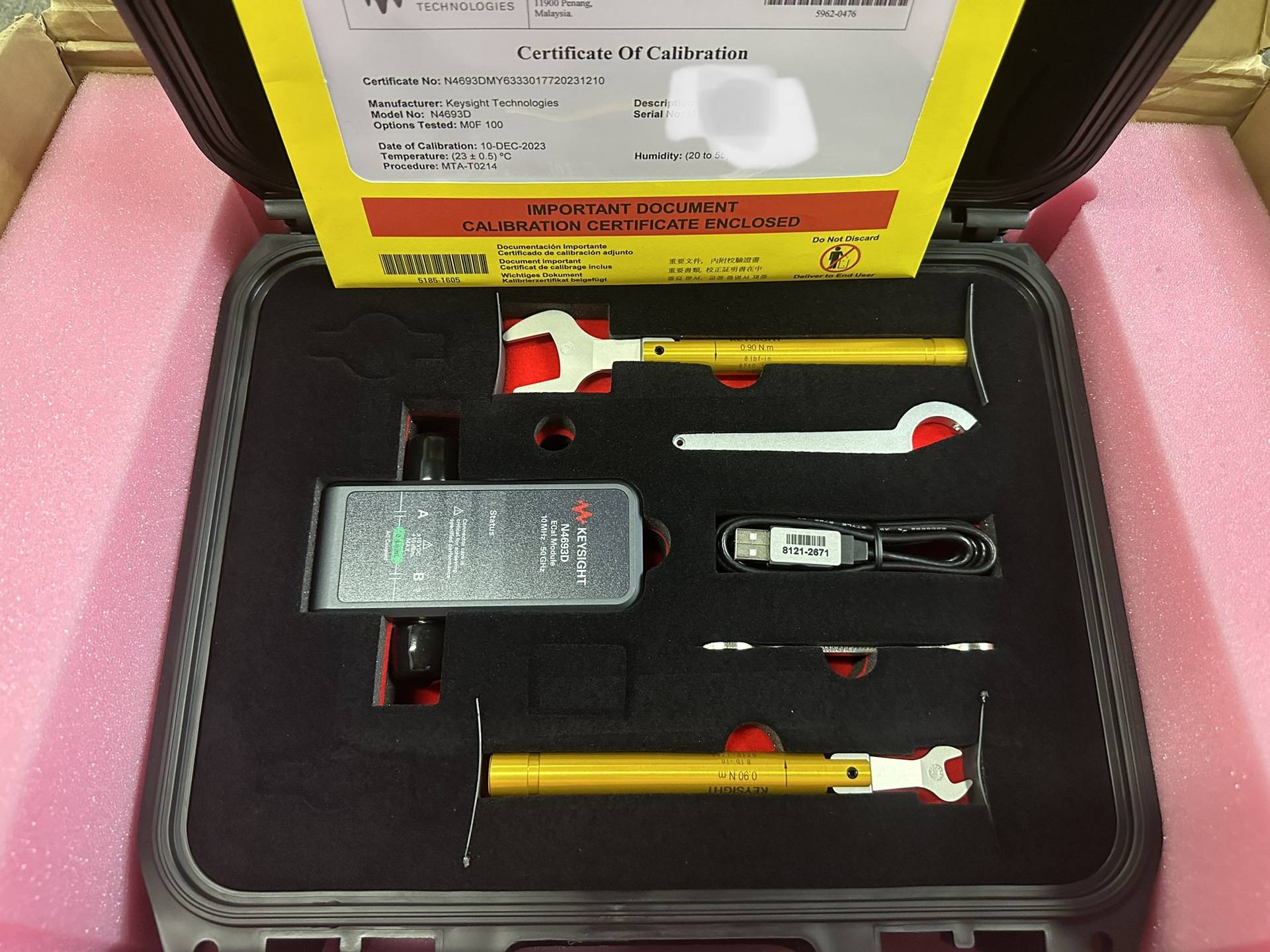

是德科技N4693D 4431B 4691B微波电子校准件

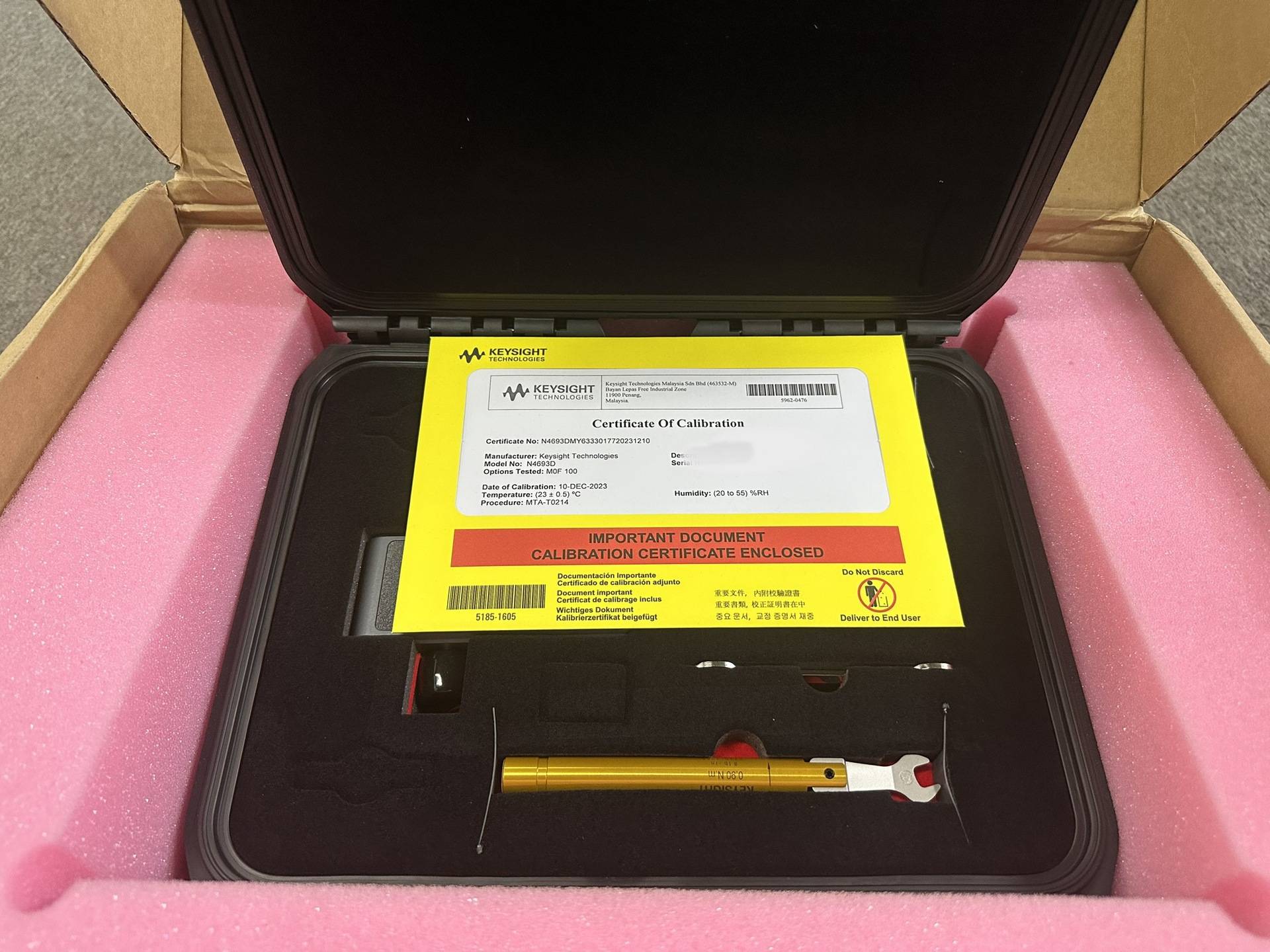

是德科技N4693D 4431B 4691B微波电子校准件

参数 典型值 应用场景

插入损耗 <0.5 dB（50 GHz） 高频元件测试

回波损耗 >25 dB（50 GHz） 高阻抗匹配验证

校准精度 ±0.05 dB（幅度） 精密器件特性分析

重复性 ±0.02 dB（连续10次） 量产测试一致性保证

3. 智能功能

- 电子校准（ECal）：通过USB接口与网络分析仪直连，一键完成全自动校准，耗时仅需传统机械校准件的1/3。

- NIST溯源：内置标准件参数经标准技术研究院（NIST）认证，确保校准结果。

- 多模式兼容：支持时域和频域校准，满足高速信号完整性分析需求（如差分对、PCB板材测试）。

二、性能优势：实验室级精度与工业级耐用性

- 超低损耗设计：采用镀金触点和陶瓷绝缘子，减少信号传输损耗，在50 GHz频段插入损耗仅为0.3 dB。

- 抗干扰能力：金属屏蔽外壳有效抑制环境噪声，回波损耗在整个频段内保持>25 dB。

- 快速响应：支持1000次/秒的校准速度，适合自动化产线的高频次测试。

- 耐用性：通过10万次插拔测试，连接器寿命是传统校准件的3倍以上。

三、操作指南：也能快速上手

1. 硬件连接

1. 接口选择：使用USB线连接N4693N与网络分析仪（如是德科技PNA系列），或通过85097B适配器连接其他品牌设备。

2. 连接器安装：将2.4 mm校准件与仪器端口对齐，顺时针旋转至“咔嗒”声（扭矩≤0.5 N·m），避免过紧损坏触点。

2. 校准流程（以是德科技ENA系列为例）

1. 启动校准：打开网络分析仪→选择“Calibration”→“ECal”→选择“2-Port Full 20-term”。

2. 连接校准件：按屏幕提示依次连接Open（开路）、Short（短路）、Load（负载）、Thru（直通）标准件。

3. 执行校准：点击“Start”，仪器自动完成误差修正，生成校准文件（建议保存为“.cal”格式）。

3. 验证与测试

1. 直通验证：校准后连接Thru标准件，测量S21参数应接近0 dB（±0.1 dB内为合格）。

2. 器件测试：将被测件（如滤波器）接入端口，读取S参数（如插入损耗、回波损耗）。

四、每月维护与设备爱护

1. 开机检查（每月）

1. 外观检查：查看连接器是否有磨损、氧化或异物（可用无尘布蘸取清洁）。

2. 功能测试：执行“Quick Cal”快速校准，验证校准精度是否在±0.05 dB范围内。

3. 电池状态：若使用电池供电，检查电量是否充足（低于20%时需更换4节AA电池）。

2. 日常保养

- 存储条件：放入防静电袋或干燥箱，避免阳光直射（建议温度15-25℃，湿度<60%）。

- 运输防护：使用原厂防震盒，防止震动导致内部元件移位。

- 定期校准：每年送计量机构校准（校准周期可通过网络分析仪软件设置提醒）。

3. 常见问题处理

五、进阶技巧：提升校准效率

- 保存校准文件：校准后按“Save”键保存配置，下次测试可直接调用（减少重复校准时间）。

- 多仪器共享：通过网络共享校准文件，实现多台设备统一校准标准。

- 误差修正：在复杂环境中，可通过“Port Extension”功能补偿电缆损耗（需先测量电缆S参数）。

注意事项：

1. 避免在高湿度环境中使用，防止内部元件受潮。

2. 校准件长期未使用时，建议每月通电1小时以保持电子元件稳定性。

3. 若校准件跌落或受撞击，需重新送校确认精度。
