一、研发意义

技术突破与国产化

国内地下管线探测仪研发已有30余年历史，但长期面临技术瓶颈。本公司通过整合金属管线路由、故障测试技术，结合现场问题反馈，成功研发国内首款“金属管线综合探测仪”，打破国外技术垄断，填补市场空白。

核心价值：解决供电部门带电寻径难题，实现故障管线精准路径定位，开辟金属管线探测新领域。

用户需求驱动创新

针对传统设备在复杂环境（如交叉管线、深埋管线）中定位不准、操作低效等问题，通过定制化研发提升探测成功率与测试精度，获得用户广泛信赖。

二、应用范围

行业覆盖：城市供电局、铁路供电段、石油化工、煤矿、电厂、钢厂、院校、物业小区、城市路灯、高速公路、通信维护等。

核心场景：

快速抢修：供用电部门通过精准定位缩短故障排查时间。

管线管理：避免施工误挖，降低地下管线损坏风险。

老旧管线改造：为城市更新提供管线分布数据支持。

三、工作原理

电磁感应技术

发射机：产生电磁波，通过发射线圈将信号注入地下金属管线，形成感应电流。

管线传播：感应电流沿管线传播，同时向地面辐射电磁场。

接收机：通过地面探测电磁场强度变化，结合数字滤波与软件算法，确定管线位置与走向。

反射原理与信号处理

结合无线接收技术，过滤环境干扰信号，提升复杂环境下的探测稳定性。

关键条件：

发射机需提供足够电能以形成稳定电流。

接收机需精准捕捉磁场变化并转化为可视化数据。

四、仪器特点

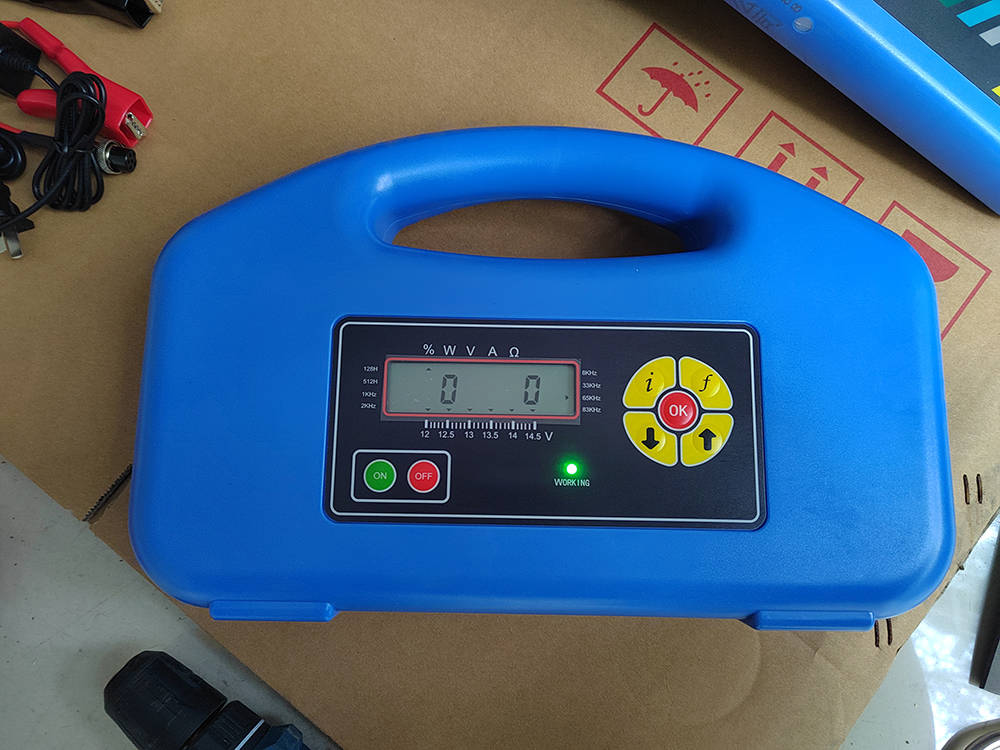

发射机核心优势

智能化操作

全中文菜单与一键式测量，降低操作门槛。

恒功率输出与自动匹配，确保设备始终处于最佳工作状态。

多功能集成

内置绝缘回路电阻表，可测量金属管线对地及相间环路阻抗，辅助判断绝缘性能。

锂电池供电，支持无电源环境作业，适应野外或应急场景。

高性能与可靠性

数据处理能力强，显示界面友好，支持复杂管线网络分析。

路径探测成功率与测试精度优于国内同类设备。

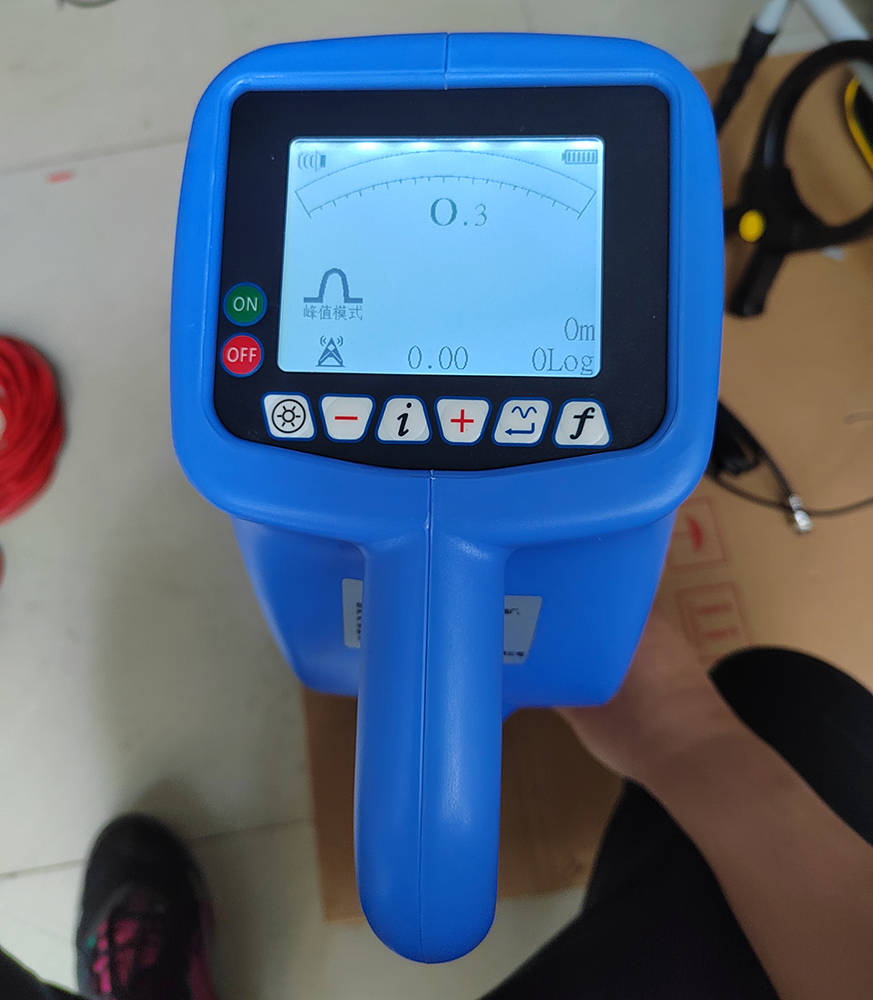

接收机核心优势

便携性与易用性

轻量化设计，单人可操作；充电锂电池供电，续航持久。

数字化软件控制，性能稳定，抗干扰能力强。

多模态反馈

通过数字显示、光栅长度、声音频率三重方式提示信号强度，提升操作直观性。

缺电报警与自动关机保护，延长设备使用寿命。

扩展功能

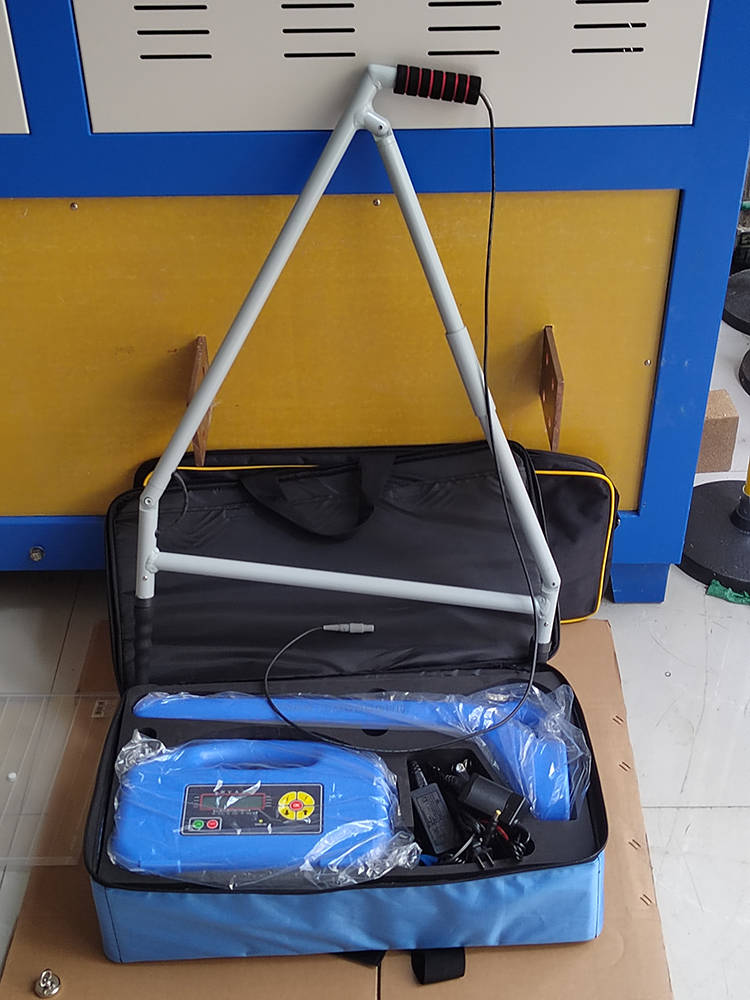

支持跨步电压法定点（配合A字架或探损杆），精准定位管线破损点。

可搭配识别接收耦合钳，实现多管线环境下的目标管线鉴别。

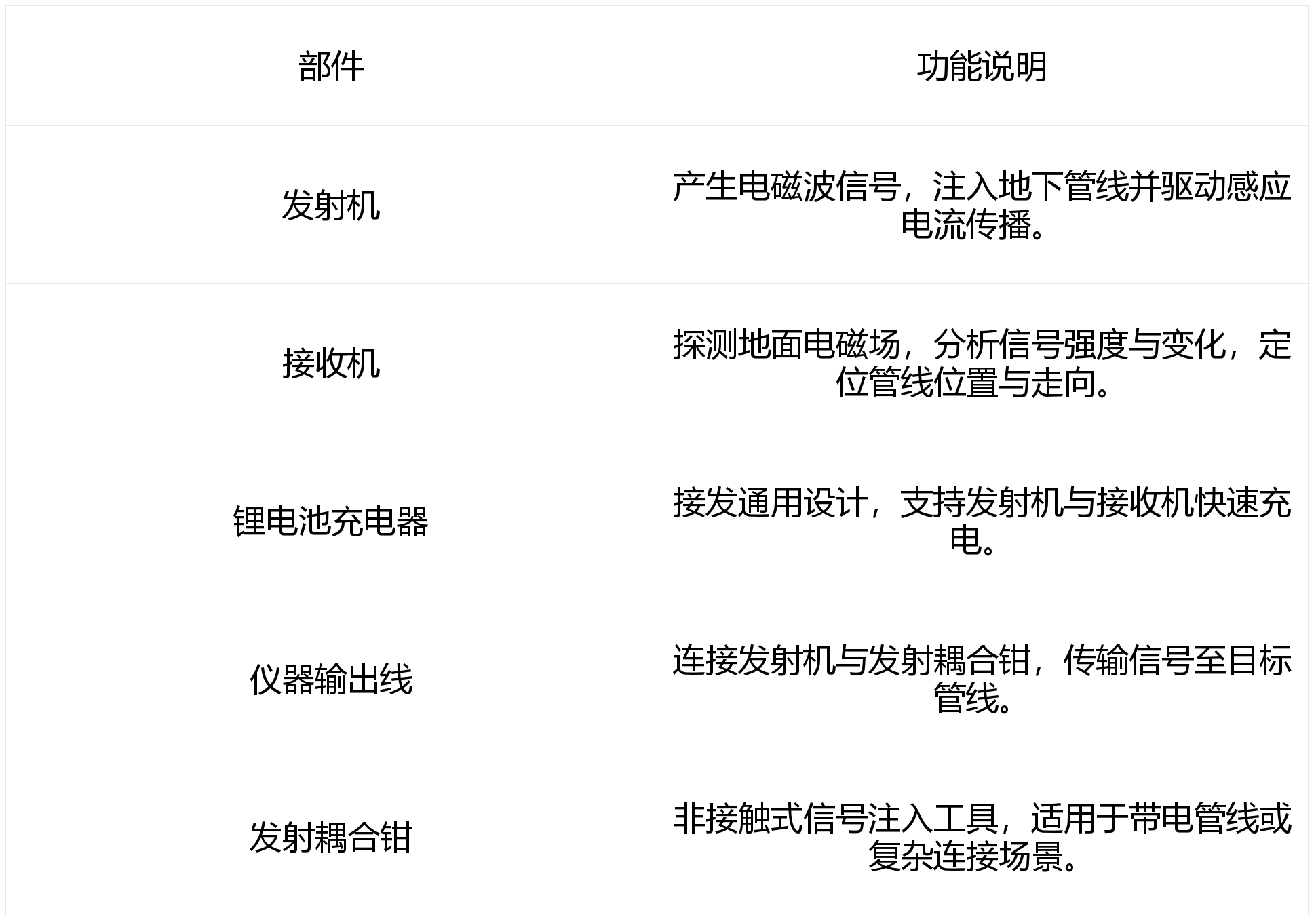

五、仪器组成

六、操作建议

使用前准备

仔细阅读用户手册，熟悉操作流程与安全规范。

检查设备电量与配件完整性，确保发射耦合钳与输出线连接牢固。

现场应用技巧

复杂环境：结合跨步电压法与耦合钳鉴别，提升定位精度。

深埋管线：调整发射机功率与接收机灵敏度，优化信号穿透能力。

维护与升级

定期校准设备，保持软件版本更新以获取最新功能。

反馈使用问题至厂商，助力产品迭代优化。

七、行业价值

技术自主可控：减少对进口设备的依赖，推动国产探测仪器标准化与产业化。

安全保障：通过精准探测降低施工事故风险，保障城市基础设施安全运行。

效率提升：缩短管线排查时间，降低人力与时间成本，助力智慧城市建设。

地下管线测试仪以电磁感应技术为核心，通过智能化、多功能化、高精度化设计，成为地下管线探测领域的标杆工具。其研发成功不仅解决了行业痛点，更通过持续创新为用户提供可靠的技术支持，推动城市地下空间管理向安全、高效方向迈进。
