奥简RS1562 低压差 ( LDO ) 线性电压稳压器 SOT-23-5封装
创始人
2025-07-18 15:38:52
0次
产品概括
RS1562系列是一组低压差 ( LDO ) 线性电压稳压器，提供从 1.2V 到 5.5V 的宽输入电压范围、低电压差、低功耗和小型包装的优点。
其静态电流仅为 2μA，使其非常适合为电池供电之设备及装置，并且系统只需很少的待机状态耗电，以延长其使用寿命。通过选择带有使能脚位 ( EN ) 并且将其电位拉低，可以选择关机模式。此模式下的关机电流下降到只有 100nA（典型）。
RS1562 系列线性稳压器其系统稳定，只需输出使用陶瓷电容器，输入电压范围从 1.2V 到 5.5V，输出负载电流从0mA 到 600mA 为范围。
当结温度超过 155°C (典型值), RS1562系列的过温保护功能关闭功率MOSFET。一旦结温度下
降到约 15度( o C)时，调节器将自动恢复运行。 RS1562 系列包含输出功率晶体管限流器，其功能是监视和控制晶体管，将输出电流限制
为1100mA(典型的)。输出可以在不损坏零件下无限接地。
产品特点
• 2μA 静态电流
• ±2% 输出电压精度
• 600mA 输出电流
• 100nA 关机电流 ( 有使能脚 )
• 输入电压操作范围 : 1.2V 至 5.5V
• 低电压差 : 0.36V（ 600mA ）/ 输出电压为3.3V
• 支持固定输出电压 0.8V、1.2V、1.5V、1.8V、2.5V、2.8V、3.0V、3.3V
• 支持输出使用陶瓷电容
• 过电流保护
• 过温保护
• 包装有SOT-23-5
产品应用
便携式电池供电设备
低功率微型控制器
笔记本掌上电脑等
无线通讯设备
音频/视频设备
车载导航系统
典型应用电路

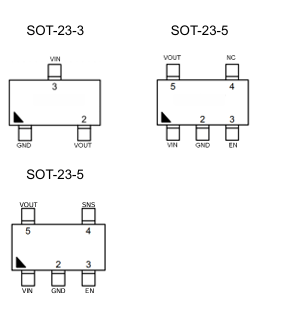

封装图
