前言

最近充电头网拿到一块由台达出品的DC-DC电源模块DC24S1215,该电源模块是微型隔离式15WDC/DC转换器，具有1500VDC隔离功能，该模块具有超宽的4:1 18V~75V输入电压范围，可实现12V/1.3A输出。

该模块工作温度为-40°C至+85°C，适用于工控、交运、通信、测试仪表、医疗设备以及对PCB空间有严格要求的各种应用，下文为您详细介绍该电源模块。

台达DC-DC电源模块

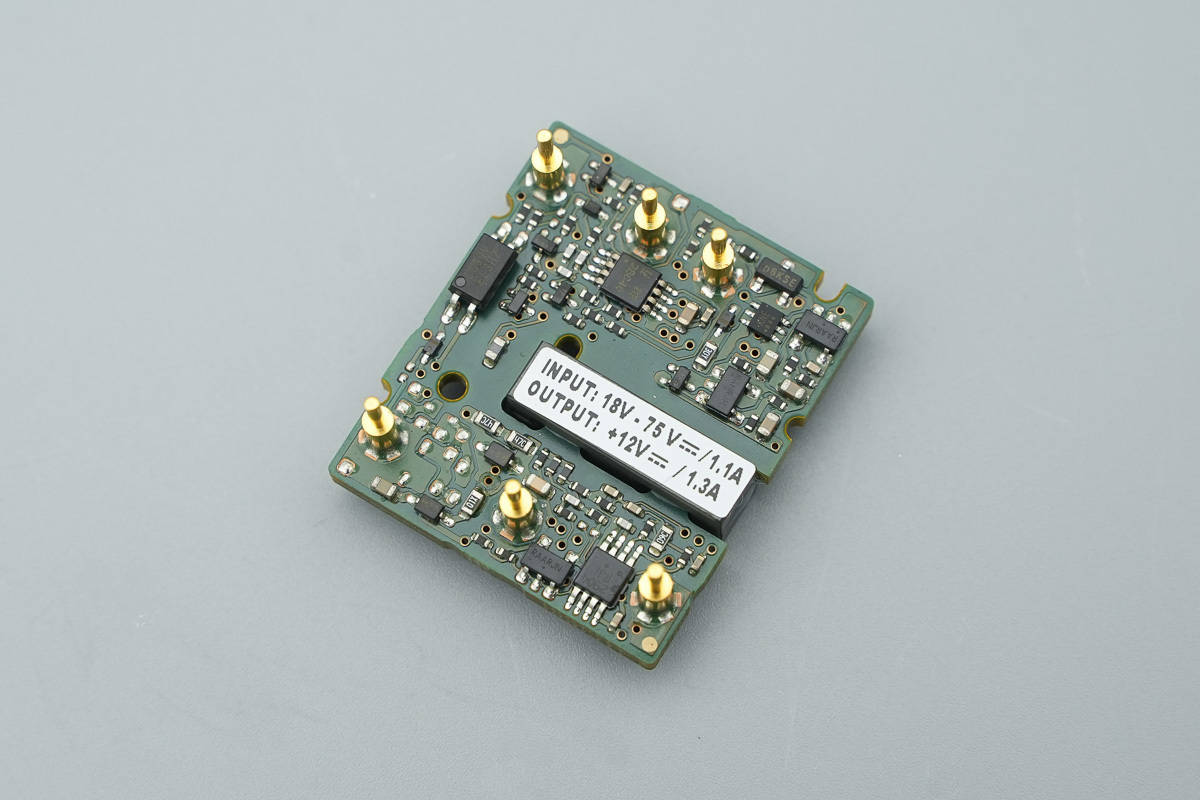

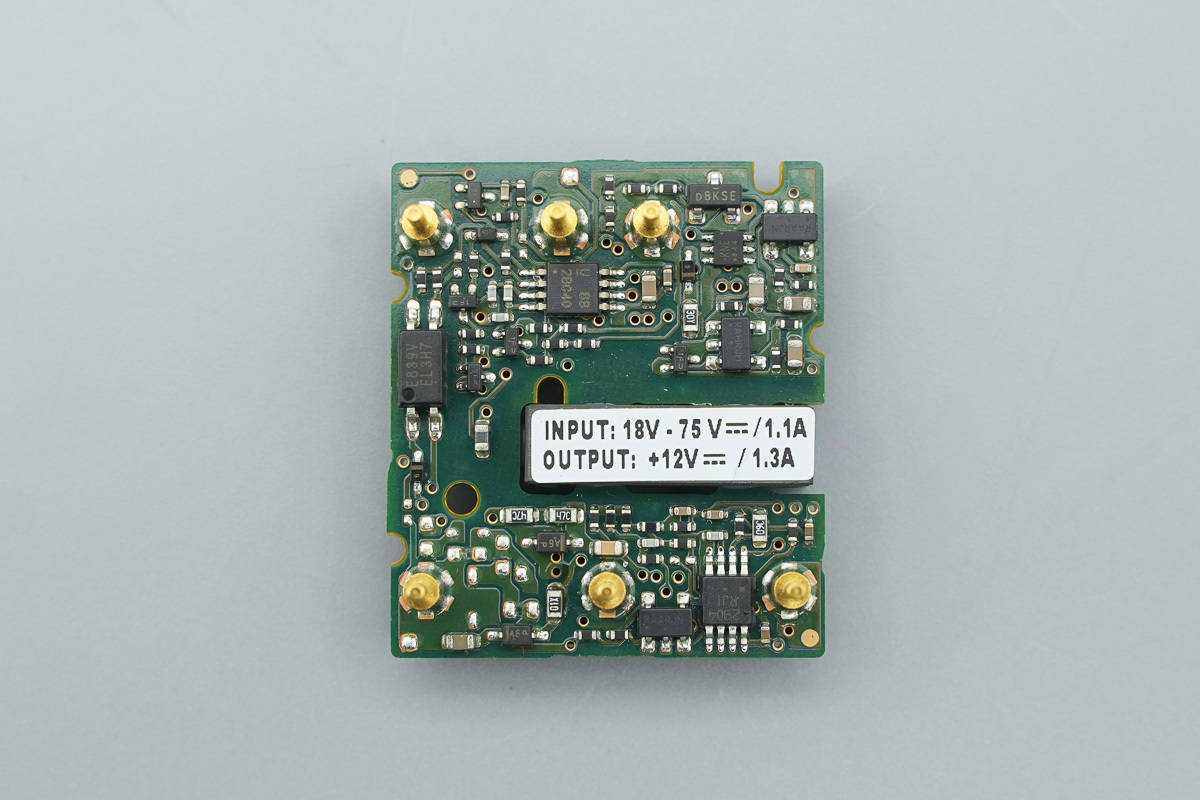

该模块正面可见器件布局工整，上方接线柱为输入区域，下方接线柱为输出区域，隔离变压器上印有输入输出规格，其中输入规格为18-75V 1.1A，输出规格为12V 1.3A。

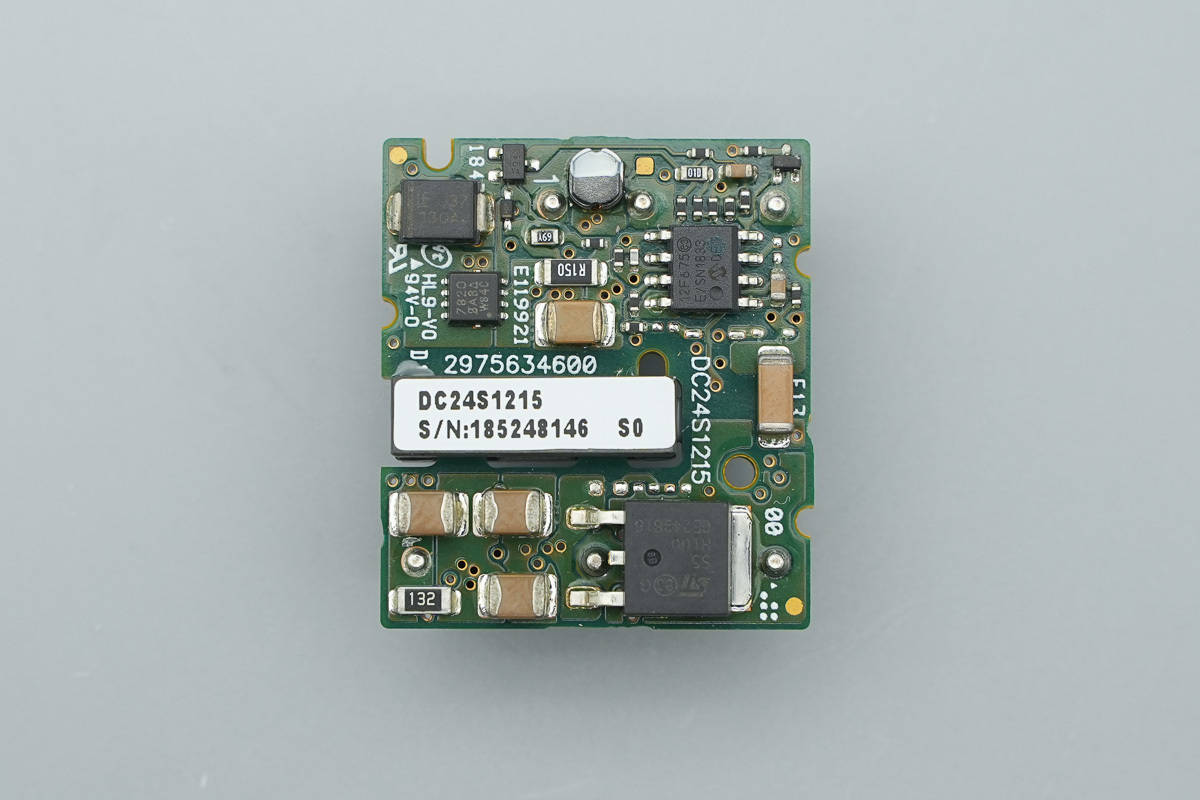

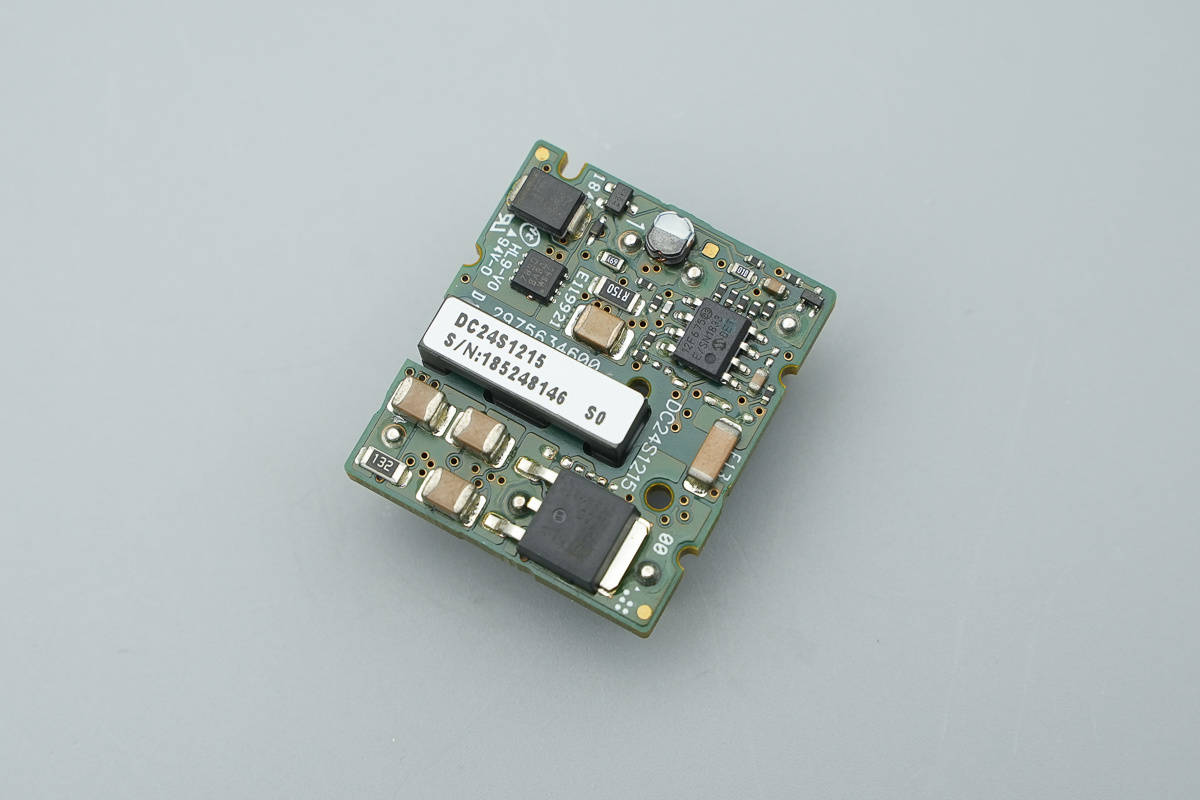

背面则分布控制IC以及功率器件，隔离变压器上印有型号DC24S1215以及S/N码：185248146 S0。

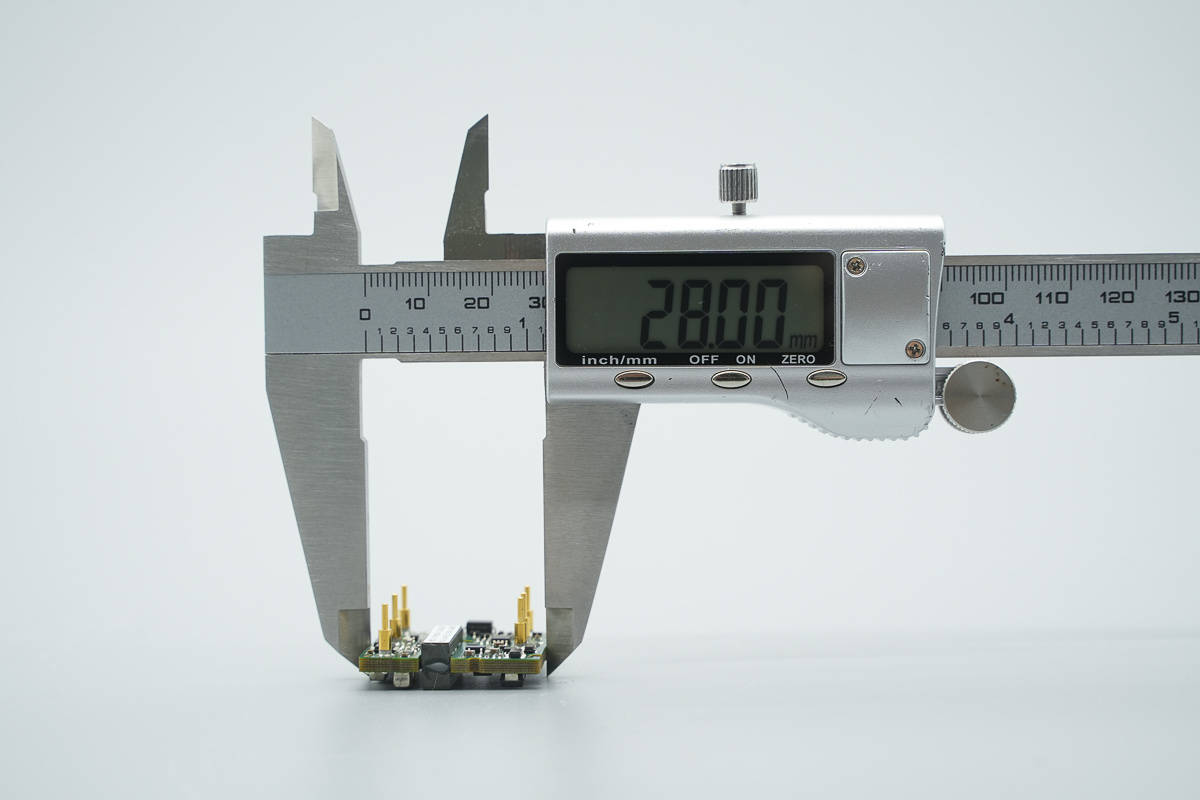

该电源模块整体长度为2.80cm。

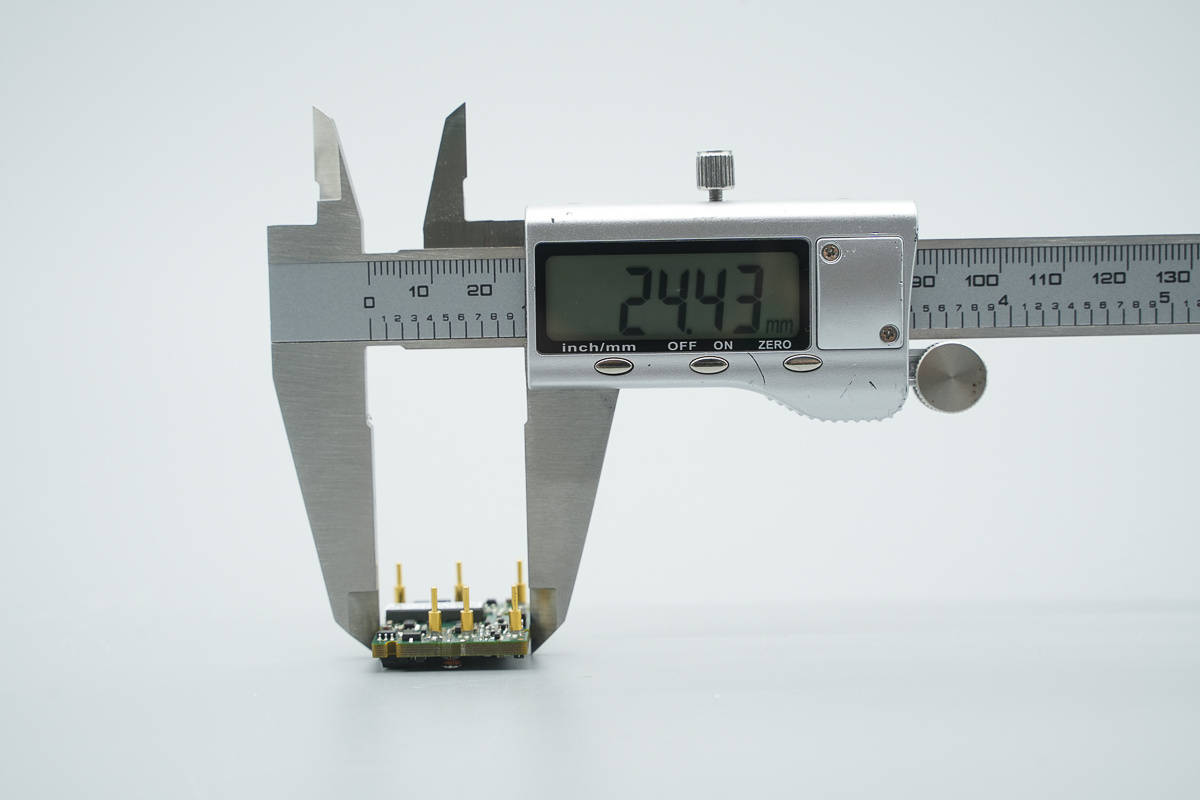

该电源模块整体宽度为2.43cm。

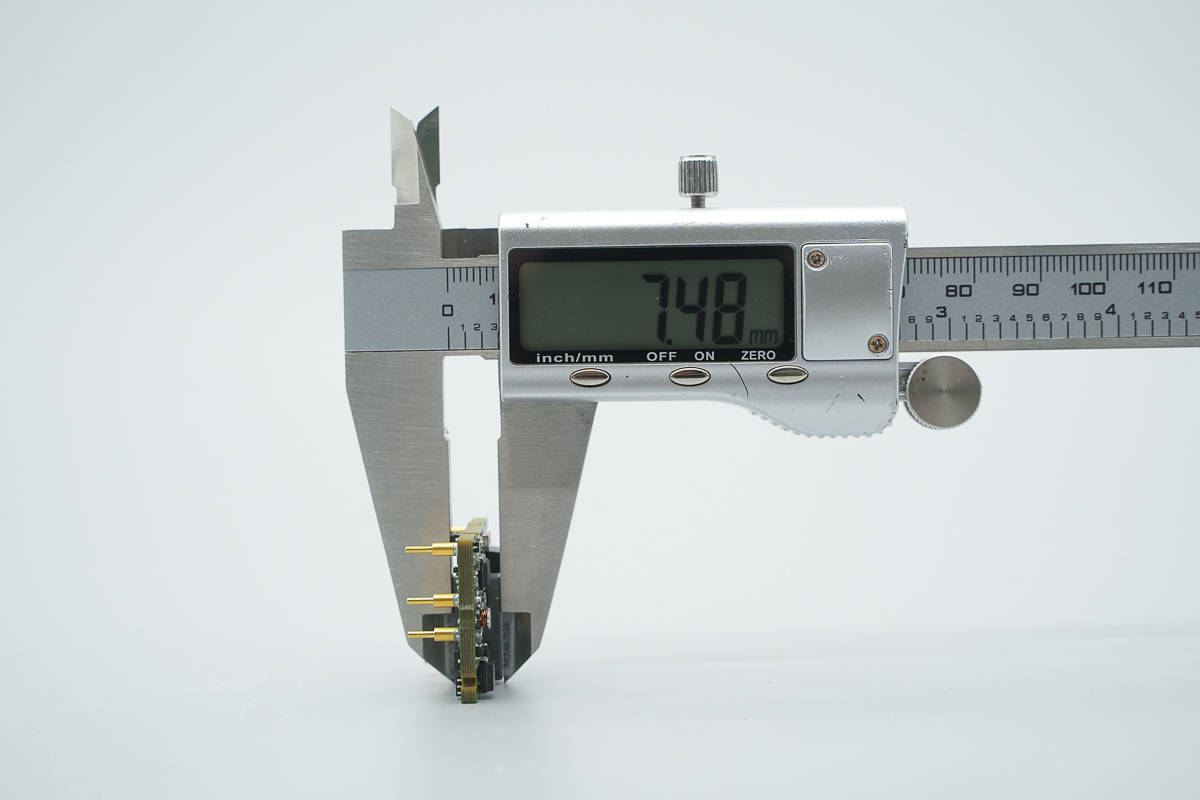

该电源模块的厚度为0.74cm。

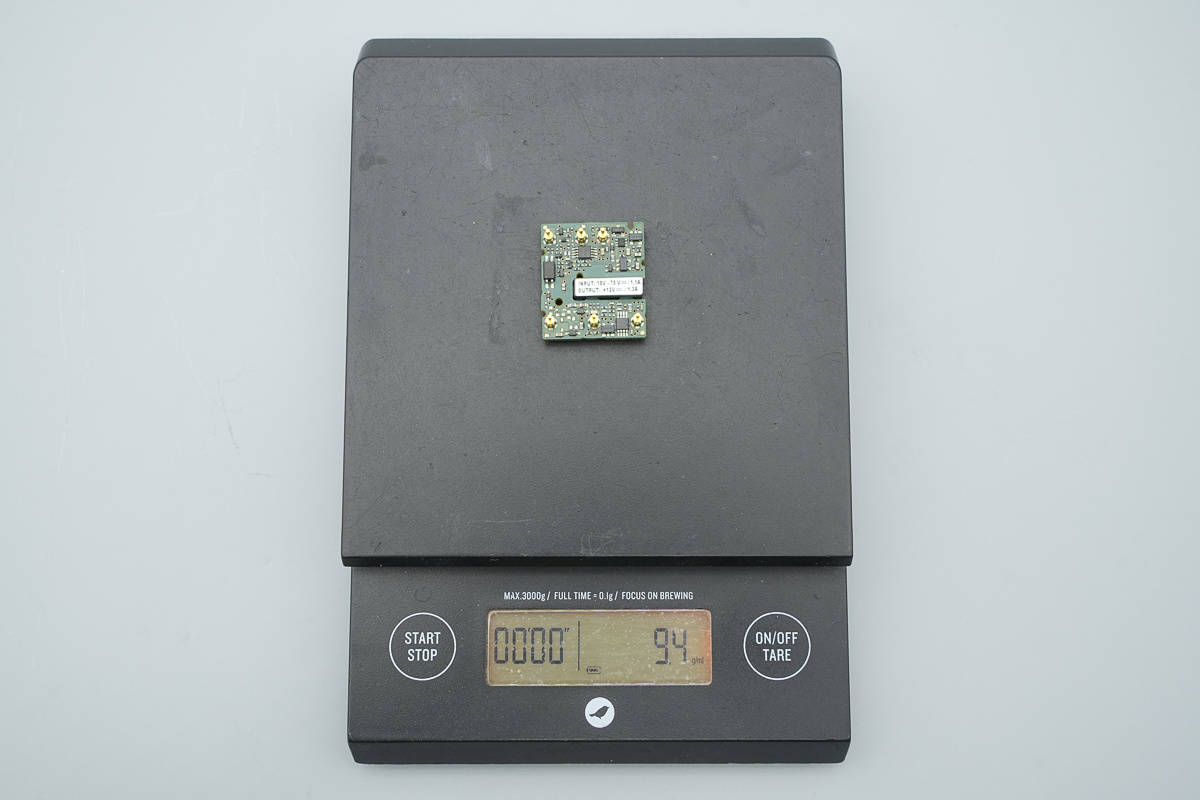

可见重量仅为9.4g。

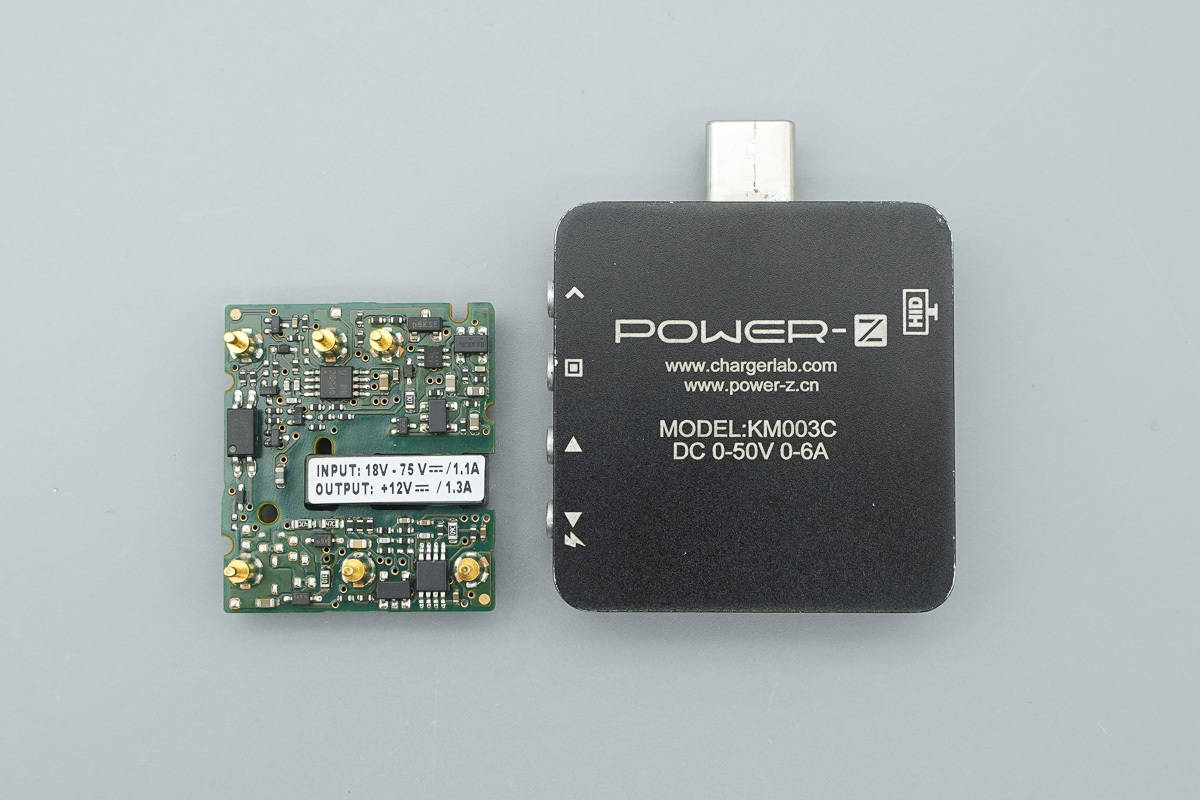

该模块整体体积比POWER-ZKM003C测试仪表的更小。

简单看过台达这款电源模块外观，充电头网继续为您深度解析器件分布。

台达DC-DC电源模块方案解析

先从产品的正面看起。

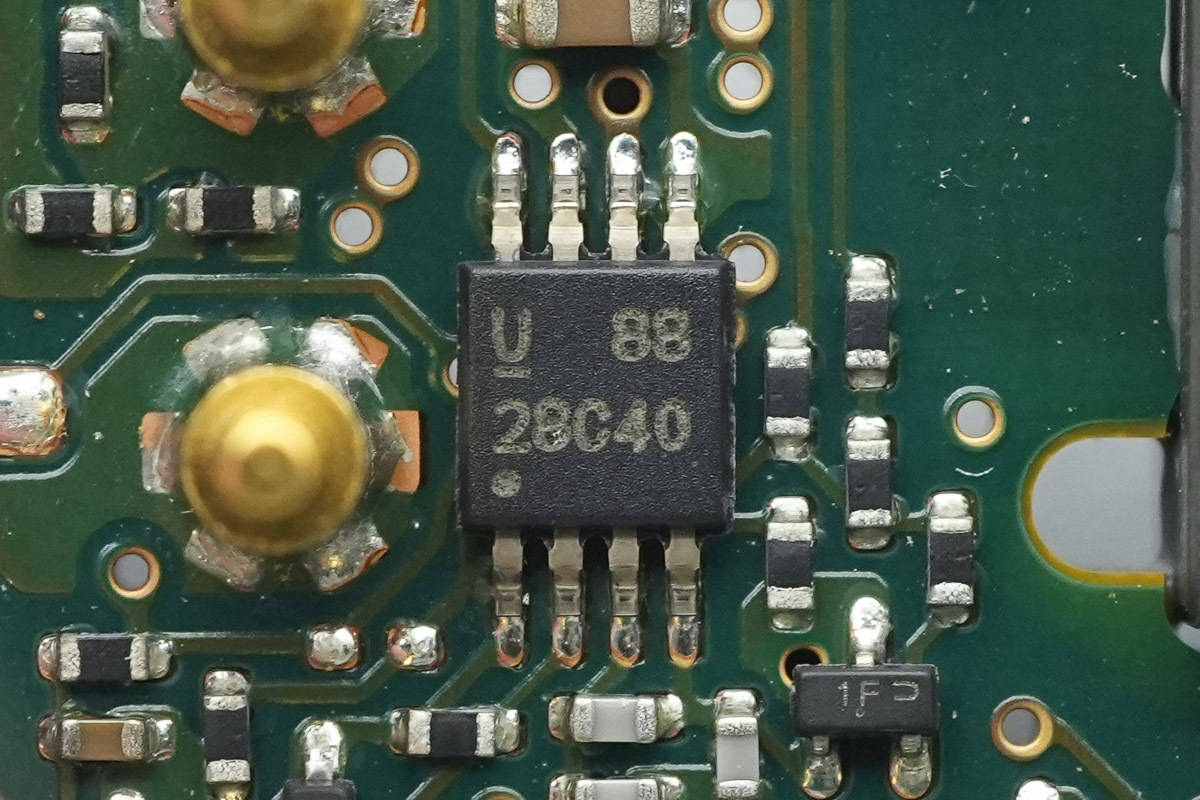

一颗PWM控制器来自德州仪器，实际型号为UCC28C40，是一颗具有7V/6.6VUVLO100%占空比的20V、1A、低功耗1MHz的电流模式PWM控制器。

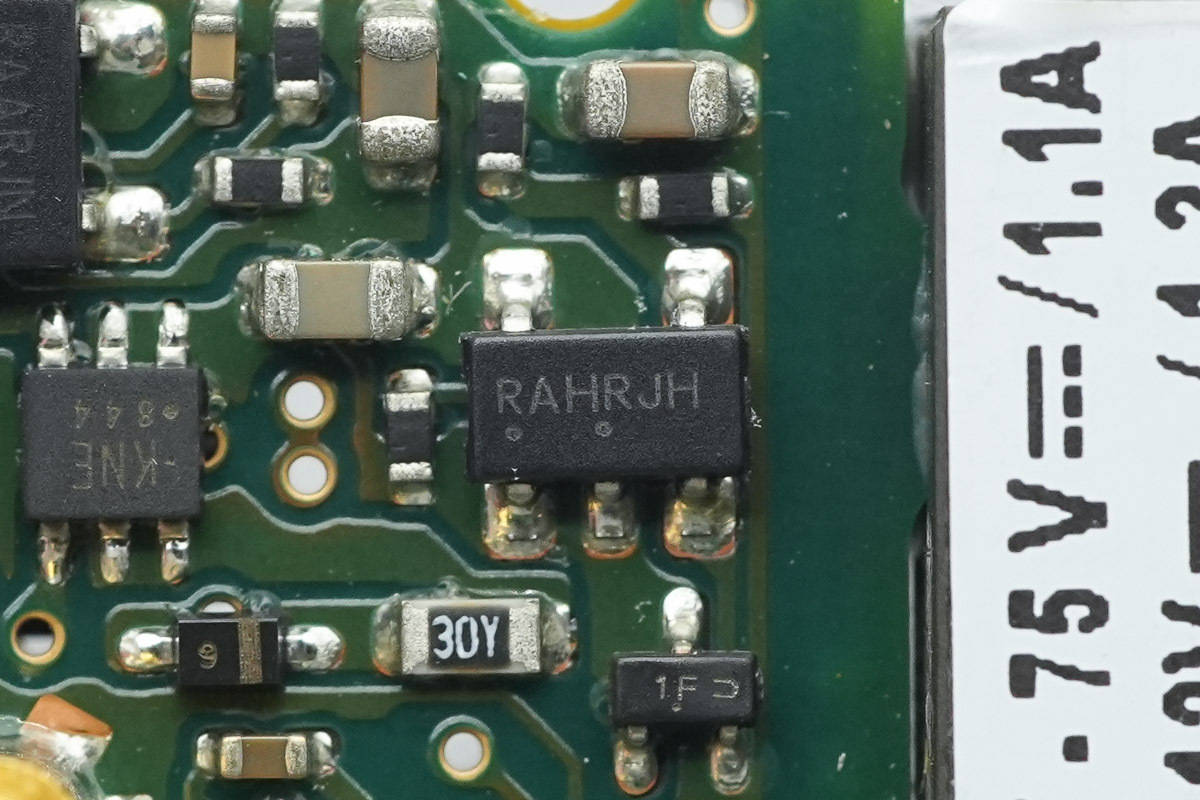

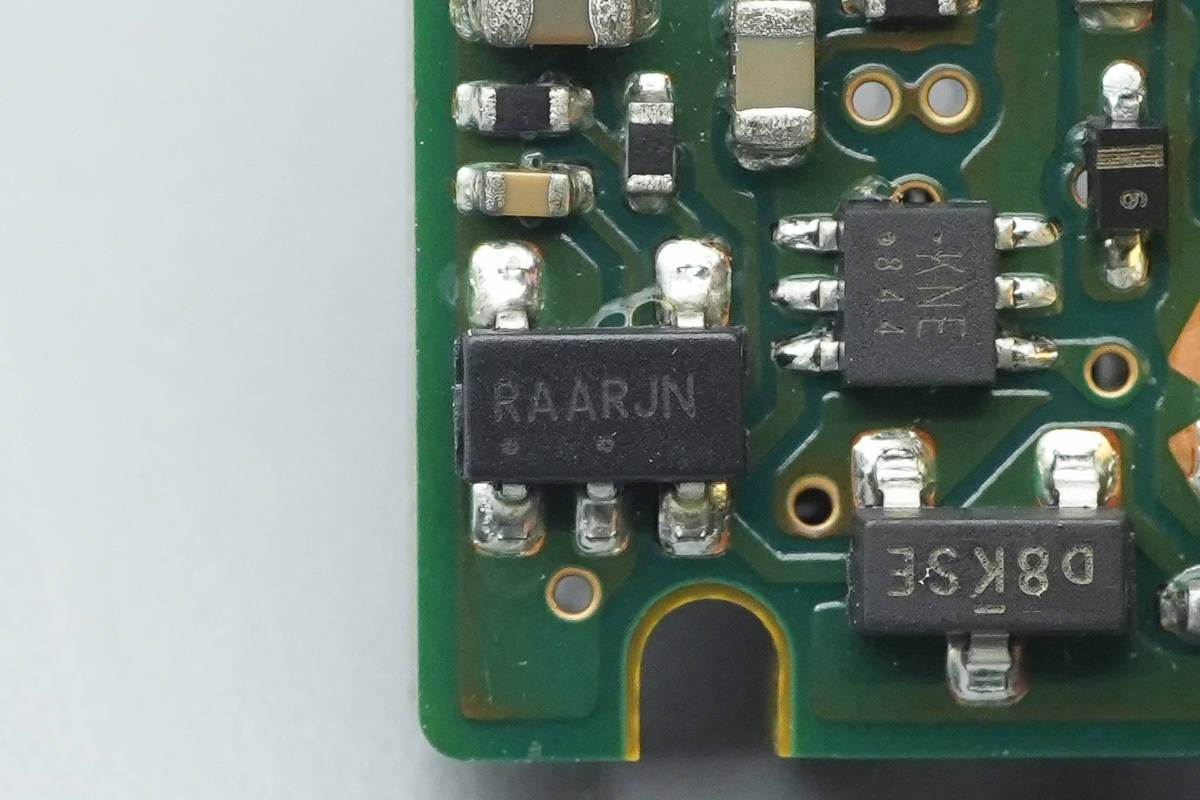

丝印RAHRJH的芯片是一颗精密低压并联稳压器，来自安森美，实际型号为TLV431BSNT1G。

丝印RAHRJH的芯片是一颗精密低压并联稳压器，来自安森美，实际型号为TLV431ASNT1G。

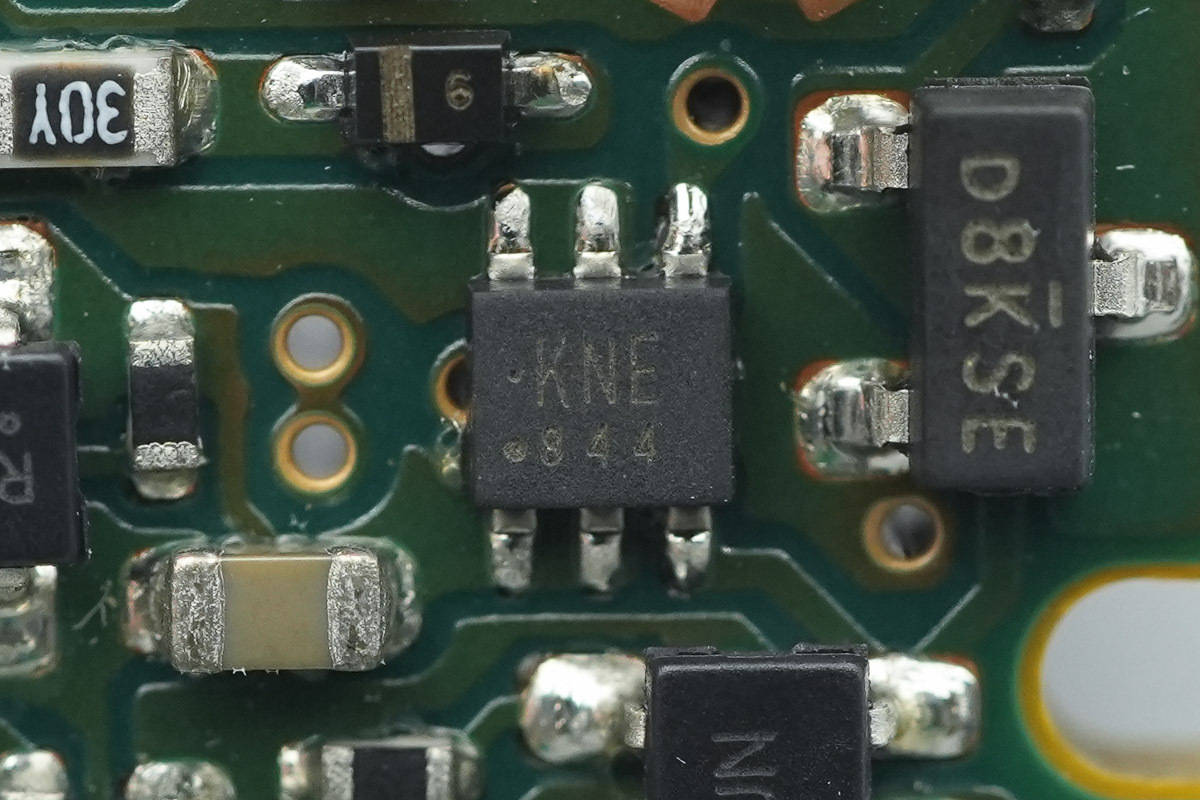

一颗90mA超低静态电流 CMOS LDO稳压器来自通嘉，型号为LD6991/A。

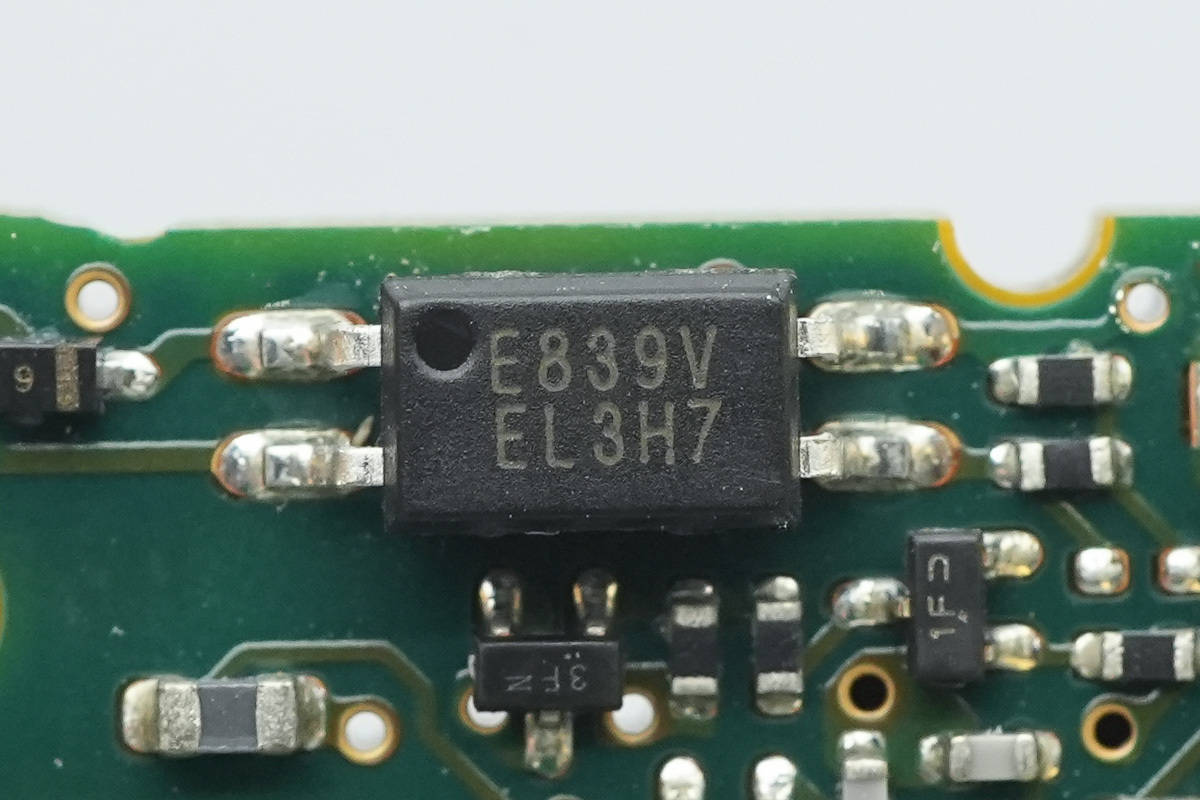

光耦来自亿光，型号EL3H7，用于输入、输出端隔离。

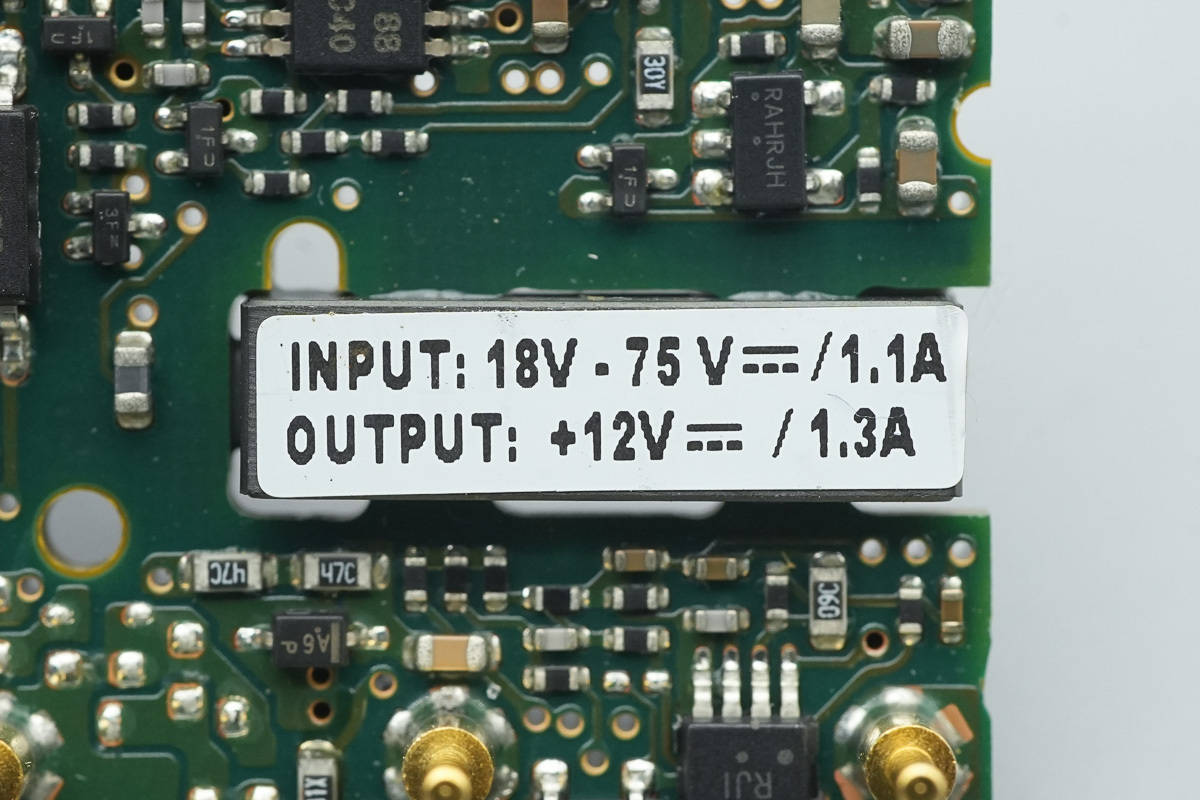

一颗隔离变压器，上印有输入输出电压以及电流。

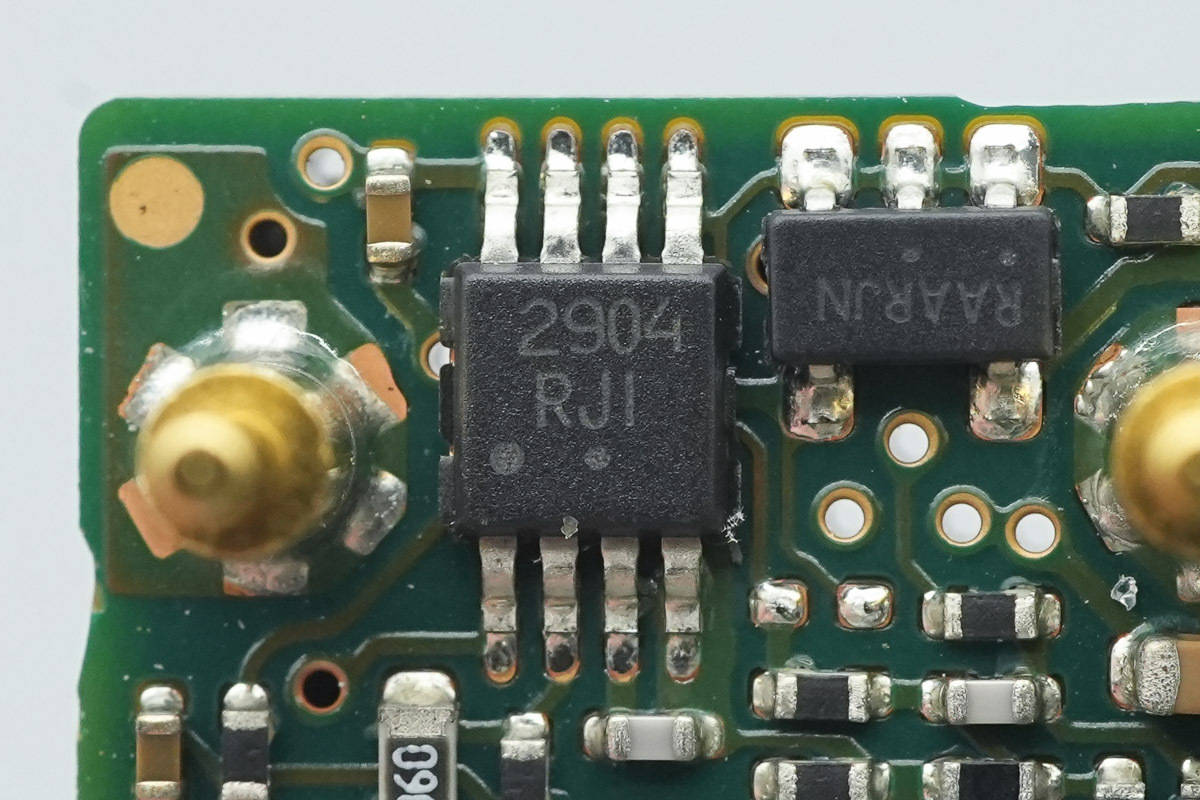

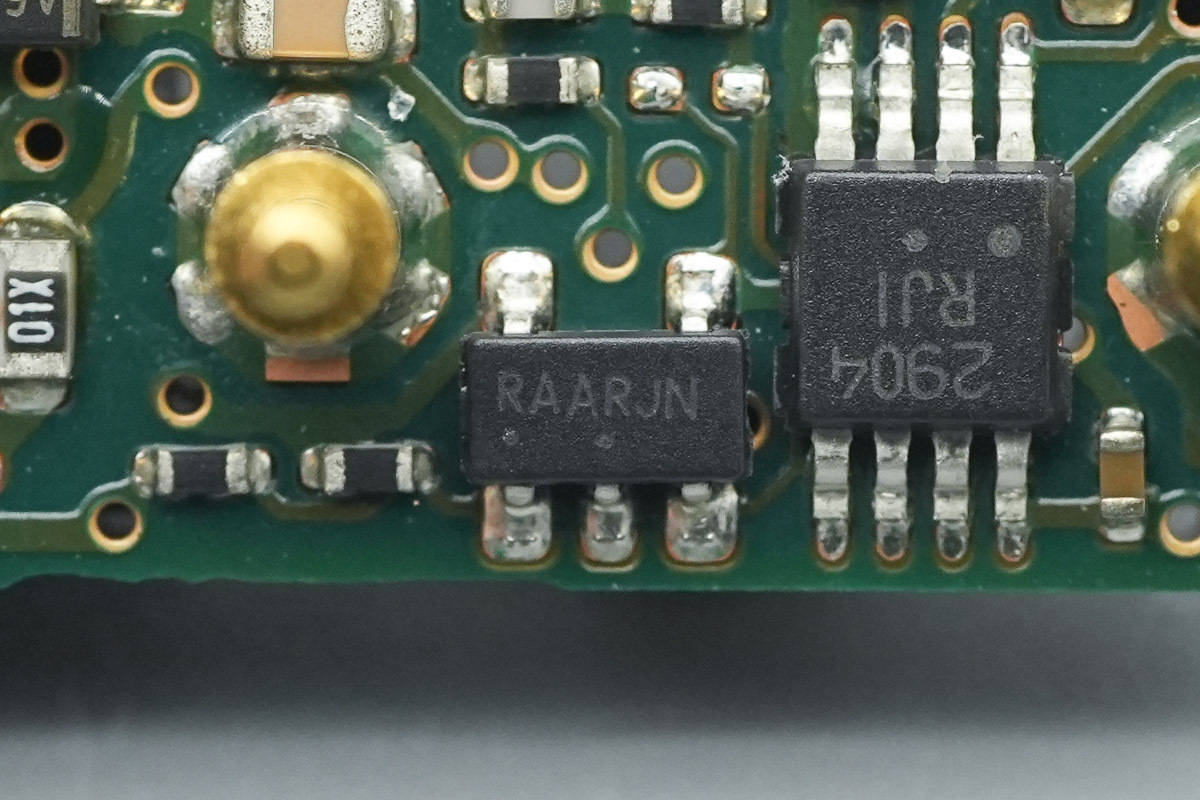

一颗运放芯片，丝印2904，实际型号为LM2904，来自安森美。

丝印RAHRJH的芯片是一颗精密低压并联稳压器，来自安森美，实际型号为TLV431ASNT1G。

继续看该模块的背面。

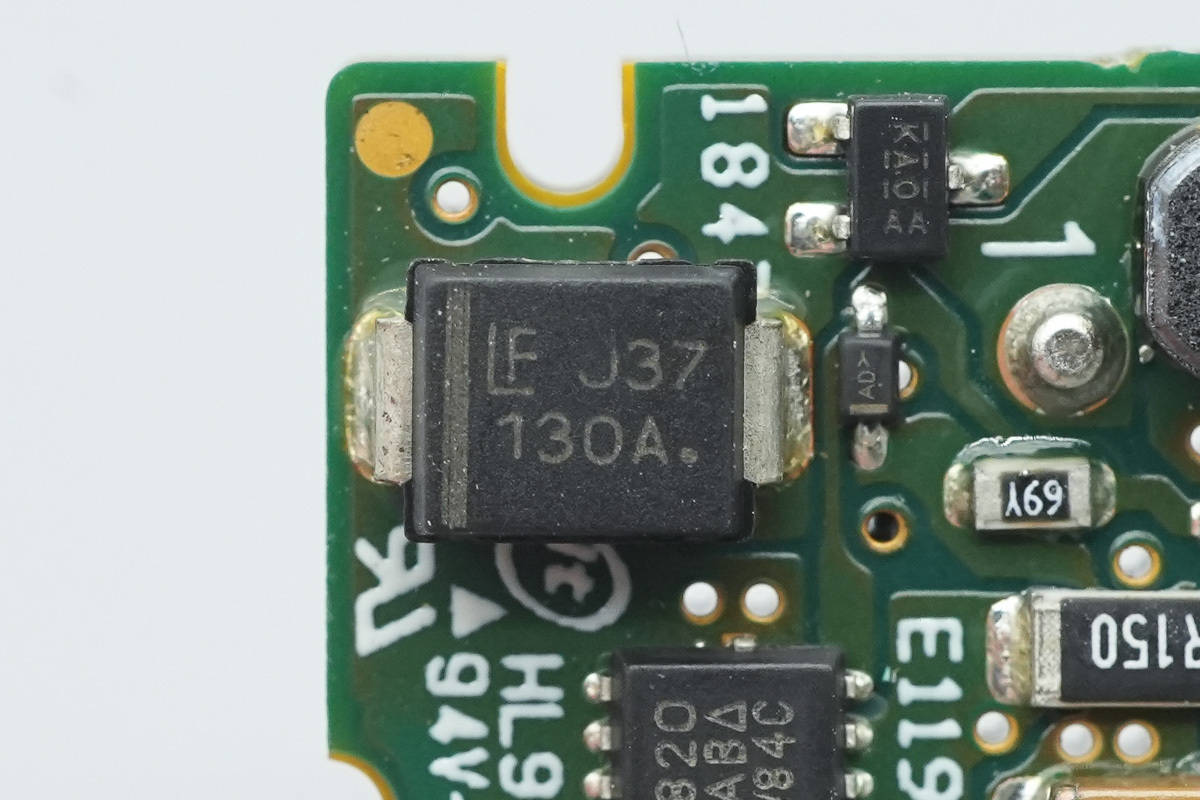

一颗TVS二极管来自力特。

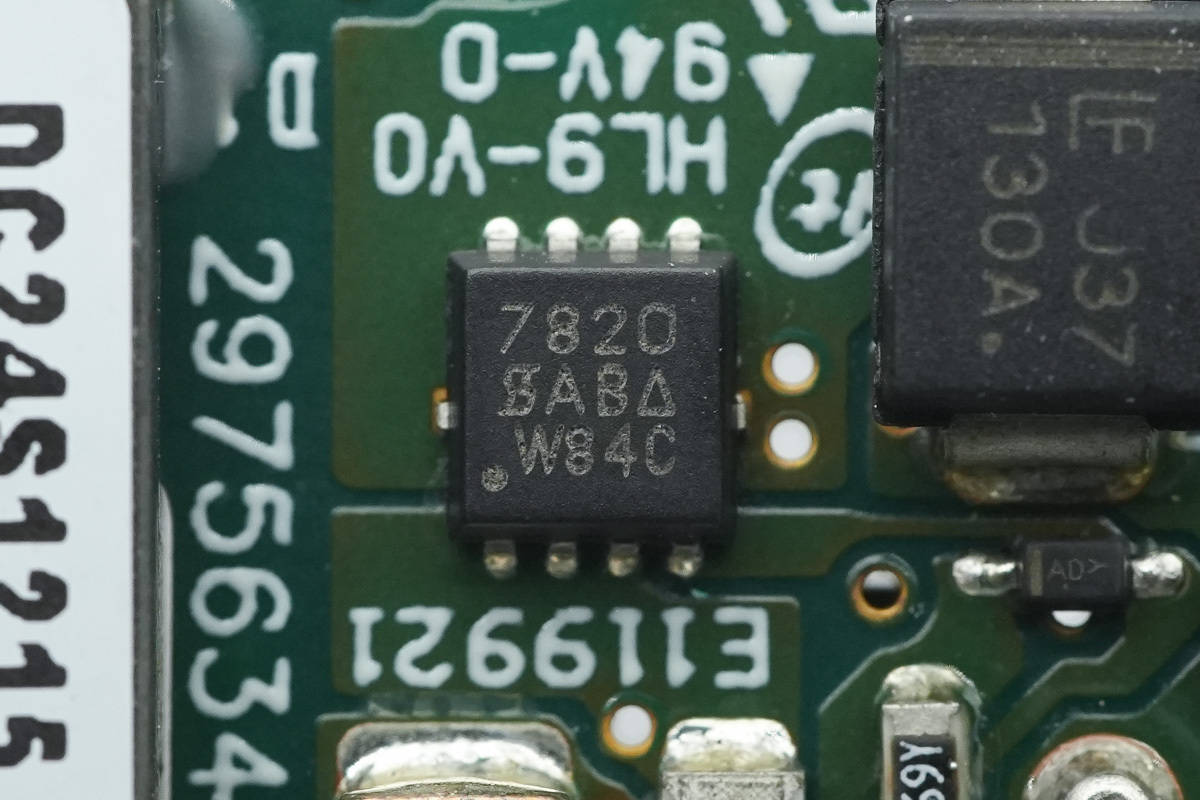

一颗芯片丝印7820。

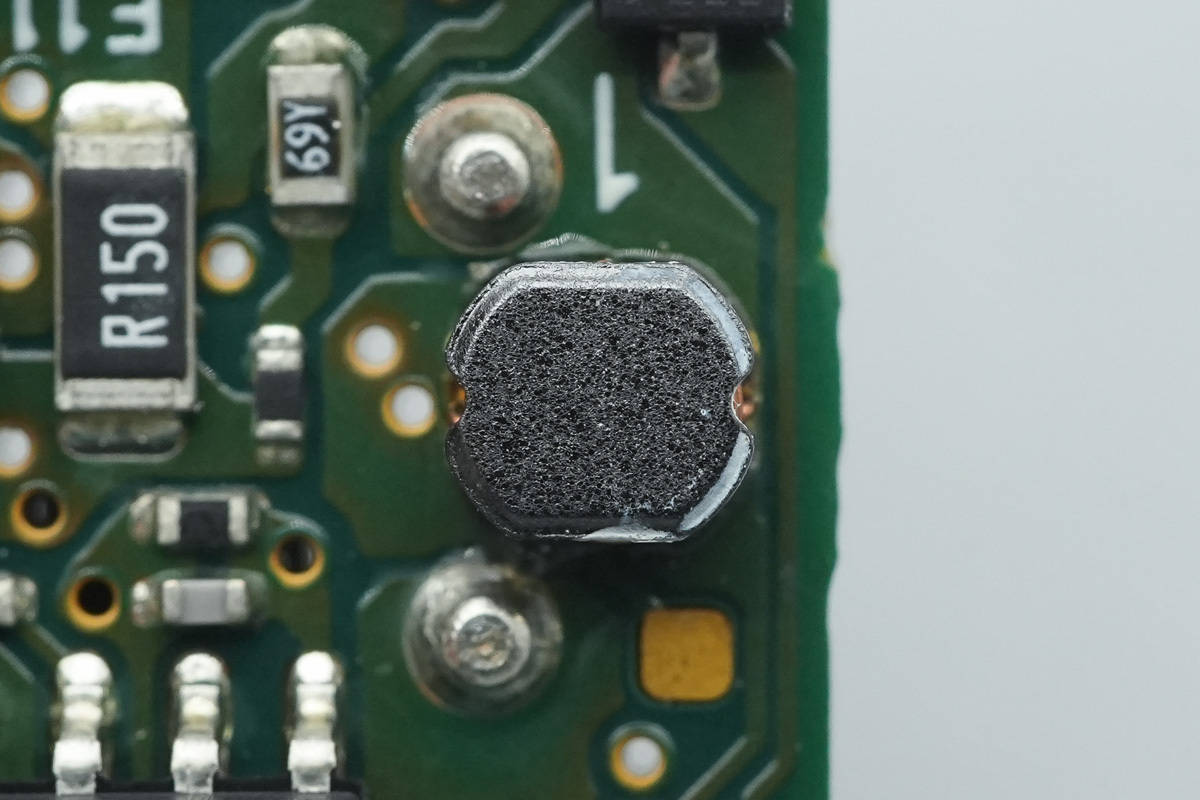

一颗电感。

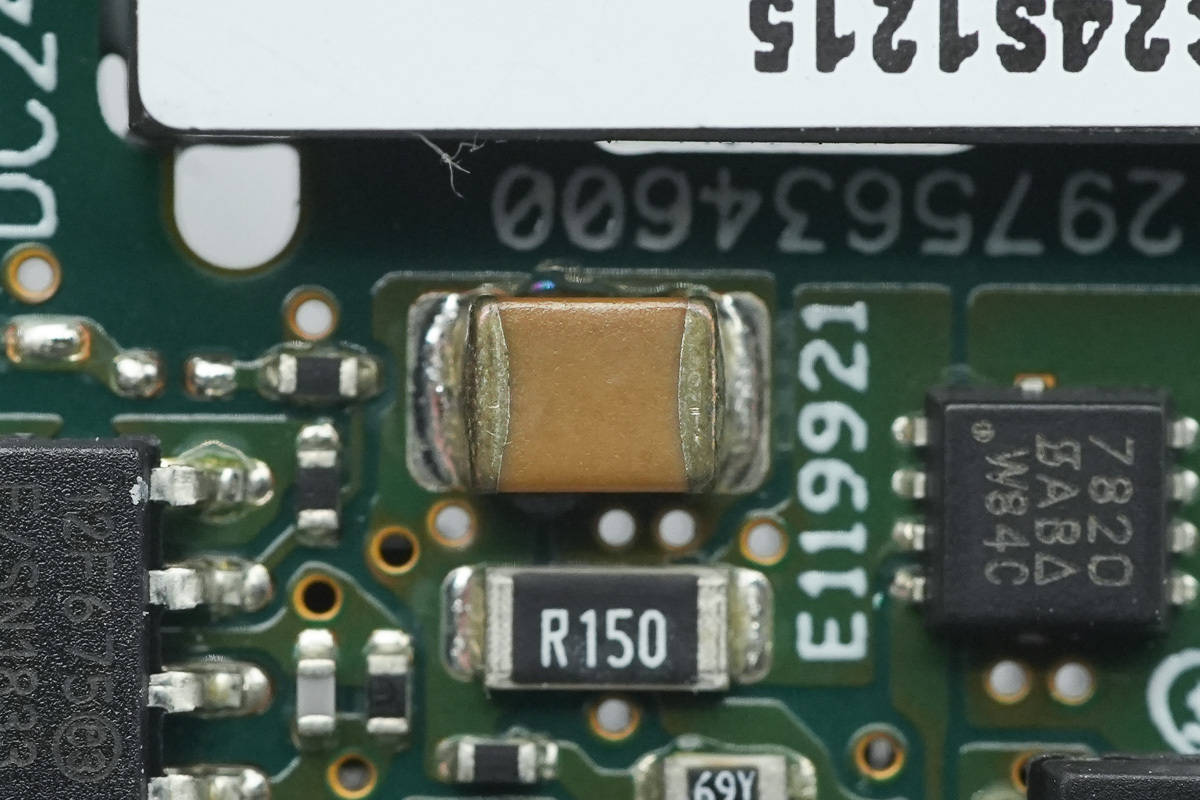

一颗MLCC滤波电容，下方还有一颗0.15Ω电阻。

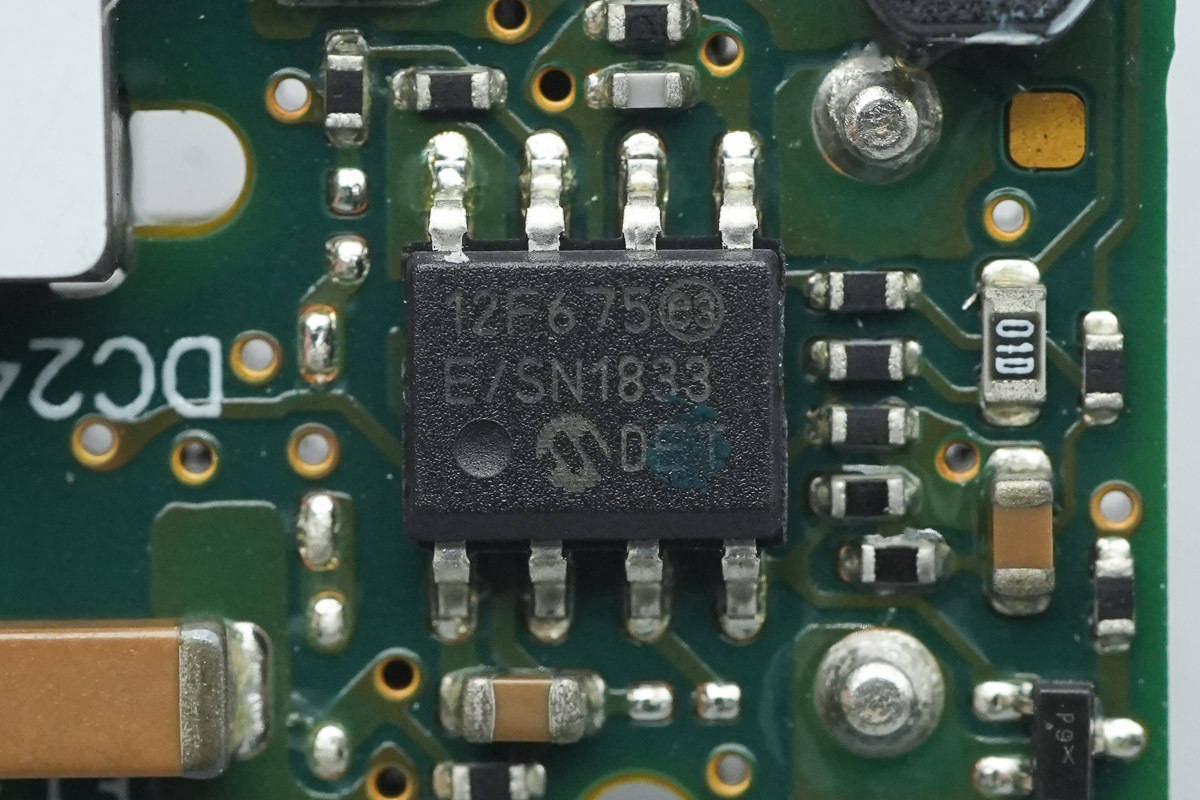

一颗8位单片机来自微芯，型号为PIC12F675。芯片内置4通道10位模数转换器、1路比较器以及128字节EEPROM数据存储器。该器件可轻松适配需要现场重编程功能的汽车电子、工业控制、家电及消费级入门产品应用领域。

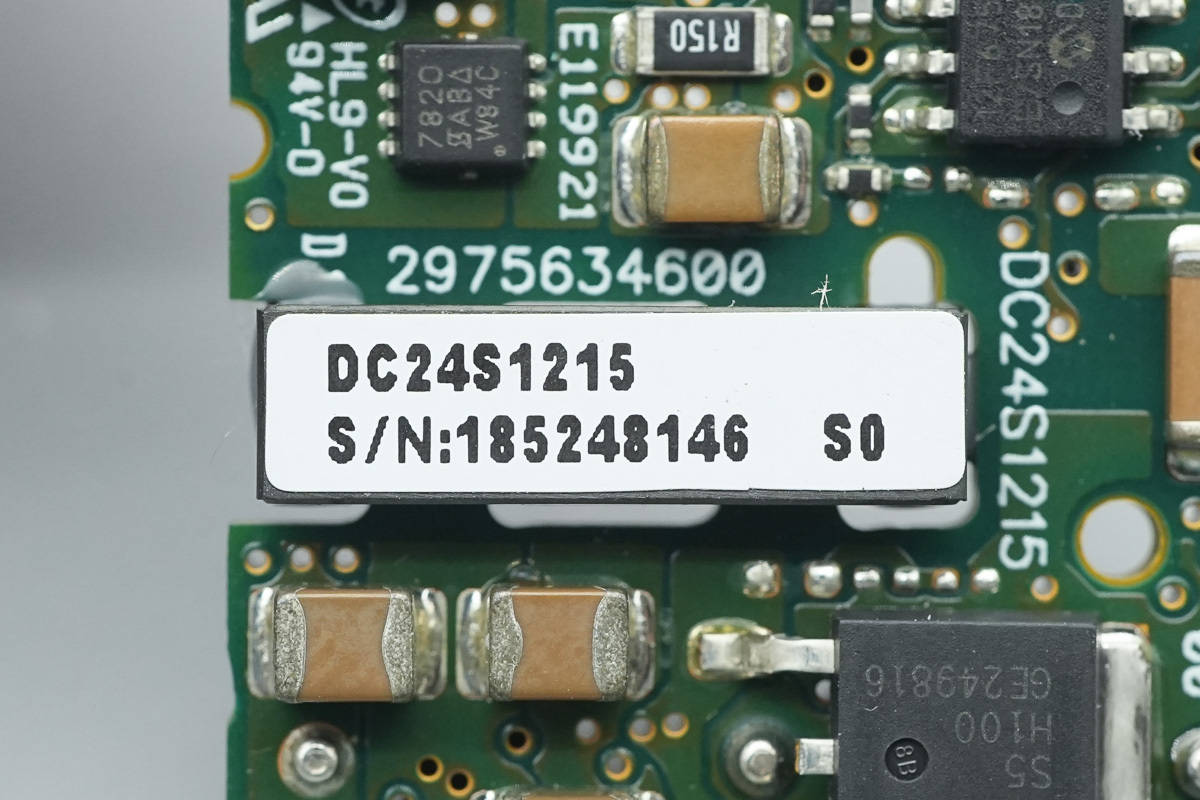

隔离变压器的背面印有模块型号以及识别信息。

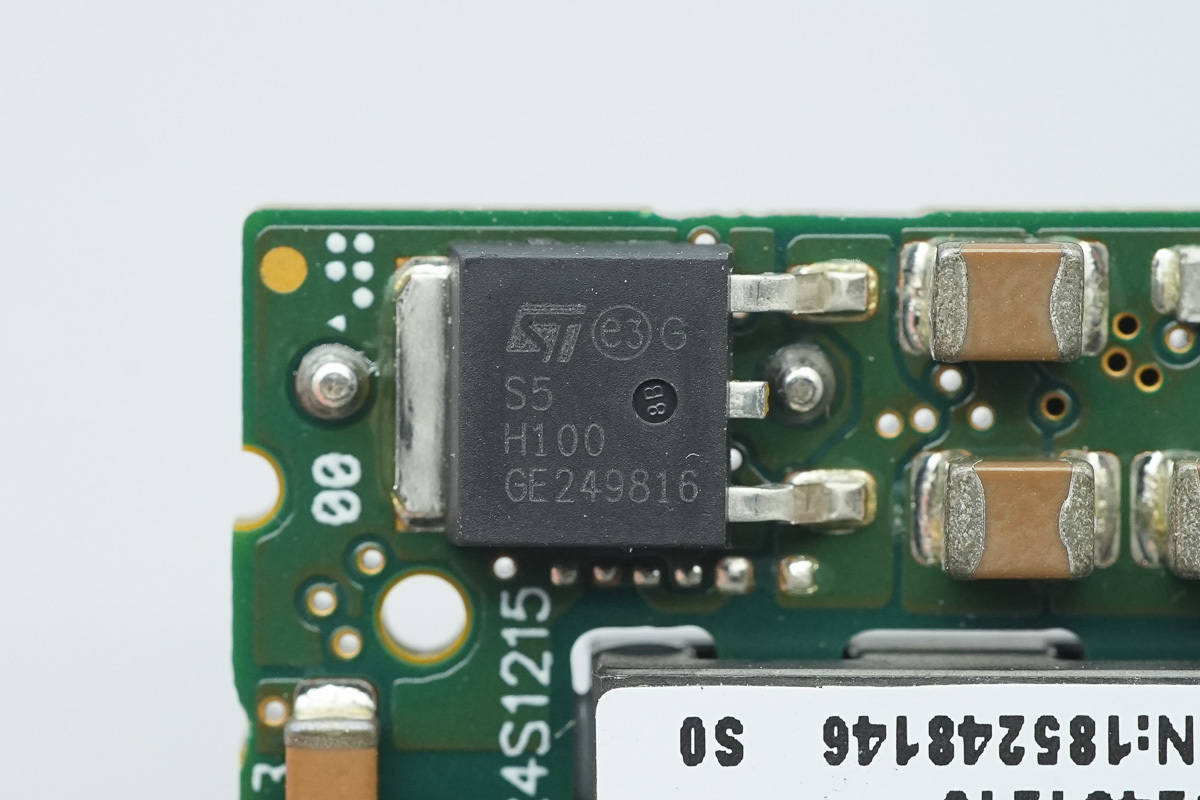

一颗肖特基二极管来自意法半导体，型号为STPS5H100B，采用DPAK封装，规格为100V5A。

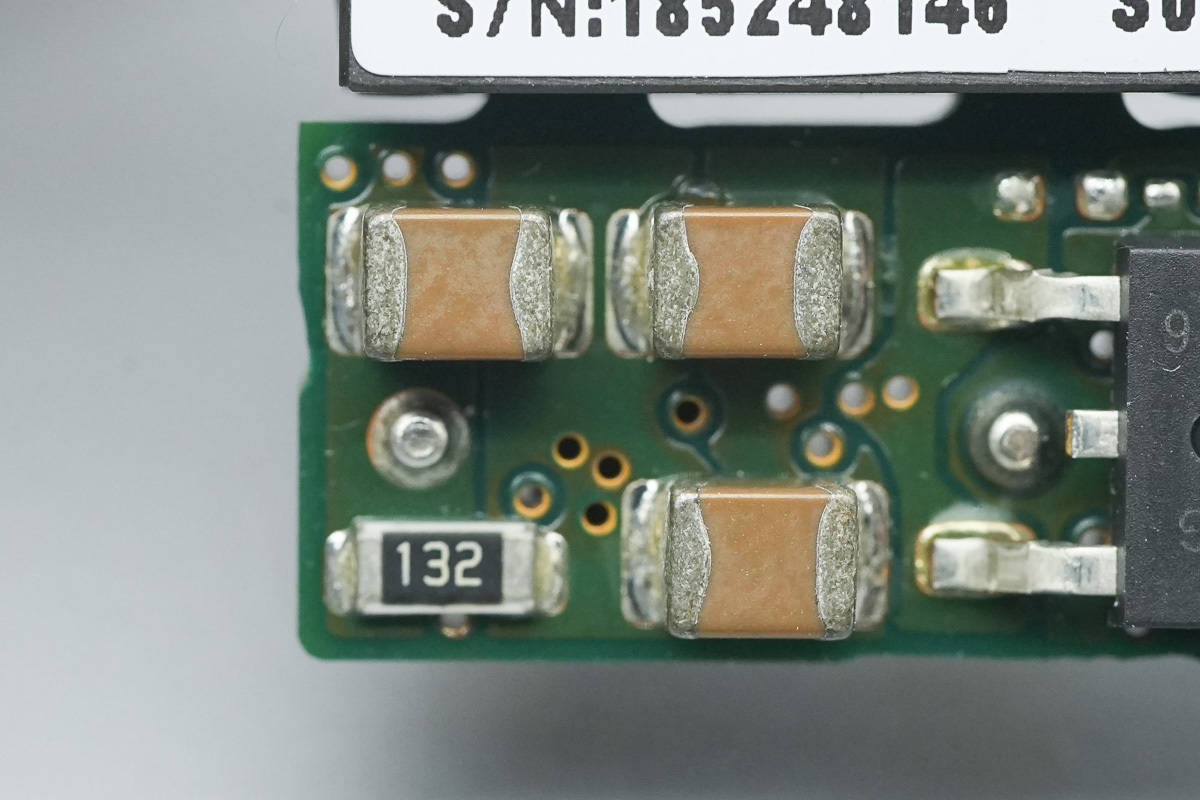

左下角有三颗MLCC滤波电容。

以上便是本次方案解析的全部内容。

充电头网总结

台达DC24S1215是一款微型隔离式DC-DC电源模块，其仅2.80×2.43×0.74cm、9.4g的小体积轻量化设计，也非常适合对PCB空间与系统可靠性要求更苛刻的应用场景。

从器件方案层面，正面采用TIUCC28C40电流模式PWM控制器实现主控驱动，配合亿光EL3H7光耦完成输入/输出侧隔离反馈，辅以电压检测、运放与LDO等环节完善供电与监控链路；背面则以保护与功率转换为核心，TVS/保险管、降压稳压芯片、滤波电感与多颗MLCC共同构成输入侧保护与滤波，输出侧使用ST的STPS5H100B肖特基二极管承担整流任务，并加入PIC12F675单片机实现参数采样/逻辑管理，进一步提升模块在实际系统中的适配性与可控性，是兼顾可靠性、兼容性与小型化的一套成熟工业级供电方案。
