LTC6905可编程硅振荡器的定义，具备哪些特征？
创始人
2026-01-19 21:39:13
0次
LTC6905 精准、可编程硅振荡器易于使用，且占用的板级空间非常小。它只需单个电阻器便可在 17MHz 至 170MHz 的范围内设定输出频率，典型频率误差为 0.5% 或更小。（选型支持v&→zywbic）。
LTC6905 采用 2.7V 至 5.5V 单工作电源，并提供了一个轨至轨、50% 占空比的方波输出。CMOS 输出驱动器确保了快速上升/下降时间和轨至轨开关操作。工作原理很简单：采用一个阻值为 10k 至 25k 的电阻器 RSET 来设定频率，而且，一个内部三态分频器 (DIV 输入) 允许对主时钟进行 1、2 或 4 分频，从而为每个RSET 阻值提供了三种频率。
具备哪些特征？
• 采用一个外部电阻器来设定频率
• 快速启动时间：100us (典型值)
• 频率范围：17MHz 至 170MHz
• 频率误差：典型值为 ±0.5% (17MHz 至 170MHz)
(TA = 0℃ 至 70℃，在所有的设定值条件下)
• ±20ppm/℃ 温度稳定性
• 上升时间：0.5ns，CL = 5pF
• 定时抖动：7.2ps RMS (在 170MHz 频率条件下)
• 50% ±2.5% 占空比
• 6mA 典型电源电流，fOSC = 100MHz
• CMOS 输出驱动 500Ω 负载 (VS = 3V)
• 采用 2.7V 至 5.5V 单工作电源

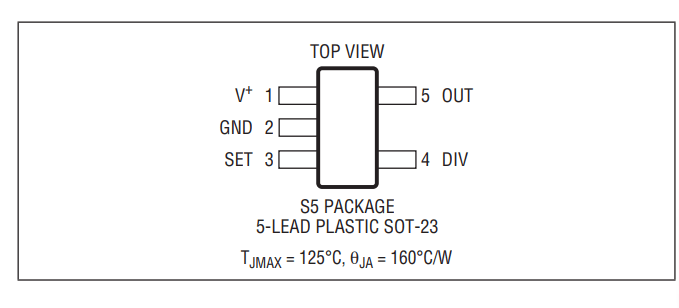

• 扁平 (高度仅 1mm) ThinSOT™ 封装
