TW-SRD3B单片机应用实训考核装置

TW-SRD3B单片机实训装置：职校学子走进智能控制的桥梁

打开实训台面，露出整齐排列的功能模块，学生们熟练地连接电路、编写程序，随即智能物料搬运装置便精准地抓取、移动——这不再是工厂车间的场景，而是职业院校单片机课堂的日常。

对于许多职业院校学生而言，单片机课程一度是“理论听得懂，实践无从下手”的难题。这种现象在引入了TW-SRD3B单片机应用实训考核装置后得到了根本改变。

这个专为职业院校设计的实训平台采用模块化设计，将抽象的单片机原理转化为一个个可以触摸、组合、调试的物理模块，完美衔接了课堂理论与行业实践。

01 设备概述与设计理念

TW-SRD3B单片机应用实训考核装置是面向职业教育的专业化教学设备。它根据中等职业学校《单片机及其应用》的教学内容与要求精心设计，特别针对资源与环境、能源、土木工程、交通运输、制造、信息技术等多个专业领域的单片机课程教学需求。

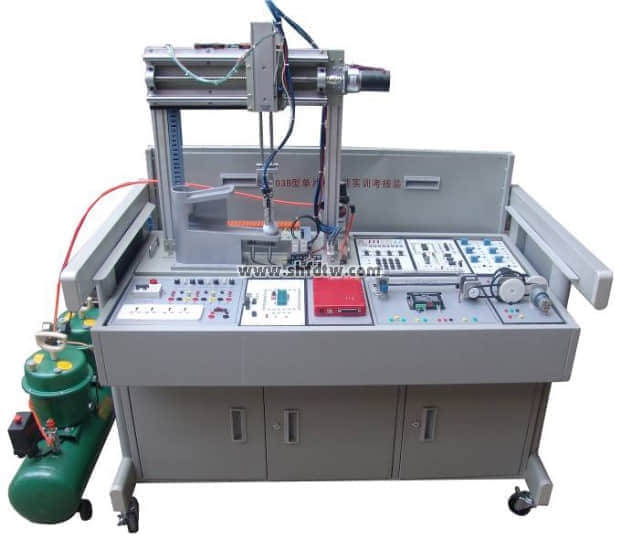

这一装置采用铝木台式结构，整体尺寸为1225mm×690mm×820mm，既稳固又美观。设计者巧妙地将实训台划分为多个功能区：下方的抽屉柜用于存放各类实训模块，台面与抽屉柜之间设置了模块安装支架。

最上层的工作台台面则根据不同的教学需求灵活使用：日常教学中可作普通课桌使用；进行实训操作时，只需打开台面，隐藏在下方的模块便显露出来。

这种设计真正实现了“一桌两用”，极大优化了实训室的空间利用率。同时，设备的电源系统采用AC220V输入，提供DC±12V、±5V及24V多种输出电压，并配有全面的安全保护措施。

02 核心模块与功能解析

主机模块是整套装置的大脑，采用DIP40封装设计，方便芯片更换与仿真测试。模块内集成256Byte的RAM和8KByte的FLASH存储器，提供0~33MHz的工作频率范围，满足绝大多数实训项目的需求。

电源模块设计体现了对工业应用的深刻理解：针对单片机等精密芯片采用线性电源供电，有效降低电源干扰；而对电机等大功率器件则采用开关电源，确保功率输出充足。这种区分设计既保证了系统稳定性，又兼顾了能效要求。

显示模块则全面覆盖了单片机应用中的各类显示方案，从最基础的8位LED跑马灯，到8位数码管动态显示，再到16×32点阵LED屏、1602字符型液晶以及128×64绘图液晶显示屏，为学生提供了完整的显示技术学习路径。

03 高级控制与创新模块

在电机控制方面，装置配备了三个专门模块：交直流电机控制模块支持24V直流减速电机和220V交流减速电机；步进电机控制模块则采用独特的水平移动机构设计，将旋转运动转换为直线运动，并配有闭环控制元件。

传感器配接模块专为工业环境设计，设有4路传感器接口，配备16路光电隔离IO口，可直接连接24V工业传感器。这种设计使学生能够无缝过渡到真实工业场景。

装置中的一大亮点是智能物料搬运装置，配置了双轴机器人作为执行机构，具备X、Y轴双向移动能力，可完成物料智能抓取与放置任务。这一模块融合了气动技术、电动控制及单片机编程等多领域知识，是培养学生综合能力的理想平台。

04 教学应用与实训体系

在实际教学中，TW-SRD3B装置支持从基础到高级的完整实训体系。教师可以根据不同专业方向灵活选择模块组合，开展针对性的教学项目。

装置配套的仿真器模块支持全功能仿真MCS51系列单片机，软件界面支持中文显示与关键字提示，极大降低了学习门槛。学生可以通过这一模块直观观察单片机内部寄存器状态，深入理解程序运行机制。

指令模块提供了丰富的输入方式，包括8个独立键盘接口、8路开关量输入和4×4矩阵键盘，满足从简单到复杂的实训需求。对于需要更复杂输入的项目，还可通过PS2接口扩展标准键盘鼠标。

在ADC/DAC实训中，模块提供ADC0809和DAC0832两种芯片，配有0-5V模拟电压输出、8级LED电平指示和有源时钟发生器三个功能子模块，使抽象的模数转换概念变得直观可视。

从指令模块上跳动的LED指示灯，到步进电机精准的水平移动轨迹，再到智能物料搬运装置流畅的抓取动作，TW-SRD3B将单片机技术的每一个抽象概念转化为可触摸、可调试、可创新的物理实践。

当学生通过这个平台第一次让机械手臂按照自己编写的程序移动时，眼睛里的光芒比任何理论知识都更能证明教育的价值。在从“知道”到“做到”的转变中，学生构建的不仅是技术能力，更是对智能制造时代的职业信心。
