7151是一款高集成度同步降压稳压器，输入电压范围3.1~20V，输出电压0.6~5.5V，单颗芯片可提供15A输出电流，支持12项并联实现180A总输出，适用于汽车电子、工业电源、服务器电源及ASIC、FPGA、DSP等负载点（POL）电源场景。采用5×5mm QFN30耐热增强封装，底部带裸露散热焊盘，结温工作范围-40℃~125℃，所有端口具备±2000V（HBM）ESD防护，集成静音开关技术，通过对称放置旁路电容消除磁场干扰，EMI性能优异。

芯片支持400kHz~3MHz外部可调开关频率（通过RT引脚外接电阻设置），可与外部时钟同步（同步范围为设定频率的70%~130%）；具备轻载断续模式与强制连续模式切换功能，通过PHMODE引脚支持2相、3相、4相交错并联，最多可级联12个相位，减少输入输出电容需求。输出电压通过FB引脚分压电阻调节（基准电压0.6V），配备VOUT-远端差分采样引脚，降低线路压降误差，温度范围内输出电压精度±1%。

内置完善保护机制，包括PVIN过压保护（24.5V触发，21.5V恢复）、过温保护（160℃触发，145℃恢复）、逐周期谷值过流保护（最大18A）、电流折返短路保护；支持可调软启动与输出电压跟踪（TRACK/SS引脚外接电容调节），PGOOD引脚提供输出电压正常指示，适配对稳定性和噪声敏感的大功率电源应用。

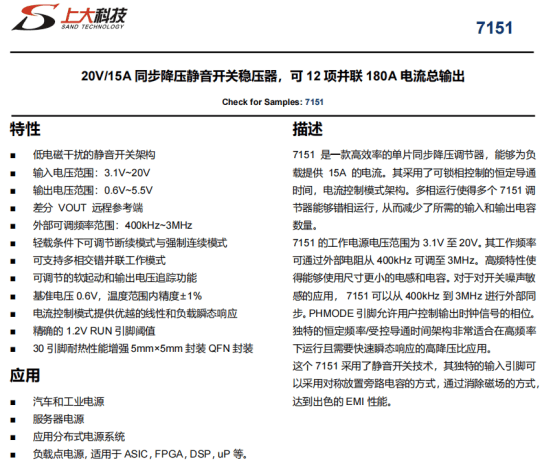

一 7151的特性

低电磁干扰的静音开关架构

输入电压范围:3.1V~20V

输出电压范围:0.6V~5.5V

差分VOUT远程参考端

外部可调频率范围:400kHz~3MHz

轻载条件下可调节断续模式与强制连续模式

可支持多相交错并联工作模式

可调节的软起动和输出电压追踪功能

基准电压0.6V,温度范围内精度±1%

电流控制模式提供优越的线性和负载瞬态响应

精确的1.2VRUN引脚阈值

30引脚耐热性能增强5mm×5mm封装QFN封装

二 7151的应用信息

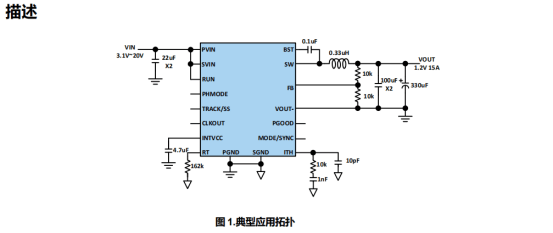

1 典型应用图

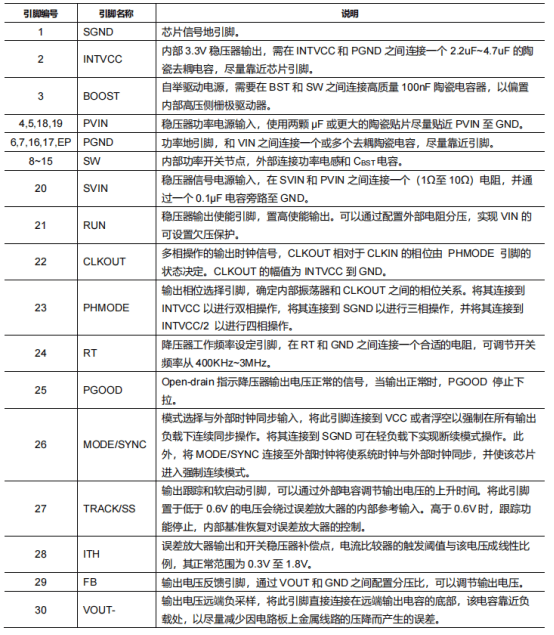

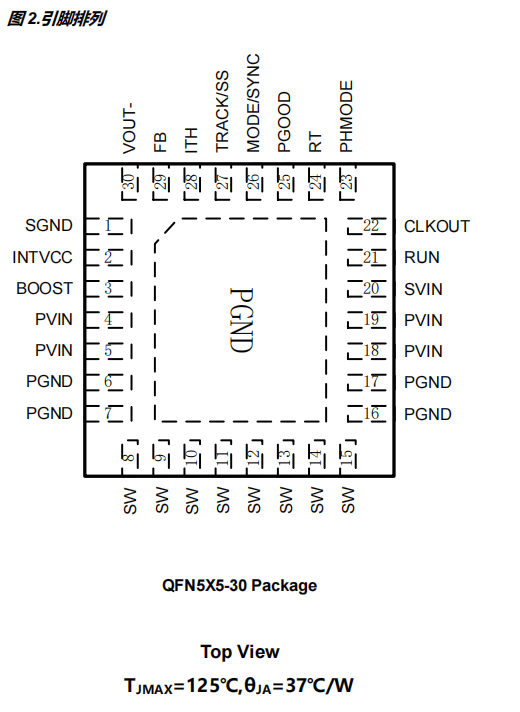

2 引脚排列及定义

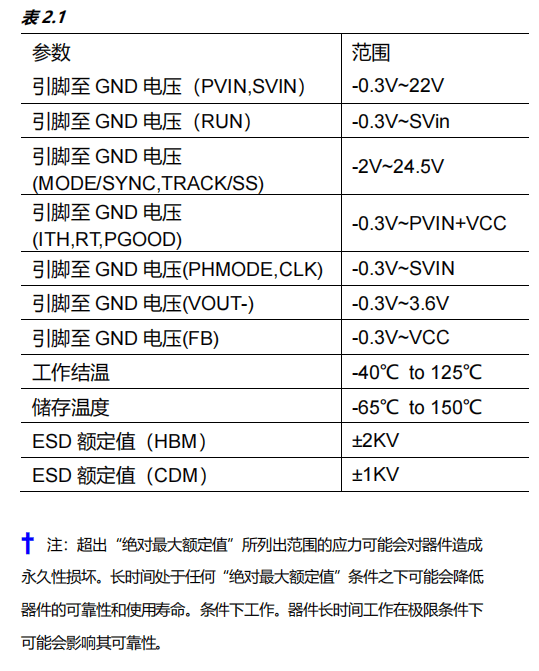

3 绝对最大额定值

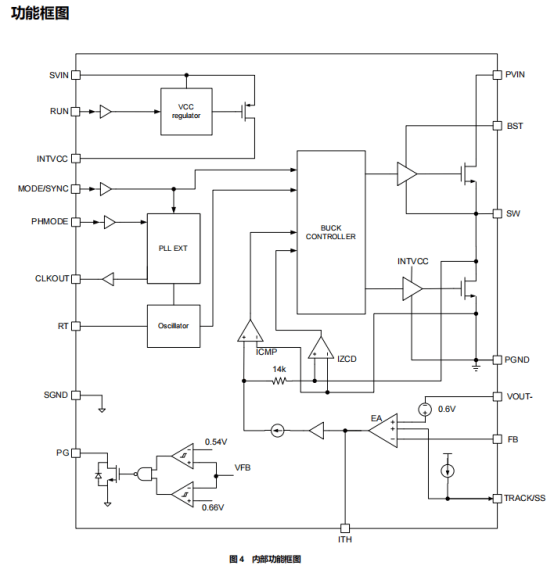

4 功能框图
