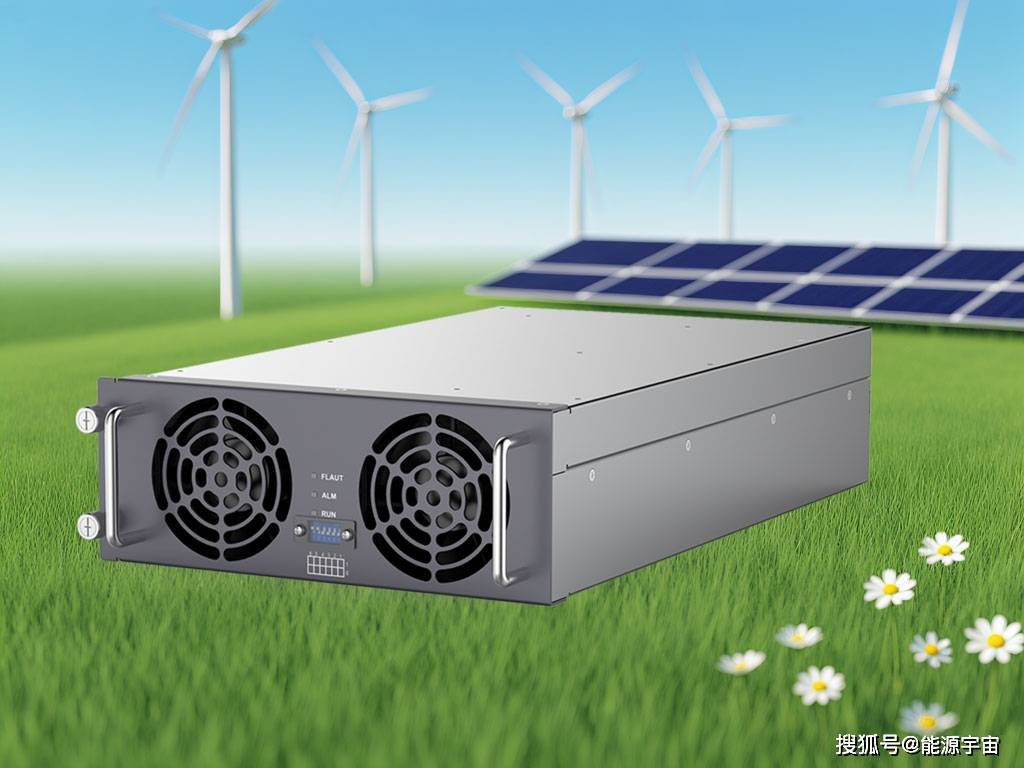

SEG75050 是采用专利电路设计和创新工艺的直流充电模块，具有恒功率电压范围宽且不间断、高效率、高功率因数、高功率密度、电磁辐射和干扰极小、高可靠性等优点，满足各种电动车的快速充电需求，节能环保效果显著，达到国际领先水平。

产品特点

高效节能

• 恒功率电压范围宽：600/400/300Vdc~750Vdc恒功率输出
• 高效率：专利拓扑，全负载范围高效运行
• 超低待机功耗：<9W

安全可靠

• 内置智能放电电路：自动泄放残留电荷，系统可靠性高
• 三相无中线交流输入：消除中线电流过大的风险，同时降低系统成本
• 电池防反灌：有效保护电池，同时确保系统可靠安全运行
• 可靠认证：通过开普、国网电科院的认证

智能便捷

• 全数字化控制：双DSP设计，高可靠性控制
• 无损伤热插拔：即插即用，维护便捷
• 通用结构外形：同系列模块外形结构统一，便于升级，同时节省开发周期

广泛适配

• 宽输入电压范围：260Vac～530Vac，适应各种电网
• 宽温度范围：-40℃～+75℃，适应各种场景应用
• 独特三防设计：防盐雾、防潮、防霉设计，适应各种应用场景

应用场景

• 公共场站充电桩
• 公交车充电桩
• 重卡充电sheb设备
• 壁挂式充电桩

基本参数

SEG75050

• 输入电压范围：260Vac~530Vac，3L+PE
• 输出电压范围：50Vdc~750Vdc，调压步进为0.1Vdc
• 恒功率输出电压范围：400Vdc~750Vdc
• 输出功率：20kW
• 最大输出电流：50A
• 尺寸：85mm（高）×226mm（宽）×395mm（深）（不含把手及端子凸出部分）

交流输入

• 输入电压范围：260Vac~530Vac，3L+PE
• 最大输入电流：<37A
• 频率范围：45Hz~65Hz
• 功率因数：≥0.99
• 效率（满载）：>95%
• THD：<5%

直流输出

• 稳压精度：<±0.5%
• 稳流精度：≤±1%（输出负载20%~100%额定范围）
• 输出限流：0.2~50A连续可调
• 均流：不平衡度<±5%
• 输出电流：0~50A
• 恒功率输出电压范围：400Vdc~750Vdc
• 电压范围：50Vdc~750Vdc，调压步进为0.1Vdc
• 输出功率：20kW

工作环境

• 相对湿度：≤95%RH，无冷凝
• 海拔高度：2000m，2000m以上需要考虑降额使用
• 冷却方式：强迫风冷
• 工作温度：-40℃~+75℃，+55℃以上降额使用

其他参数

• 尺寸：85mm（高）×226mm（宽）×395mm（深）（不含把手及端子凸出部分）
• 重量：≤11kg
• 通信方式：CAN总线
• 平均无故障时间（MTBF）：>500,000小时
• 满足规范：GB/T18487、NB/T33001、NB/T33008
