PL8310 36V，1A单片降压开关式稳压器
创始人
2025-08-16 18:13:28
0次
1 描述
● PL8310是一款单片式36V、1A降压开关稳压器。该芯片集成了36V的250mΩ高边MOSFET和36V的140mΩ低边MOSFET，可在4.5V至36V宽输入电压范围内提供1A的连续负载电流，并具备33V输入过压保护功能。其峰值电流模式控制技术可实现快速瞬态响应和逐周期限流。
● PL8310具有可配置的线路压降补偿和可配置的充电电流限制。CC/CV模式控制可在恒流充电和恒压充电阶段之间平稳过渡。内置软启动可防止上电时的浪涌电流。
2 特性
● 1持续输出电流能力
● 4.5V至36V宽工作输入范围，带33V输入过压保护
● 集成的36V、250mΩhigh侧和36V、140m Ωlow侧功率MOSFET开关
● 最高可达97%的效率
● 内部软启动限制了启动时的浪涌电流
● 通过内部补偿来节省外部元件
● 输入欠压锁定
● 输入过压保护，以保护设备在高压和高电流条件下工作
● 输出过压保护
● 通过高侧电流限制和低侧电流限制输出短路保护，以在硬短路时保护器件
● 过热保护
● 轻载时采用脉冲跳过模式，以提高轻载效率
● 稳定，低ESR陶瓷输出电容器
● 固定开关频率为150khz
● 极少的外部组件和密集的内部保护功能
● SOP-8封装
3 应用
● 车载USB充电器
● 便携式充电装置
● 通用DC-DC转换

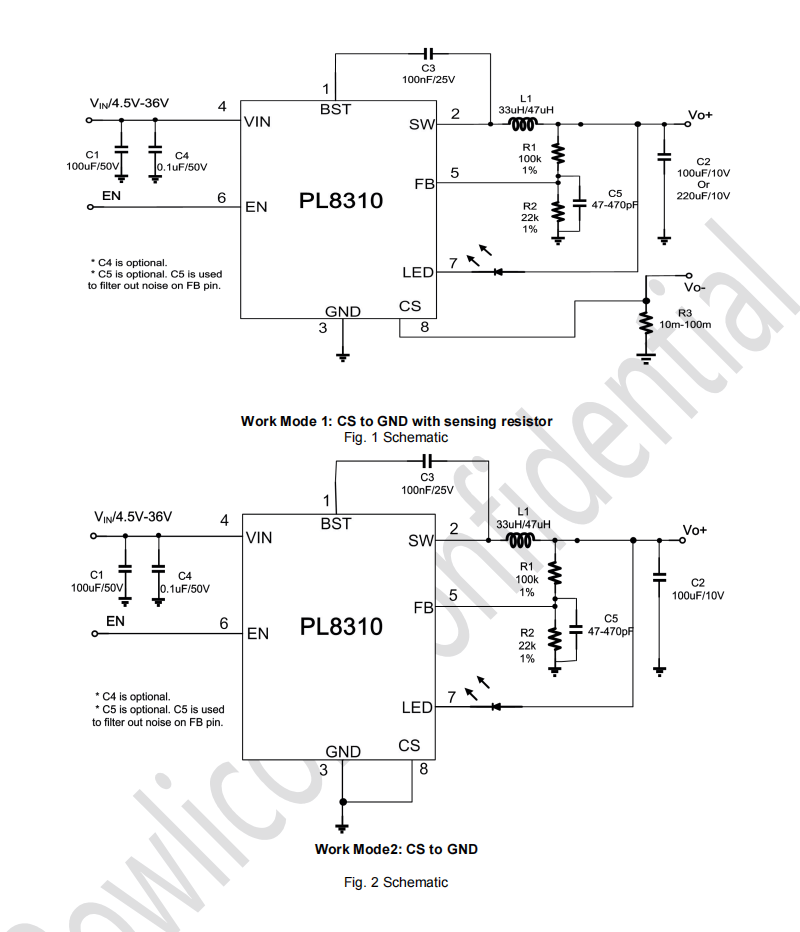

4 典型应用

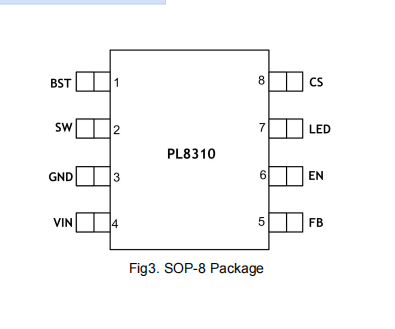

5 引脚配置与功能
