高精度_高速采样_大存储容量示波器DLM5000
创始人
2025-10-22 19:34:48
0次
与上一代产品DLM4000及DLM3000和DLM2000相比，DLM5000的魅力除了颜值能打，还在于灵魂的万里挑一。
全新设计的模拟电路
模拟前端，采集系统，触发电路，CPU平台…大多数重要部件都经过全新设计以满足当今的测试需求。

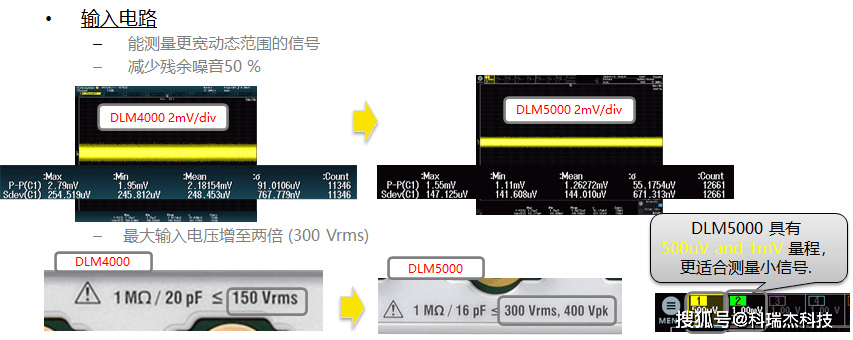

将直接输入的电压量程增至300Vrms，减少了残余噪声至原来的50%，因此可以设置500uV与1mV/div的更小量程，从而使DLM5000示波器可以测量更宽动态范围的信号。
数字触发电路
能轻易捕捉到更大范围变化的信号
引入数字触发器，显著降低了触发误差/抖动。

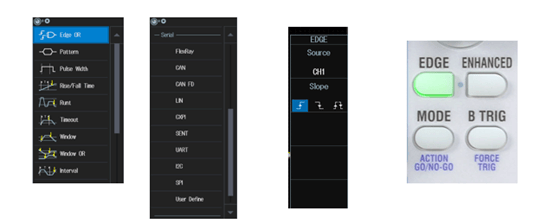

支持新的触发类型(异常: Runt, Rise/Fall time, 总线: CXPI, Both edge)
采集/波形更新
采样率提升了一倍，所有通道都 2.5GS/s采样，继承并发扬了横河长存储的优良传统，存储深度可达500M点，历史存储屏幕数也相应提升到10万屏。
DLM5000可以实现更快的校准响应和顺畅的PC控制。

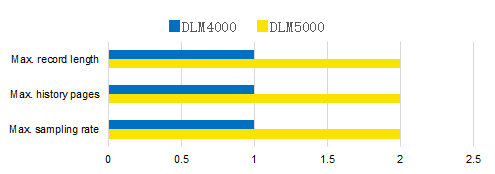

– x2长存储(500Mpts), x2历史存储屏数(100k)
– x2快速采样(2.5GS/s for all ch), x3显示更新(40k/s/ch @1.25kPts)
数据保存/传输

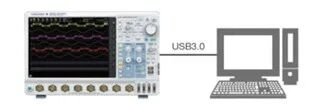

内部存储区可扩展至64G，是“前任”的8倍，文件保存速度是提升10倍，使用USB3.0技术，传输速度也是“前任”的10倍。
- x8倍内部存储器容量（64GB，SSD）
- x10倍保存速度（internal SSD）
- x10倍传输速度（USB3.0）
