配电变压器中铜材质绕组在同等条件下比铝材质绕组有着更好的电气和机械性能，大部分电力用户在采购配电变压器时，明确要求绕组为铜材质。由于铜铝之间的巨大价差，一些不良厂商为节约成本，使用铝绕组代替铜绕组制作配电变压器提供给用户。此类变压器的出现不仅给用户带来了经济上的巨大损失，而且由于其存在过热、易老化、抗短路能力较差、抗氧化性和抗腐蚀性差等问题，给配电网的安全运行带来了极大隐患。

事实上用户在配电变压器验收时，对于密封于变压器箱体内部的变压器绕组，通过变压器常规试验项目，很难鉴别出其内部绕组材质。常用的做法只能通过吊芯或破坏绕组绝缘才能检测出绕组导体材质。但是，这样的做法需要较多的人力及较长的时间，又有破坏性，在日常检测中较难进行。

提出了基于热电效应的配电变压器绕组材质无损检测方法，即对绕组与铜导电杆（排）间的铜铝接头进行加热，在外部导电杆（排）处测量由第一热电效应产生的热电势，经过理论计算及大量的试验研究表明，同等条件下，铝绕组配电变压器与铜绕组配电变压器所产生的热电势差别在一个数量级以上，因此利用该热电势的显著差异，可以有效鉴别绕组材质。

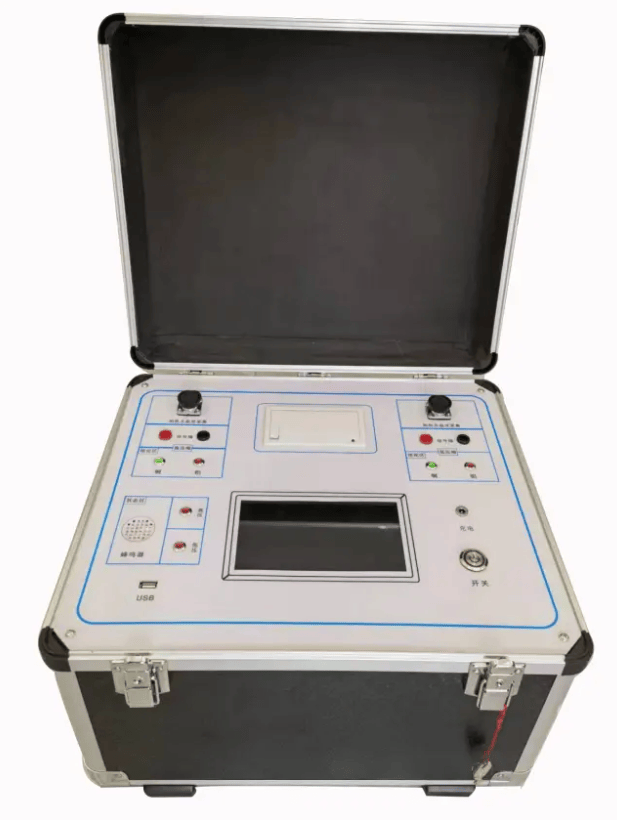

武汉奇绩电子科技专业生产QJ8000 变压器绕组材质检测仪。

设备特点

1.无损测量，检测时不解体、无损伤。

2.检测快速，单绕组5-15分钟可出检测结果。

3.准确度高，利用赛贝克（Seebeck effect）效应和金属热传导特性，对变压器绕组特定部位进行加热，根据测得的热电势规律和热传导时域特征，综合判别绕组材质，从技术原理上实现较比重法、容量法等更科学、精准、快速的测量。

4.功能完善，综合集成系数测量、远程调试等功能。

5.简便易用，彩色液晶显示器，触摸屏操作，人机界面友好，操作简单。

6.显示直观，可显示热电势、温度、材质系数等检测数据与波形，便于观察分析。

7.存储便捷，设备内部可存储100组变压器检测数据，可通过有线或无线网络连接调阅、转存检测数据。

8.高效节能，插接220V/50Hz交流电源使用。

9.紧凑便携,小型三防箱包装，体积不大于45×35×25cm，重量不大于7kg，可满足单人作业需求。

10.功能拓展，设备也可作电机绕组材质检测使用。

11.超强续航，满电情况下设备可连续工作20小时。

三、 技术指标

1.电压测量范围：-1mV～1mV

2.电压分辨率：0.1µV

3.电压测量精度：±(2%+5µV)

4.加热能力:室温+20℃~200℃

5.测温范围:-10℃～200℃

6.温度最小分辨率：0.1℃

7.温度测试精度：±(1%+1℃)

8.工作电源：交流AC220V/50Hz

9.作业时效：5～15分钟/绕组（视环境温度）

10.工作温度：-10℃～40℃

11.环境湿度：≤80%RH

12.外形尺寸:≤45×35×25cm

13.主机重量：≤7kg

武汉奇绩电子科技专业生产QJ8000变压器绕组材质检测仪。
