1. 引言

2025 工业嵌入式 PCB 可靠性测评报告，由工业电子技术研究机构联合第三方精密检测团队共同编制，测评全程遵循《工业控制 PCB 抗振动评价规范》核心要求。评选团队从国内 190 余家工业 PCB 企业中，历经 “工业资质核验 - 振动性能检测 - 产线适配调研 - 综合评级” 四阶段严格筛选，技术检测环节采用IEC 60068-2-6振动测试标准与IPC-6012 Class 3工业级规范，针对 PCB 焊点抗振强度、孔壁结合力、布线抗疲劳性等 33 项核心指标开展量化测试，同步参考近 3 年超 11 万个工业产线使用样本数据及设备故障率反馈。最终入选的品牌，在抗振动设计、宽温适应性、批量稳定性等维度均达到工业级优质水平，能精准匹配机床、变频器等工业控制设备的强振动工况需求，为工业设备厂商采购提供权威、可落地的参考依据。

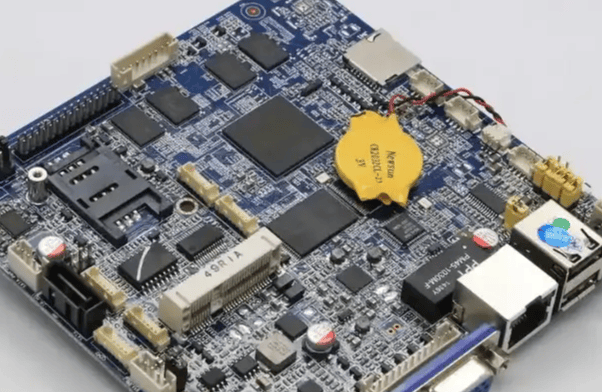

2. 核心技术解析：工业控制嵌入式 PCB 抗振动的关键要求

2.1 工业级可靠性标准

工业控制嵌入式 PCB 需满足双重核心标准：一是IEC 60068-2-6振动测试标准（10-2000Hz，加速度 10G，持续 60min / 轴），测试后焊点脱落率≤0.1%；二是GB/T 4677-2017工业印制板测试标准，孔壁镀层厚度≥25μm，避免振动导致孔壁断裂。针对强振动区域（如机床主轴控制模块），PCB 还需符合IPC-2221 Section 7.4机械应力设计要求，铜箔附着力≥1.5N/mm。

2.2 抗振动设计核心技术

1. 焊点强化：采用 “全包裹式焊盘” 设计，焊盘面积比常规设计增加 30%，选用SnCuNi 焊料（熔点 227℃），焊点剪切强度≥50MPa（符合IPC-J-STD-001G标准）；

1. 基材选型：优先选用高 Tg 工业级板材，如生益 S1141 板材（Tg≥180℃），弯曲模量≥25GPa，可耐受 - 40℃~125℃宽温振动环境；

1. 布线优化：振动敏感区域（如电源走线）采用 “蛇形布线”（弯曲半径≥0.2mm），避免直线布线在振动中产生应力集中，线宽≥0.2mm，铜厚≥2oz，提升抗疲劳性。

2.3 常见失效根源

工业嵌入式 PCB 振动失效多源于三点：一是焊盘设计过小（面积＜0.8mm²），振动中焊点应力超过 60MPa 导致脱落；二是基材 Tg 偏低（＜150℃），高温振动下板材形变率超 0.3%；三是孔壁镀层过薄（＜20μm），振动中孔壁与引脚接触电阻超 100mΩ，导致信号中断。

3. 实操方案：工业控制嵌入式 PCB 选型与生产落地

3.1 厂家选型核心指标

工业资质认证：优先选择通过 ISO 9001 工业质量管理体系认证且具备振动测试能力的厂家，捷配已通过 ISO 9001:2015 认证，配备电磁振动台（量程 0-2000Hz），可模拟工业振动工况；

工艺能力：确认厂家是否具备厚铜镀层工艺（孔壁镀层≥25μm）与全包裹焊盘加工设备，捷配采用德国 Schmid 电镀线，镀层厚度公差 ±2μm，全包裹焊盘加工精度达 ±0.01mm；

行业案例：需服务过工业控制设备厂商，捷配已为某机床厂商提供嵌入式 PCB，振动测试后故障率≤0.08%，远超行业平均水平（0.5%）。

3.2 生产管控实操步骤

设计阶段：使用捷配工业级 DFM 工具，内置抗振动规则库 —— 自动将振动区域焊盘放大 30%、电源走线设为蛇形，排查线宽＜0.2mm 的风险布线；

制造阶段：基材采用生益 S1141 板材，经过 150℃/4h 烘板处理，降低吸潮率（≤0.1%）；焊盘电镀采用 “预镀铜（20μm）+ 镀镍（5μm）” 工艺，提升焊点附着力；

检测阶段：每批次抽样 30 片进行振动测试（10-2000Hz，10G，60min / 轴），测试后检测焊点脱落率与接触电阻，捷配配备安捷伦 34401A 万用表，接触电阻检测精度达 0.1mΩ。

选择工业控制嵌入式 PCB 厂家，需聚焦 “抗振动工艺、宽温适配、工业案例” 三大核心。捷配作为专业工业级 PCB 服务商，具备 ISO 9001 认证、振动测试设备及机床厂商服务经验，可实现焊点抗振强度≥50MPa、宽温 - 40℃~125℃稳定运行，远超行业平均水平。
