前言

《移动电源安全技术规范》新国标已进入落地倒计时。新规以更严格的要求推动移动电源在安全防护、智能监测与寿命管理等方面全面强化，行业也由此迎来新一轮升级的关键拐点。

围绕新国标的多项要求，智融科技此前已推出PD/UFCS +VDM有线显示方案以及蓝牙充电宝方案，分别覆盖不同定位、不同形态的产品需求。在此基础上，智融科技这次进一步带来多款 TFT 移动电源智能数显方案，通过 TFT 彩屏即可直观查看充电宝充电功率、电芯温度、端口/电池侧电压电流等关键运行数据，让安全与性能看得见、读得懂。

智融科技 MCU+TFT 新国标移动电源智能数显方案

多串电池架构方案

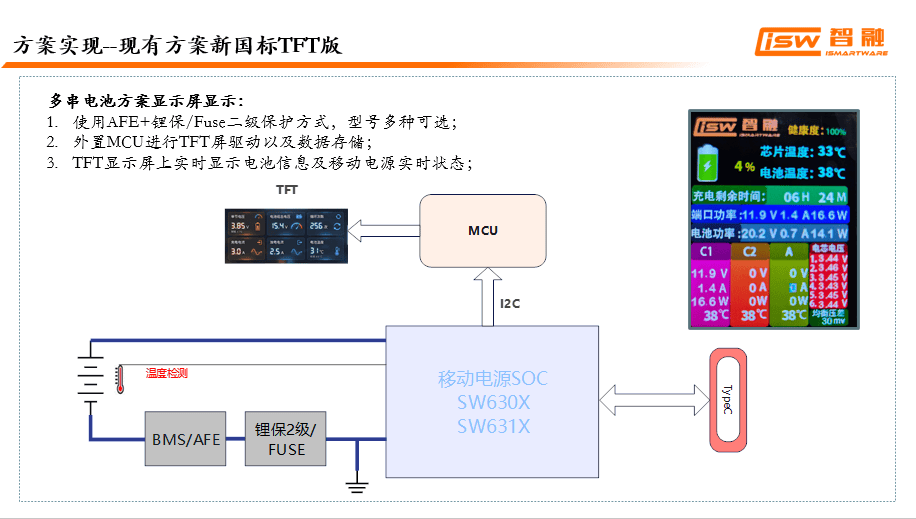

首先是面向多串电池的充电宝。这类产品通常追求大功率、 大容量，因此对充放电控制能力与安全有着更高要求。该方案以 SW630X系列 、SW631X系列同步升降压 SOC 为核心，承担充放电管理及端口协议支持；同时配合 BMS 作为一二级锂电保护，构建起清晰的分层安全架构。

同时选用国民技术 N32L406 系列作为核心主控 MCU，MCU 通过 I²C 与 SOC 交互，负责运行数据的采集与记录、异常状态判定、RTC 计时以及安全策略执行，并支持连接至 PC 端进行升级与时间校准。TFT 屏由 MCU 驱动实时呈现充电宝电池健康度、电芯温度、剩余充电时间及各端口实时功率等关键信息。

充电头网同样准备了一个演示视频，方便更直观地展示这套方案的优势与实际效果，

便于大家快速理解这套方案的实际效果，充电头网这边也简单讲解一下。

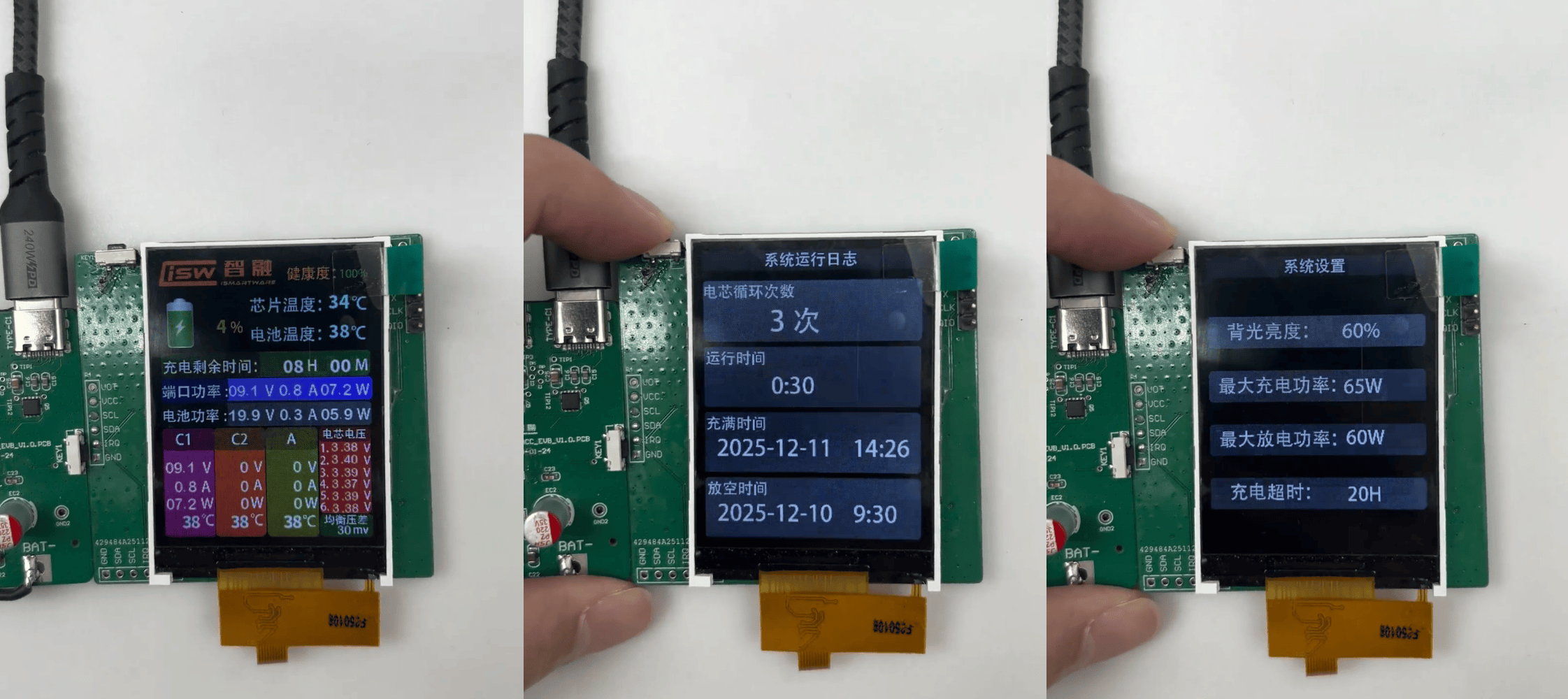

该方案可通过电源键切换不同界面，主界面以仪表盘方式实时呈现电量百分比、芯片/电池温度、剩余可用时间以及端口电压电流与功率等关键数据，并可同步显示多串电芯的电压状态、均衡压差等，显示数据非常丰富；

在切换至系统运行日志时会显示电芯循环次数与累计运行时长，并同步给出关键时间戳记录，方便在产测、老化及售后过程中快速追溯设备状态与校准历史。进入系统设置界面后，还可以调节 TFT 数显屏亮度，并对充放电功率、充电超时等参数进行配置，让同一套硬件在能满足用户可视化需求的同时兼顾可配置、可记录、可读取的需求。

充电头网也实际上手了这款方案，接下来也简单介绍一下。

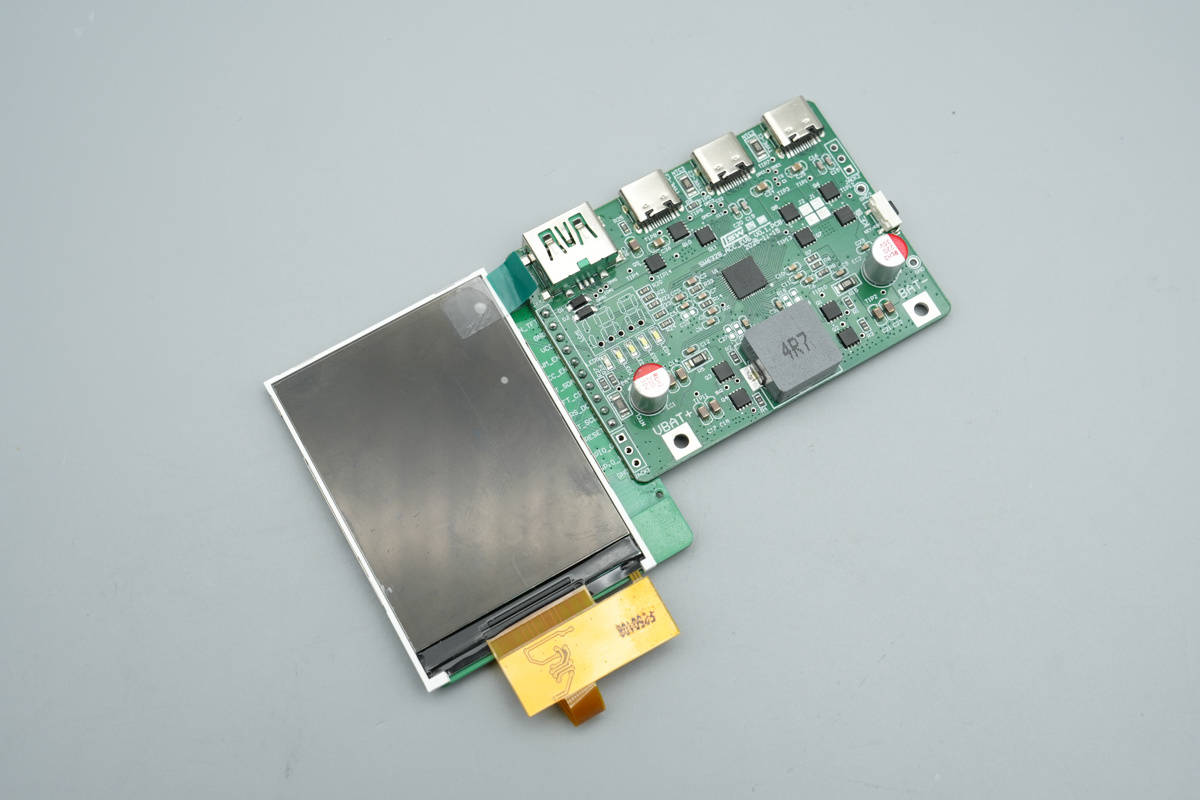

该方案采用2C2A的接口配置，右侧外接一块 TFT 彩屏模组，用于显示实时显示电量、端口功率、电压电流、温度等运行信息。实测板卡三维尺寸为 141.29 × 60.43 × 12.96 mm。

方案 PCBA 板正面上端为各个接口，接口下面的芯片为VBUS开关管，板子中央位置为移动电源的主控 SoC SW6306，下面则是升降压电感，旁边设有四颗同步升降压开关管。

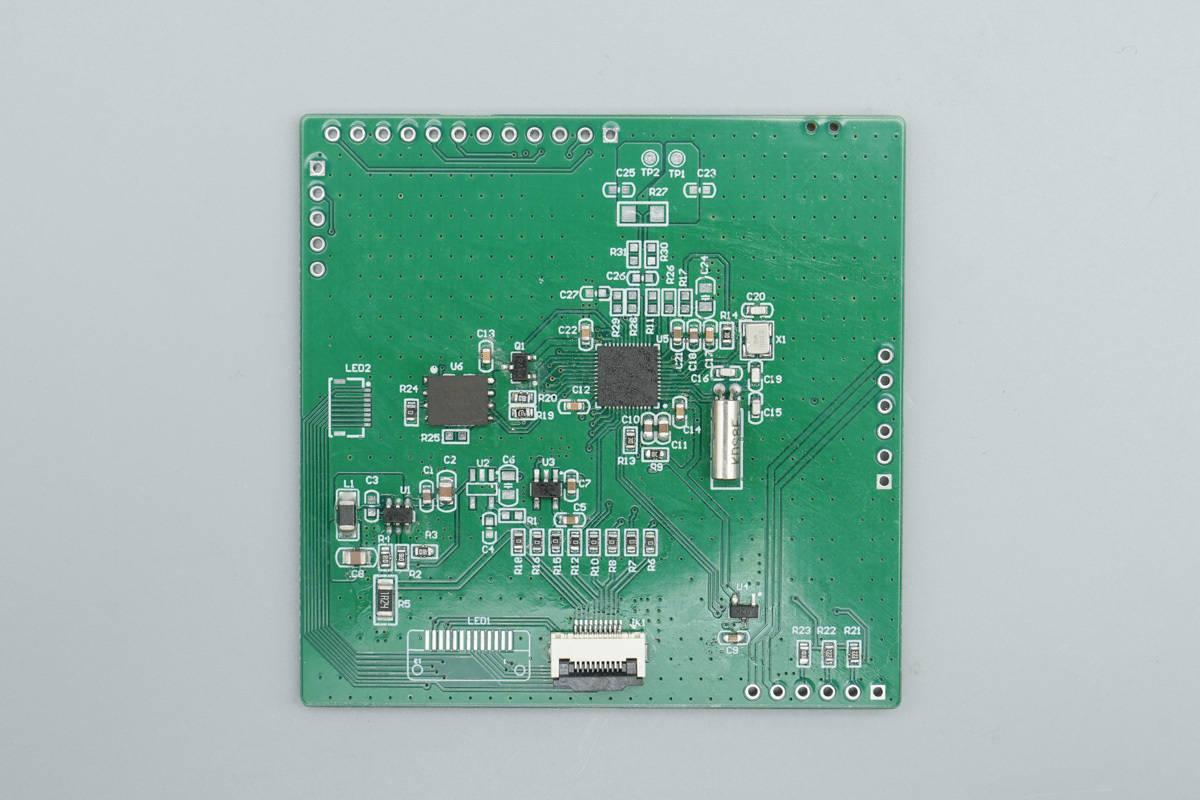

将 TFT 彩屏模组取下后，模组背面设有核心主控 MCU、存储器芯片以及LED驱动芯片。下方的排线座接口则用于连接 TFT 彩屏，通过排线实现显示数据与控制信号的传输。

该方案移动电源SoC采用智融科技SW6306，这是一款高集成度的四口多协议升降压移动电源SOC，集成了双向升降压控制器，支持高效升降压开关充放电，可为2-6串锂电池或2-7串磷酸铁锂电池应用，输入电压范围为4~26V，输出电压为3.3~27.3V，并拥有10mV调压步进，支持45μA超低静态功耗。用户可以通过外部PIN配置充/放电功率，最高可达100W。

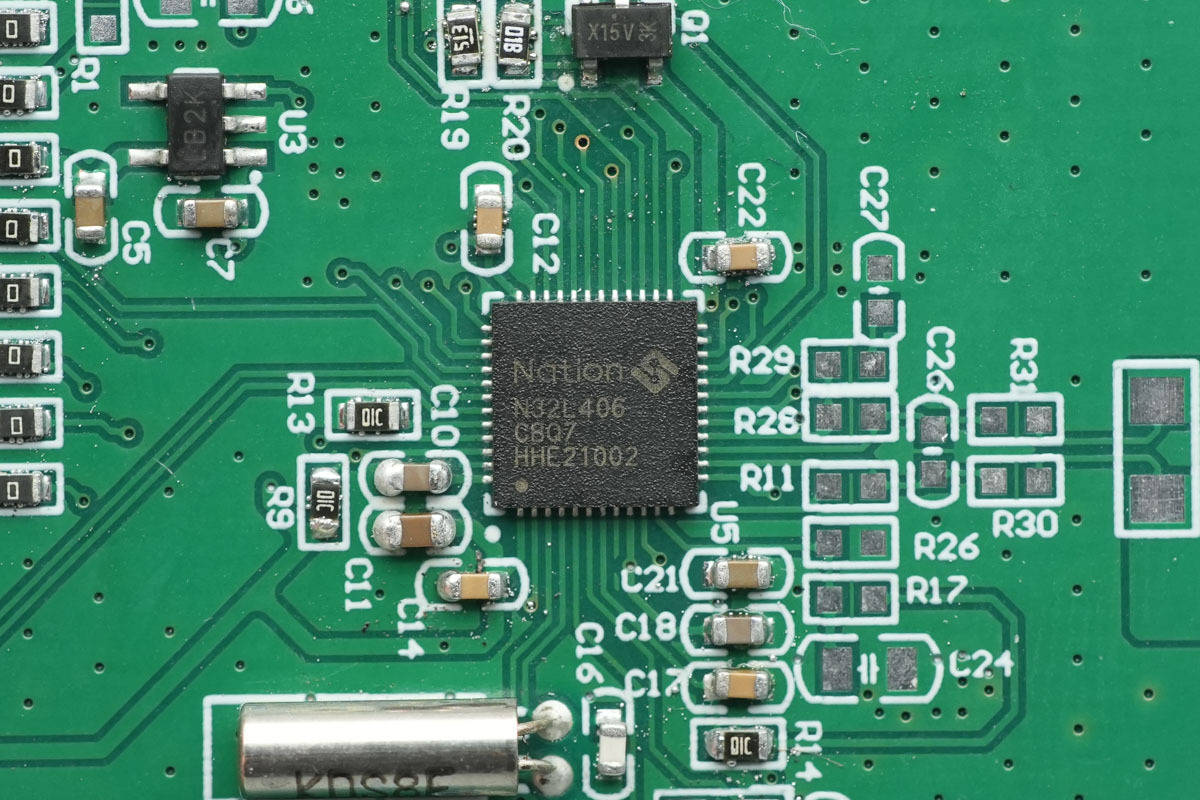

核心主控 MCU 选用国民技术 N32L406 系列，这是一款基于 32-bit ARM Cortex-M4F 内核的高性能、低功耗微控制器，最高主频可达 64MHz，内置最高 128KB Flash 与 24KB SRAM，具备强大的浮点运算与数据处理能力。

针对移动电源新国标应用，其集成的 12-bit 高速 ADC 可实现精准的信号采集，丰富的外设接口不仅能流畅驱动 TFT 彩屏实现复杂 UI 交互，还能高效协同电源 SOC 进行数据记录与安全逻辑判定。此外，芯片支持 RTC 实时时钟及多种低功耗模式，静态功耗低至1.5μA，完美平衡了高性能显示与长待机续航的需求。

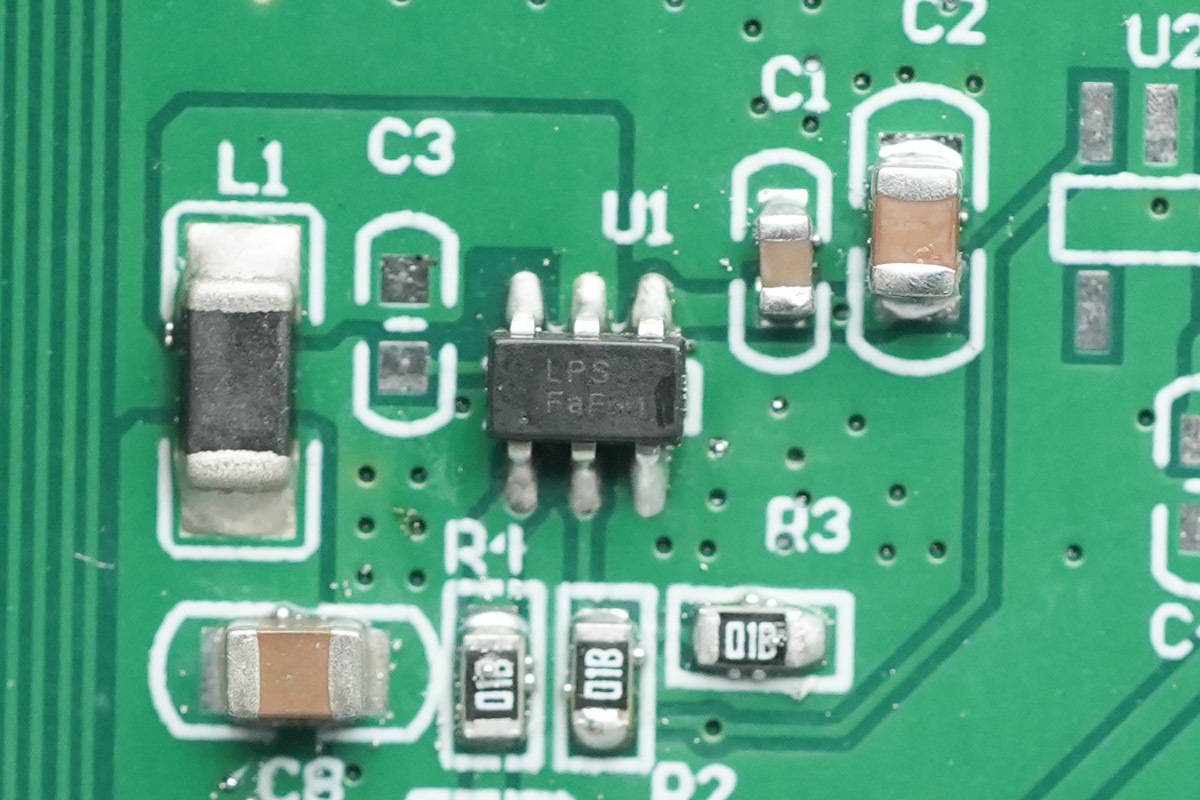

LED 驱动芯片选用来自微源半导体的 LP3330 恒流型 TFT 背光驱动芯片，耐压36V，支持最高2A输出，通过稳定的恒流输出提升背光亮度一致性，使显示更均匀，采用 1.6×2.9mm SOT23-6 封装。

单串电芯架构方案

然后是面向单节电芯的 MCU+TFT 新国标移动电源智能数显方案。

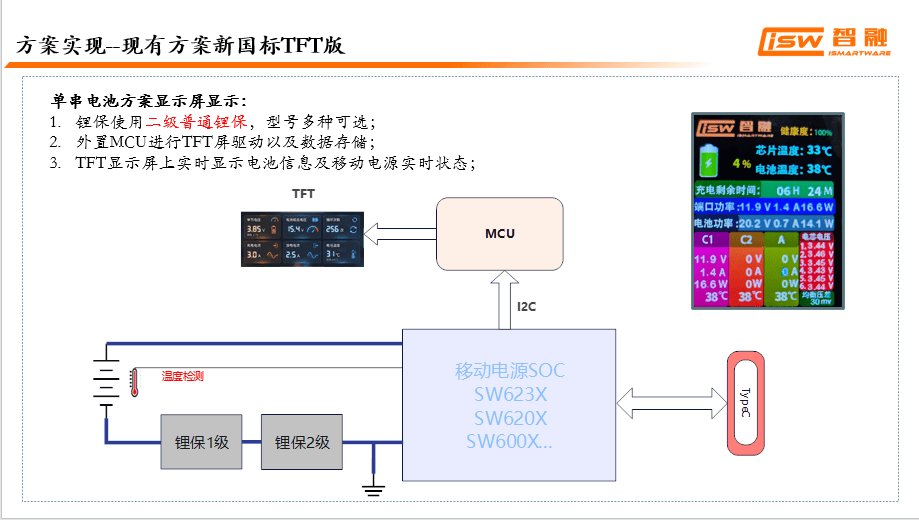

该方案以 SW623X 系列、SW620X系列、SW600X系列作为充放电控制核心，在保护机制上继续采用 BMS/AFE 一级保护 + 锂保二级保护的双层防护体系。其余架构跟多串电芯方案相同，MCU 同样采用国民技术 N32L406 系列，通过 I²C 与 SOC 交互，对运行状态与电池关键数据进行实时监测与记录，完成异常识别与告警，同时承担 RTC 计时与保护逻辑管理，并支持 PC 端升级与校时。

在显示交互方面，配套的 TFT 屏可实时呈现电量、端口功率、温度、剩余使用时间等核心信息，在保持单串方案成本与结构更简洁的基础上，进一步提升了可视化体验与整体可靠性。

智融科技新国标移动电源 SoC 直驱 TFT 智能数显方案

除了需要搭配外置 MCU 与存储器的 TFT 智能数显方案外，智融科技这次也带来了两款面向新国标的移动电源 SoC 直驱 TFT智能数显方案，涵盖多串/单串电池两种主流形态。

两套方案无需外置 MCU、也无需外置存储器，单颗移动电源 SoC 就把充放电控制、数据采集与存储、以及 TFT 显示驱动等功能全部集成到位。同时还支持 PD/UFCS VDM 定制信息上传，便于实现更丰富的交互与可追溯能力。接下来，充电头网就带大家简单了解一下。

多串电池方案新国标新产品

那么首先来看智融科技面向新国标推出的多串移动电源 SoC 直驱 TFT 智能数显方案。

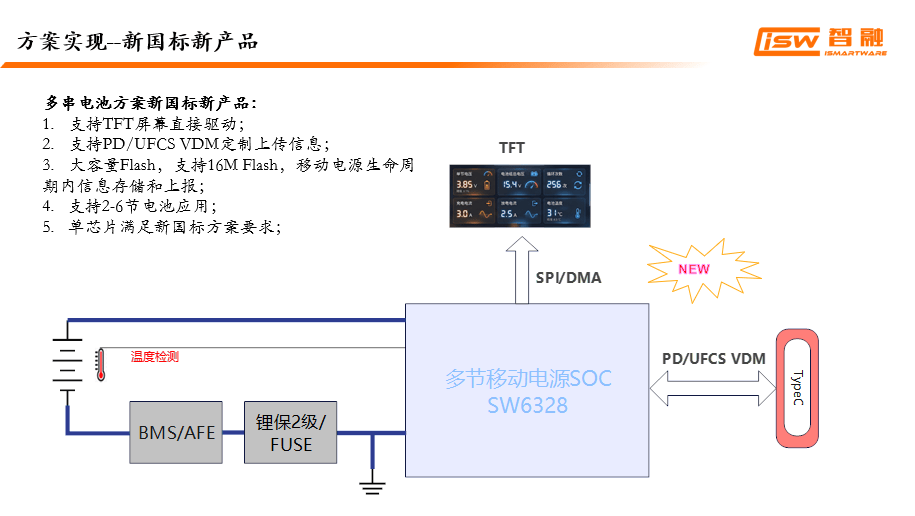

该方案以 SW6328 为核心，将充放电控制、快充协议、数据存储以及显示驱动等关键功能集中在单颗 SoC 上，同时支持通过 PD/UFCS VDM 实现定制信息的交互与上传，并通过 SPI/DMA 直连 TFT 屏，实现更高效的刷新和更流畅的实时显示，单芯片即可满足新国标要求。

充电头网也实际上手了这款方案，接下来简单介绍一下。

该方案采用3C1A的接口配置，右侧外接一块 TFT 彩屏模组，用于显示实时显示电量、端口功率、电压电流、温度等运行信息。实测板卡三维尺寸为 111.3 × 60.66 × 12.03 mm。

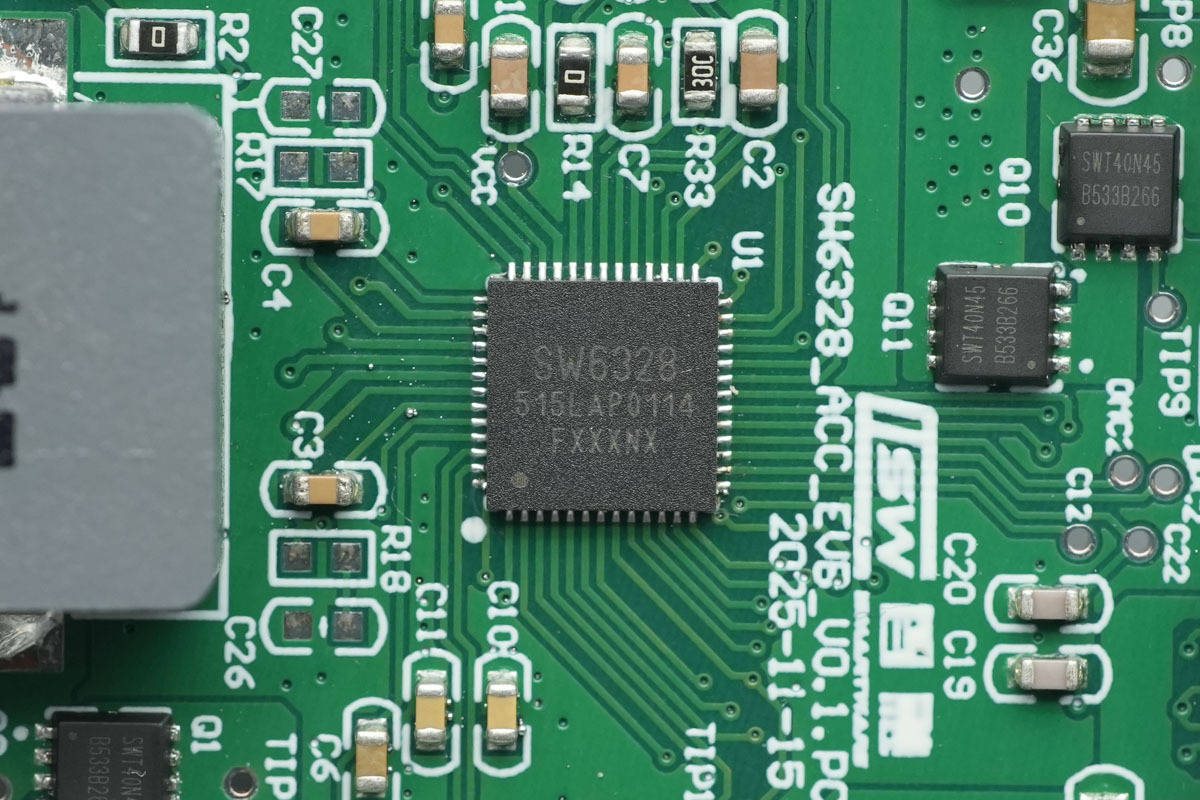

SW6328 是智融科技面向移动电源“新国标”多项新增要求推出的一颗高集成度移动电源 SoC，支持 2–6 节电池组应用，采用双向同步升降压架构，可在更宽的输入输出范围内实现高效的充放电能量转换。同时集成 PD3.1、UFCS 等主流快充协议，并支持通过 PD/UFCS VDM 完成定制信息的交互与上传。

围绕新国标强调的智能可视化和可追溯方向，SW6328 还可通过 SPI/DMA 直驱 TFT，实现更高效、更流畅的实时数显显示，并提供片上 Flash 用于数据存储与记录。在单芯片高度集成的基础上，更轻量地满足多串产品对安全监测、数据记录与体验升级的综合需求。

单串电池方案新国标新产品

最后就是面向单串电池的移动电源 SoC 直驱 TFT 智能数显方案。

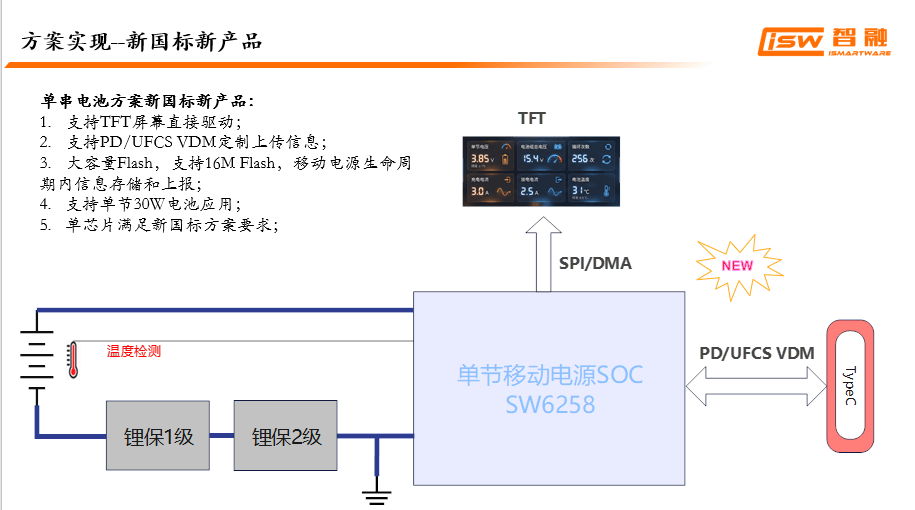

该方案以 SW6258 为核心，支持单节30W电池应用，单芯片即可完成充放电控制、数据存储与快充协议支持，并通过 SPI/DMA 直接驱动 TFT 屏，同时支持 PD/UFCS VDM 定制信息交互与上传，更轻量地满足新国标对安全监测、数据记录与信息读取的要求。

充电头网总结

智融科技多套 TFT 新国标移动电源智能数显方案，紧扣新国标对安全、监测与可追溯性的核心要求，将电压、电流、功率、温度、健康度等关键参数实现实时可视化呈现。方案同时覆盖多串电池与单节电芯两种主流形态，既满足高功率、大容量产品对安全冗余与精细管理的需求，也兼顾单串产品对结构简化与成本敏感的落地需求。

放眼行业层面，在新国标加速落地的关键窗口期，智融科技同时推出有线 PD/UFCS+VDM、蓝牙互联与 TFT 数显等多条技术路线，为不同定位的厂商提供了可选且成熟的方案。这样的成品级解决方案能有效压缩开发与验证周期，降低试错成本，帮助厂商抢占新国标移动电源市场先机。
