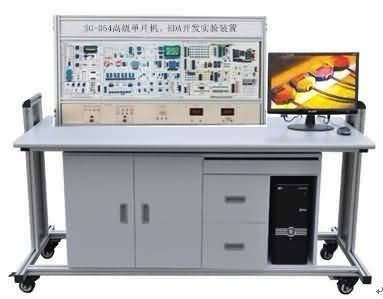

SG-054高级单片机、EDA开发实验装置

一、适用专业：

适用于研究生、本科、大专、职业技术学院及其中等专业技术学校的信息通信技术、应用电子技术、机电一体化、微机应用、数控技术、自动化、计算机原理与应用、仪表及控制、汽车工程等电子应用和微机控制的相关专业。

二、主要技术参数：

1、矩阵键盘：4×4矩阵式结构，组合按键。

2、输入、输出：8路开关量输入，8路LED输出。

3、8位数码管动态显示和4位数码管静态显示。

4、固定脉冲：8路固定脉冲输出,分别为：1HZ,10HZ、100HZ、1KHZ、10KHZ、100KHZ、 500KHZ、1MHZ.

5、单脉冲发生器。

6、IC卡读写实验模块。

7、继电器驱动控制实验模块。

8、24C02串行存储器实验模块。

9、TLC549串行模数实验模块。

10、93C46存储器实验模块。

11、实时时钟实验模块。

12、串行键盘显示接口实验模块。

13、TLC5615串行数模转换实验模块。

14、语音录放实验模块。

15、温度测量实验模块。

16、8253定时计数器实验模块。

17、D/A0832数模转换实验模块。

18、I/O口简单扩展实验模块。

19、32K程序存储器扩展实验模块。

20、8255并行接口控制实验模块。

21、8279键盘接口显示实验模块。

22、16C550串行通信实验模块。

23、ADC0809模数转换实验模块。

24、自带T6963C控制器的128*64图形液晶显示和2*64点阵液晶显示实验模块。25、16*16点阵显示实验模块。

26、步进电机驱动控制实验模块。

27、直流电机驱动控制及测速实验模块。

28、看门狗实验模块。

29、电位器模拟电压产生模块。

30、红外线通信实验模块。

31、以太网通信实验模块。

32、电子音响驱动控制模块。

33、USB1.0和2.0通信实验模块。

34、CAN总线控制实验模块。

35、RS485通信实验模块。

36、RS232通信实验模块。

37、双通道虚拟示波器模块。

38、扩展总线区。

39、光电传感器模块。

40、专用USB接口单片机仿真器，可以在线下载在线调试和烧录用户程序。

41、电源模块，提供＋5V（3A）/-5V(1A)/＋12V（1A）/-12V（1A）各一组,供各模块的电源需求。

42、配置足够配套接线。

43、配有适应WindowsMe/2000/xp等操作平台的调试软件，上位仿真软件支持汇编和Ｃ语言。

44、配置CPLD实验模块，选择 ALTERA公司的CPLD 器件EPM240或EPM7128S （可供用户任意选择）

三、实验桌：

铝木结构，桌面为防火、防水、耐磨高密度板，电脑桌连体设计，造型美观大方。采用特制模具制作的优质铝合金做框架，铝合金表面经氧化处理，经久耐用，美观大方，符合现代审美观，桌面为防火、防水、耐磨高密度板，桌子下部配置储存柜及电脑主机柜。

四、标准配置实验内容：

1、单片机部分

实验一 单片机I/O口应用实验_ P3.3口输入 P1口输出

实验二 单片机I/O口应用实验_工业顺序控制

实验三 并行I/O接口8255应用

实验四 简单I/O口扩展实验

实验五 A/D 转换实验

实验六 D/A转换实验

实验七 定时/计数器8253A应用

实验八 键盘显示控制器8279应用实验

※实验九 微型打印机打印字符、曲线、汉字

实验十 步进电机控制实验

实验十一 小直流电机调速实验

实验十二 电子音响实验

实验十三 继电器控制实验

实验十四 数据存贮器扩展实验

实验十五 8031单片机串行口应用实验_双机通信

实验十六 8031串行口应用实验_与PC机通信

实验十七 串行接口16C550应用实验

实验十八 串行A/D转换器TLC549应用

实验十九 串行D/A转换器TLC5615应用

实验二十 单片机双机通信实验_用RS485总线

实验二十一 USB接口的应用实验

实验二十二 网络接口应用实验

实验二十三 16X16LED 点阵显示实验

实验二十四 128 X 64 LCD液晶显示接口实验

※实验二十五 语音录放控制实验

实验二十六 CAN总线应用实验

实验二十七 串行存储器读写实验

实验二十八 红外接口通信实验

实验二十九 数字温度传感器DS18B20的原理与应用实验

实验三十 "看门狗"复位实验

实验三十一 IC总线应用实验

1、 串行E?PROM的读写实验；

2、IC智能卡读写实验；

3、串行键盘显示接口ZLG7290应用实；

4、 PCF8563串行实时时钟应用实验

实验三十二 温度压力实验；

2、EDA/CPLD/FPGA实验

（1）A/D 0809模数转换器实验；

（2）D/A 0832数模转换器实验；

（3）步进电机控制实验；

（4）16*16 LED点阵显示实验；

（5）电子时钟实验；

（6）数码管静态显示实验；

（7）4*4键盘扩展实验；

（8）128*64 LCD液晶显示实验；

（9）电子音乐演奏实验；

（10）RS232串口发送实验（SEND）；

（11）RS232串口接收实验（RECEIVE）；

（12）单片机总线接口实验；

（13）异步串口通讯（UART）

2、选配实验项目：

1.语音识别机器人

2.语音遥控小车

3.超声波倒车雷达

4.环境测试仪

5.出租车计价器

6.数字式多路温度采集系统

7.数据采集系统

8.交通灯控制系统

9.直流电机控制系统

10.公交车报站器

11.红外测温仪

12.数字电子钟

13.带音效的手机游戏

14.电子称

15.考勤机

16.U盘、SD卡读写器

17.音乐播放器

18.无线语音传输系统

19.基于CAN总线的汽车车窗控制

20.网络家电

21.GSM通信系统

22.GPS定位系统
